5 オペレータの作業 ユーザーマニュアル SIPLACE D4
5.1 パーソナルプロフィール ソフトウエアバージョン SR.605.xx 以降 2008 年 7 月版
196
5.1.3.2 作業
サービスエンジニアの職務には、以下のものがあります。
– 主要なメンテナンスジョブ
– 交換部品の取付け
– マシンデータの編集
– マシンのキャリブレーション
5.1.4 オペレータレベルの「プログラマ」
5.1.4.1 トレーニングコース
セクション 1.3 のページ 22 でトレーニングコースの一覧がわかります。
5.1.4.2 作業
プログラマには、次のようなジョブがあります。
– CAD ファイルを準備します。
– ビジョンデータを作成したり、キャリブレーションしたりします ( ティーチングする )。
– 実装プログラムを書き込みます。
– 新規ジョブを実行
– データメンテナンス
– データバックアップ
ユーザーマニュアル SIPLACE D4 5 オペレータの作業
ソフトウエアバージョン SR.605.xx 以降 2008 年 7 月版 5.2 ボタン、スイッチ、表示
197
5.2 ボタン、スイッチ、表示
5.2.1 位置
5

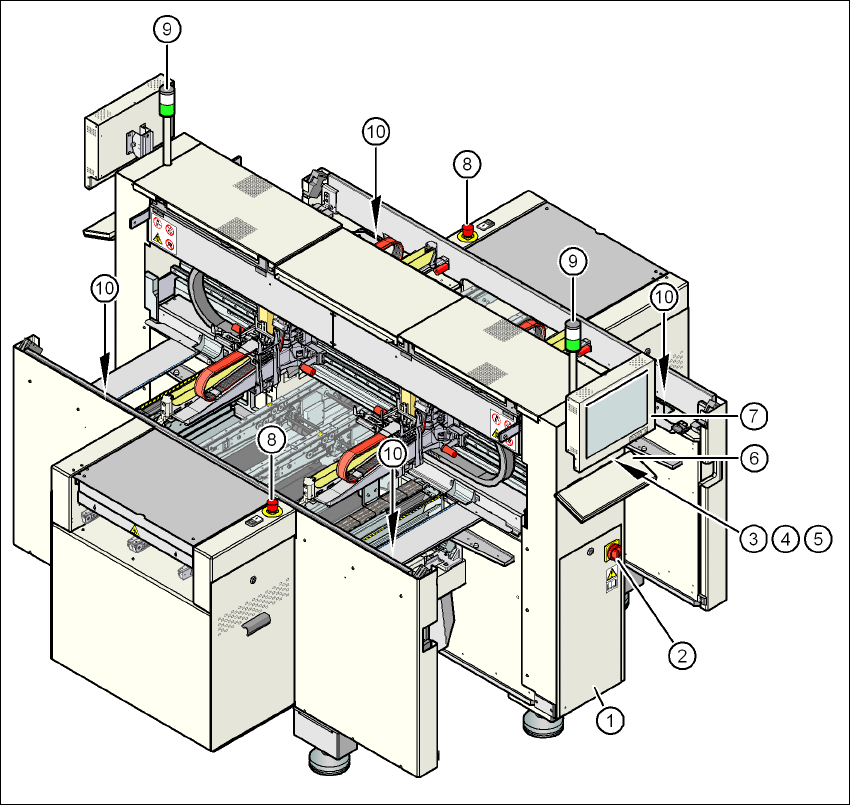

図 5.2 - 1 ボタン、スイッチ、表示
(1) 電源側オペレータパネル (7) LCD タッチスクリーン
(2) メインスイッチ (8) 非常停止ボタン
(3) 停止ボタン（黒） (9) 表示ランプ
(4) 起動ボタン（白） (10)部品トロリー結合切り離しのボタン
( カバーフラップの下 )
(5) 部品カウンタ
(6) キーボード
5 オペレータの作業 ユーザーマニュアル SIPLACE D4
5.2 ボタン、スイッチ、表示 ソフトウエアバージョン SR.605.xx 以降 2008 年 7 月版
198
5.2.2 説明
ボタンとスイッチは、すべて身長 1.40m の人が届く高さにあります。
メインスイッチ 5
メインスイッチは、マシンの電源をオン、オフするのに使用します。
警告
マシンの中にある部品のいくつかは、メインスイッチを切断しても、致命的な電圧を潜在的に
もっています。 5
停止ボタン 5
このボタンは、マシンを停止するのに使用します。
起動ボタン 5
マシンに電源を投入したあと、あるいは異常を除去したあと、このボタンでマシンを起動しま
す。
非常停止ボタン 5
非常停止押しボタンを押すと、ON 位置で押し込まれたままになります。X-Y 軸の軸、部品トロ
リー、コンベヤ、および使用済みテープカッタへの電源供給が切断され、実装ヘッドのスター
軸に供給されている電圧は降下します。ボタンを回転して、解除します。
部品カウンタ 5
部品カウンタは、実装した部品の個数を 10 の倍数で表示します。
LCD タッチスクリーン 5
マシンの各側面に平面ディスプレイがあります。
キーボード 5
キーボードはモニタの下にあります。
表示ランプ 5
表示ランプの色の並び順は、白－緑です。 これらのランプは、マシンの運転状態と異常を知ら
せるのに使用されます。
