ユーザーマニュアル SIPLACE D4 5 オペレータの作業
ソフトウエアバージョン SR.605.xx 以降 2008 年 7 月版 5.2 ボタン、スイッチ、表示
199
5.2.3 ボタンとスイッチの人間工学的配列
ページ 197 の図 5.2 - 1 に、ボタンとスイッチの位置の概要があります。これらは、次のグ
ループにさらに分類されます。
センタコンソールの右側（空圧ユニット）のオペレータパネルには、次のものがあります。 5
– LCD タッチスクリーン
– トラックボール付きキーボード
– 起動ボタン、停止ボタン
センタコンソールの左側（電源ユニット）のオペレータパネルには、次のものがあります。 5
– LCD タッチスクリーン
– トラックボール付きキーボード
– 部品カウンタ
– 起動ボタン
– 停止ボタン
– メインスイッチ
PCB コンベヤの搬入 / 搬出側にあるもの。 5
– 非常停止ボタン
– 起動ボタン、停止ボタン
5.2.3.1 マシンのオペレータパネルにあるボタンとスイッチ
二つのオペレータパネルには、同じボタンとスイッチ機能があります。
モニタ、キーボード、起動ボタンと停止ボタン 5
マシンの両側にモニタとキーボードがあります。
キーボードの下には起動ボタンと停止ボタンがあります。画面上のダイアログは、場合によっ
てボタンを使用して一定のアクションを要求します。そして、このボタンの配列により、これ
らのアクションを行なうのも、対話式にコントロールするのも、さらに簡単になっています。
メインスイッチ 5
メインスイッチは、電源ユニットの一部です。これは、PCB 搬送方向を見てオペレータパネル
の左側にあります。これは、サービス作業と予防メンテナンス作業にしか必要でなく、頻繁に
使用することがないため、ここに配置されています。
5 オペレータの作業 ユーザーマニュアル SIPLACE D4
5.3 運転状態表示ランプの注記 ソフトウエアバージョン SR.605.xx 以降 2008 年 7 月版
200
5.2.3.2 マシンの搬入および搬出側のボタンとスイッチ
マシンの搬入搬出側のボタンとスイッチは、同一の機能です。
非常停止ボタンと起動ボタン、停止ボタン 5
非常停止押しボタンと起動、停止ボタンが、PCB コンベヤの搬入搬出側の両方に配置されてい
ます。これは、すばやく簡単にどの位置からも手が届くようにするために、採用されている配
列です。
5.3 運転状態表示ランプの注記
表示ランプを使用して、実装システムの運転状態や異常を報せます。
5.3.1 機能説明
5

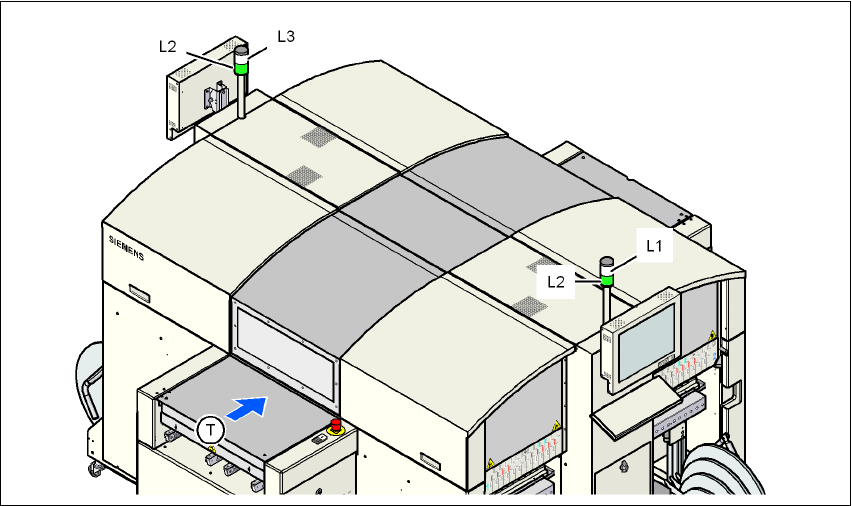

図 5.3 - 1 運転状態表示ランプ
L1 異常表示ランプ（白、右）
L2 運転状態ランプ（緑、両方のランプは同時に切り替わります。）
L3 異常表示ランプ（白、左）
T PCB 搬送方向
ユーザーマニュアル SIPLACE D4 5 オペレータの作業
ソフトウエアバージョン SR.605.xx 以降 2008 年 7 月版 5.3 運転状態表示ランプの注記
201
5.3.2 運転状態全般
–
運転状態表示ランプ L2（緑）常時点灯
マシンは運転中です。
–
運転状態表示ランプ L2（緑）点滅
マシンは、搬入ベルトで PCB を待っているか、マシンは、搬出ベルトが空になるのを待っ
ています。
–
右側異常表示ランプ L1（白）点滅
マシンの右側で、一箇所以上のトラックが部品切れです。マシンは、残りの部品を現在の
PCB に実装します。
–
左側異常表示ランプ L3（白）点滅
マシンの左側で、一箇所以上のトラックが部品切れです。マシンは、残りの部品を現在の
PCB に実装します。
–
右側異常表示ランプ L1（白）常時オン - 運転状態ランプ L2（緑）オフ
エラーがマシンの右側で発生しました。 -> マシンが停止しました。
–
左側異常表示ランプ L3（白）常時オン - 運転状態ランプ L2（緑）オフ
エラーがマシンの左側で発生しました。 -> マシンが停止しました。
–
L1 および L3（白）異常表示ランプが両方常時オン - L2（緑）運転状態ランプオフ
マシン全体に影響を与えるエラーが発生しました。 -> マシンが停止しました。
5
5
5.3.3 プログラム済み運転状態表示
次の表は、標準設定（現在のバージョン）でのプログラム済み運転状態表示を表し、メインの
異常表示の個々のランプについての意味を一覧表示しています。
「点滅」の隣にある表のエントリは、ランプが与えられた状態に関連して点滅する周期を意味し
ます。たとえば、エントリ（1,5）は、次のように説明できます。
– 括弧内の最初の数字は、異常表示ランプがオンに切り替わっている 100 ミリ秒の間隔で表
される時間を意味します。上の例では、1 x 100 ミリ秒となります。
– 括弧内の二番めの数字は、異常表示ランプがオフに切り替わっている 100 ミリ秒の間隔で
表される時間を意味します。上の例では、5 x 100 ミリ秒となります。
5
L1 ( 白 )
( 右ランプ )
L2 ( 緑 ) L3 ( 白 )
(左ランプ)
意味
状態表示
点滅 (1,10) 点滅 (7,7) 点滅 (1,10) 初期化
変化せず 点滅 (1,5) 変化せず 軸が所定の位置になるまで待機中
変化せず 点滅 (7,7) 変化せず セットアップデータの待機中
