5 オペレータの作業 ユーザーマニュアル SIPLACE D4 5.4 シフトを交替する ソフトウエアバージョン SR.605.xx 以降 2008 年 7 月版 204 5.4 シフトを交替する ご注意 5 次のマニュアルまたはデータ媒体 で追加情報が見られます。 – はじめましょう、ステーションソ フトウエア 605.xx – SIPLACE D4 予防保守マ ニュアル – 製品 CD のパーツカタログ 5.4.1 シフト交替時の作…
ユーザーマニュアル SIPLACE D4 5 オペレータの作業
ソフトウエアバージョン SR.605.xx 以降 2008 年 7 月版 5.3 運転状態表示ランプの注記
203
変化せず 変化せず 点滅 (5,20)
第二トラック以降部品切れ、左
変化せず 変化せず 点滅 (5,5)
最後から二番目のトラック使用中
変化せず 変化せず 点滅 (1,2)
最後のトラック使用中、右
点滅 (1,20) 変化せず 変化せず
第一トラック部品切れ、右
点滅 (5,20) 変化せず 変化せず
第二トラック以降部品切れ、右
点滅 (5,5) 変化せず 変化せず
最後から二番目のトラック使用中、右
点滅 (1,2) 変化せず 変化せず
最後のトラック使用中、右
L1 ( 白 )
( 右ランプ )
L2 ( 緑 ) L3 ( 白 )
(左ランプ)
意味
5 オペレータの作業 ユーザーマニュアル SIPLACE D4
5.4 シフトを交替する ソフトウエアバージョン SR.605.xx 以降 2008 年 7 月版
204
5.4 シフトを交替する
ご注意 5
次のマニュアルまたはデータ媒体で追加情報が見られます。
– はじめましょう、ステーションソフトウエア 605.xx
– SIPLACE D4 予防保守マニュアル
– 製品 CD のパーツカタログ
5.4.1 シフト交替時の作業
→ 早めにテープを継ぎ足します。新しいシフトが始まると、すぐにフィーダモジュールを補
充する必要がないようにします。これにより、長期停止時間が避けられます。
→ シフト交替時、次のオペレータに重要な情報を連絡します。たとえば、装着プログラムに
加えた変更などです。また、ページ 212
のセクション 5.7 にある、実行する手順の説明リ
ストも読んでおきます。
→ セットアップチェックを実行します。
フィーダに正しい部品が取付けられていること、そしてそれが部品トロリー上で正しいロ
ケーションにあること、コンベヤの送りピッチが正しく設定されていることを確認します。
→ シフトを開始するとき、自分が望んでいる作業環境と同じ状態にしてラインを渡します。
つまり、以下のようにします。
– 廃棄コンテナが空である。
– 使用済みテープコンテナが空である。
– フィーダエリアは、電気掃除機で清掃されている。
ユーザーマニュアル SIPLACE D4 5 オペレータの作業
ソフトウエアバージョン SR.605.xx 以降 2008 年 7 月版 5.5 歩行点検を実施する
205
5.5 歩行点検を実施する
5.5.1 S フィーダをチェックする
→ テープが S フィーダのスプリングに正しく入っていることを確認します。
5

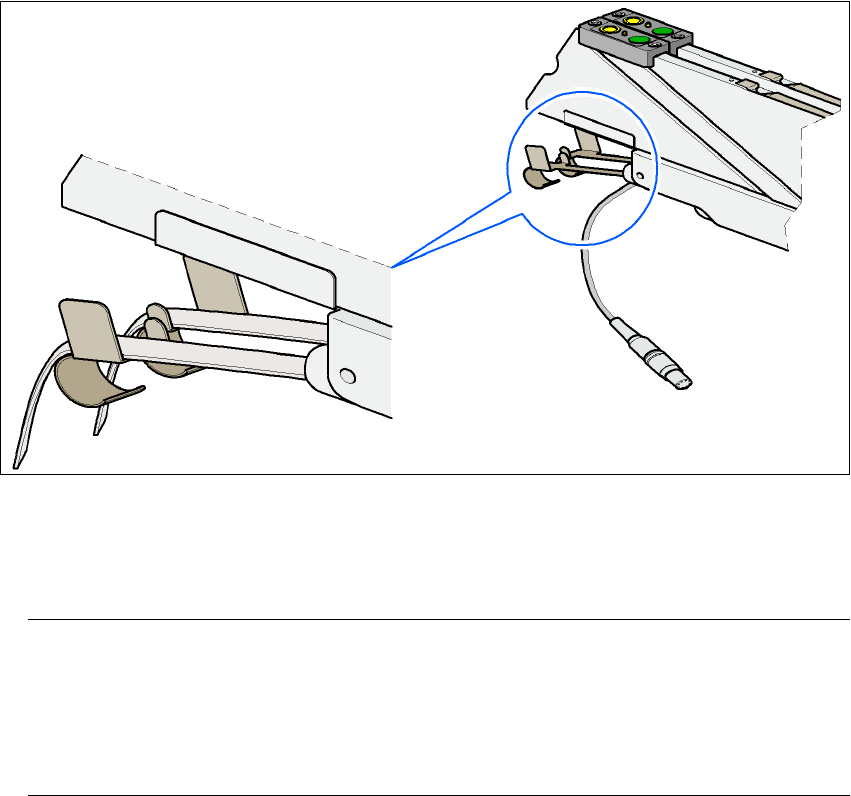

図 5.5 - 1 S フィーダのスプリングにテープを入れる
→ S フィーダ用カバーテープ除去コンテナが満杯であるかどうか、チェックします。
満杯なら、カバーテープを引き出し、ハサミで切断します。
ご注意
カバーテープを切断しないでひきちぎると、テープ取り出しメカニズムに問題を引き起こ
す可能性があります。
このため、3 x 8 mm フィーダには、内蔵カッタが取付けられています。これは、フラップ
下、フィーダの端にあるカバーテープ取り出しコンテナの中にあります。 5
→ 組み合わせフィーダ（24mm / 32 mm）の吸着ウィンドウが、部品にちょうどよいサイズで
あることをチェックします。
→ テープガイドが、組み合わせフィーダ（24mm / 32 mm）に挿入されていることをチェック
します。
