5 オペレータの作業 ユーザーマニュアル SIPLACE D4
5.10 部品トロリーを結合する、切り離す ソフトウエアバージョン SR.605.xx 以降 2008 年 7 月版
216
5.10 部品トロリーを結合する、切り離す
警告 5
→ページ52
のセクション 2.5.2 で説明されている、部品トロリーの結合および切り離しの安
全指導に従ってください。
5.10.1 部品トロリーを切り離す
→ メイン画面のメニューで、「STOP PROCESSING PCB」アイコンをクリックします。
実装中の PCB が完了します。 「SINGLE FUNCTIONS」メニューのアイコンが有効になりま
す。 5
→ 任意の SINGLE FUNCTIONS GANTRY（単動動作 X-Y 軸）アイコンをクリックします。
→ GANTRY FUNCTIONS（X-Y 軸機能）を選択します。
→ このメニューから、GO TO SET-UP POSITION（セットアップ位置へ移動）ボタンをクリック
します。
すべての実装ヘッドは、部品トロリーを交換するとき壊してしまうことがないように、PCB
コンベヤを横切って移動します。 5
→ 選択された X-Y 軸の保護カバーを開きます。
→ 部品テーブルベッドの上昇機構用ボタンの上にあるカバーを開きます ( ページ 217
の図
5.10 - 1
のアイテム1参照)。
警告 はさまれる危険 5
部品テーブルを上昇するとき、フィーダおよび使用済みテープチャネル間の隙間に絶対に
手を入れないこと。 5
→ 部品テーブルの上昇用スイッチをオンします ( ページ 217
の図 5.10 - 1 のアイテム 4)。
→ 部品テーブルベッド ( ページ 217
の図 5.10 - 1 のアイテム 8) がその上端位置に到達する
まで、ボタンを押します。
→ ステーションのソケット ( ページ 217
の図 5.10 - 1 のアイテム 2) から部品トロリーの供
給ケーブルを外します。

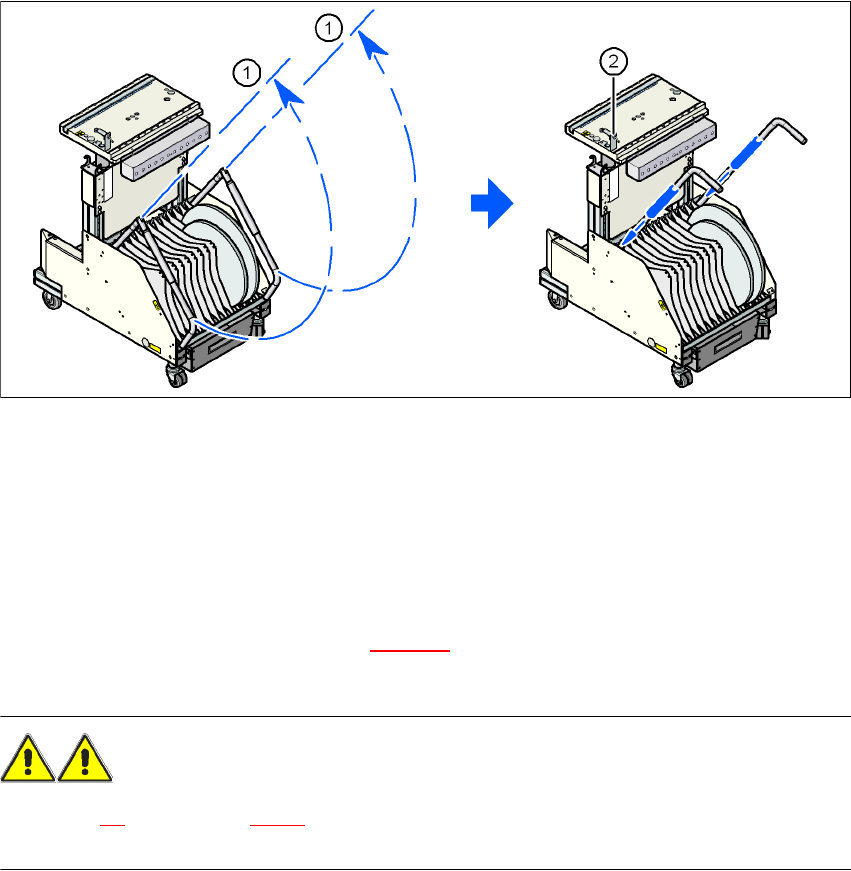

→ 二本のハンドルを上に上げます ( ページ 218
の図 5.10 - 2 のアイテム 1)。
ユーザーマニュアル SIPLACE D4 5 オペレータの作業
ソフトウエアバージョン SR.605.xx 以降 2008 年 7 月版 5.10 部品トロリーを結合する、切り離す
217
図 5.10 - 1 部品トロリーを結合する、切り離す
5
(1) 部品テーブルベッド上昇用ボタン ( カバーフラップ下 )
(2) 部品トロリーケーブル接続用プラグ
(3) 部品テーブルベッド、上昇または下降可能
(4) 部品テーブルベッド下降用ボタン
(5) 部品トロリーハンドル
(6) センタリングピン用センタリング穴
(7) 部品テーブルベッド用サポート面 ( 左右 )
(8) 部品テーブルベッド用センタリングピン
