6 ステーション詳細 ユーザーマニュアル SIPLACE D4 6.1 12 ノズルリボルバヘッド用ノズルチ ェンジャー ソフトウエアバージョン SR.605.xx 以降 2008 年 7 月版 222 6.1.1 説明 このノズルチェンジャーは、おの おの 12 個のノズルホルダのあるマガジンを 5 個取り付けるこ とができます。マガジンは、共通 キャリア ( ページ 221 の図 6.1 - 1 参照 ) に取り付けられま す。 こ…
ユーザーマニュアル SIPLACE D4 6 ステーション詳細
ソフトウエアバージョン SR.605.xx 以降 2008 年 7 月版 6.1 12 ノズルリボルバヘッド用ノズルチェンジャー
221
6 ステーション詳細
6.1 12 ノズルリボルバヘッド用ノズルチェンジャー
アイテム番号 00119888-xx ノズルチェンジャー、12 セグメントリボルバヘッド、セット
アイテム番号 00119161-xx ノズルチェンジャー、12 セグメントリボルバヘッド、1x
ノズルチェンジャーは、いろいろな種類の部品を実装する実装ヘッドのフレキシビリティを大
きく向上することができます。実装プログラムがノズル交換を必要とする場合、実装ヘッドは、
自動的にノズルホルダに古いノズルを戻し、新しいノズルを装着します。バキュームチェック
中に不良と識別されたノズルも、すぐに交換することができます。
ノズルチェンジャーからノズルを吸着することは、手動でノズル交換するよりもはるかに正確
ですばやいです。小型部品を実装するとき、ノズル回転中の半径方向の偏心を最小にすること
が重要です。
6

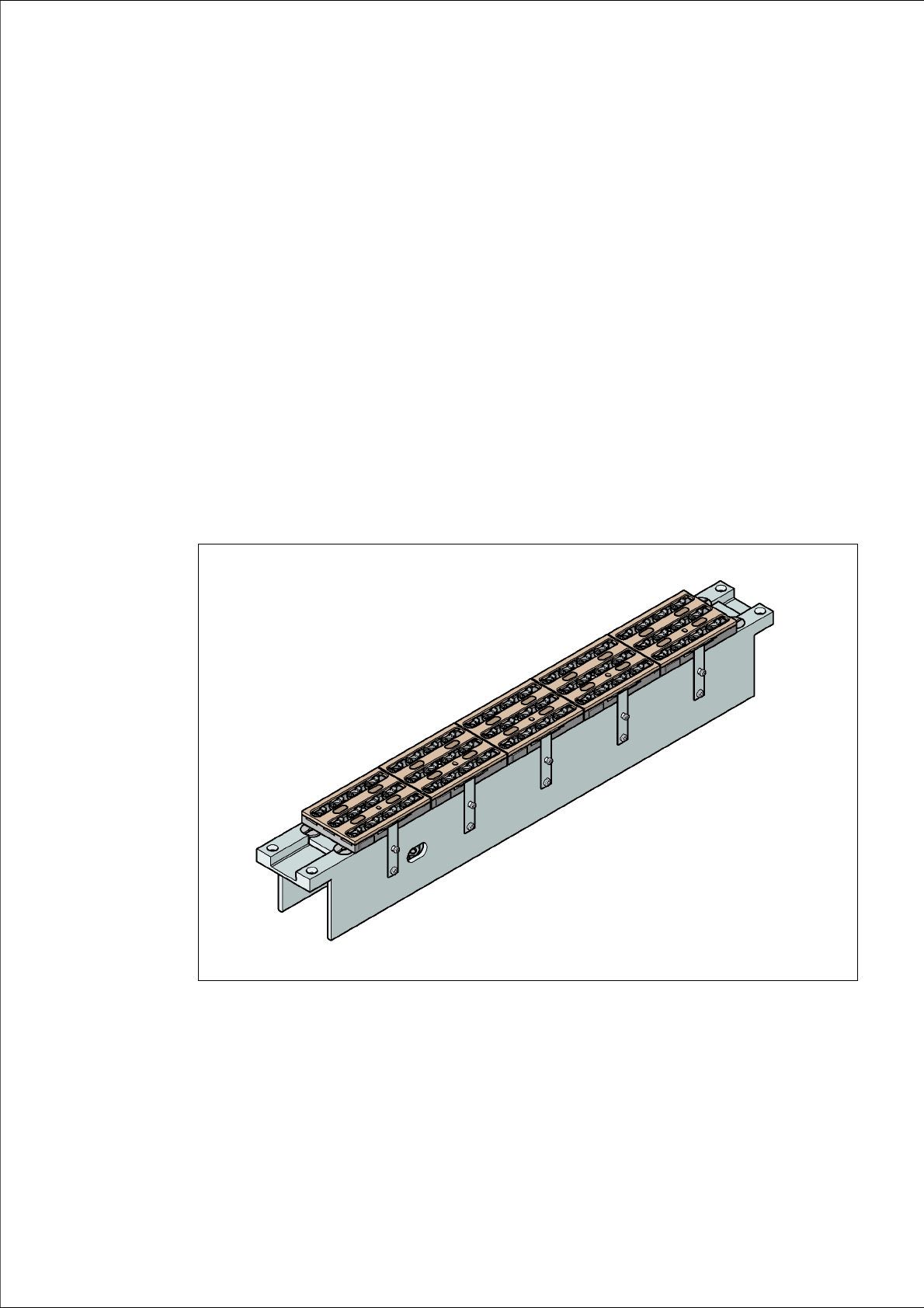

図 6.1 - 1 12 セグメントリボルバのヘッドノズルチェンジャー
6 ステーション詳細 ユーザーマニュアル SIPLACE D4
6.1 12 ノズルリボルバヘッド用ノズルチェンジャー ソフトウエアバージョン SR.605.xx 以降 2008 年 7 月版
222
6.1.1 説明
このノズルチェンジャーは、おのおの 12 個のノズルホルダのあるマガジンを 5 個取り付けるこ
とができます。マガジンは、共通キャリア ( ページ 221
の図 6.1 - 1 参照 ) に取り付けられま
す。 これらは、二本の平行ピンを使用して、センタリングされ、クリップで所定の場所に固定
されます。
オプションで、第二ノズルチェンジャーを各ロケーションに取り付けることができます ( ペー
ジ 223
の 6.1 - 2 図のアイテム 6 参照 )。
6.1.2 テクニカルデータ
6
12 ノズルリボルバヘッド用ノズルチェンジャー
寸法（長さ x 幅 x 高さ）
472.5 x 63 x 77 mm
ノズルマガジンの個数
5 個、おのおの 12 個のノズルホルダ
付属
ノズルタイプ 9xx
ノズル交換時間 ノズル 1 個当たり約 2 秒
接続圧縮空気 0.48 MPa (4.8 bar)
ユーザーマニュアル SIPLACE D4 6 ステーション詳細
ソフトウエアバージョン SR.605.xx 以降 2008 年 7 月版 6.1 12 ノズルリボルバヘッド用ノズルチェンジャー
223
6.1.3 C&P12 ヘッド用ノズルチェンジャーの位置
12 セグメントリボルバヘッド用に 2 個のノズルチェンジャー（図 6.1 - 2 のアイテム 1 および
6) が、ロケーション 1、4 におのおの取り付けられます。これにより、40 個のマガジンのある
ノズルチェンジャーが 8 個になり、全容量 480 個のノズルホルダーになります。
6
図 6.1 - 2 12 セグメントリボルバヘッド用ノズルチェンジャーの位置
6
(1) ノズルチェンジャー
(2) ノズルマガジン
(3) ノズル廃棄箱
(4) ノズル取外し装置
(5) 部品廃棄箱
(6) 第二ノズルチェンジャー取り付け位置
