ユーザーマニュアル SIPLACE D4 6 ステーション詳細
ソフトウエアバージョン SR.605.xx 以降 2008 年 7 月版 6.2 PCB バーコードスキャナ
229
6

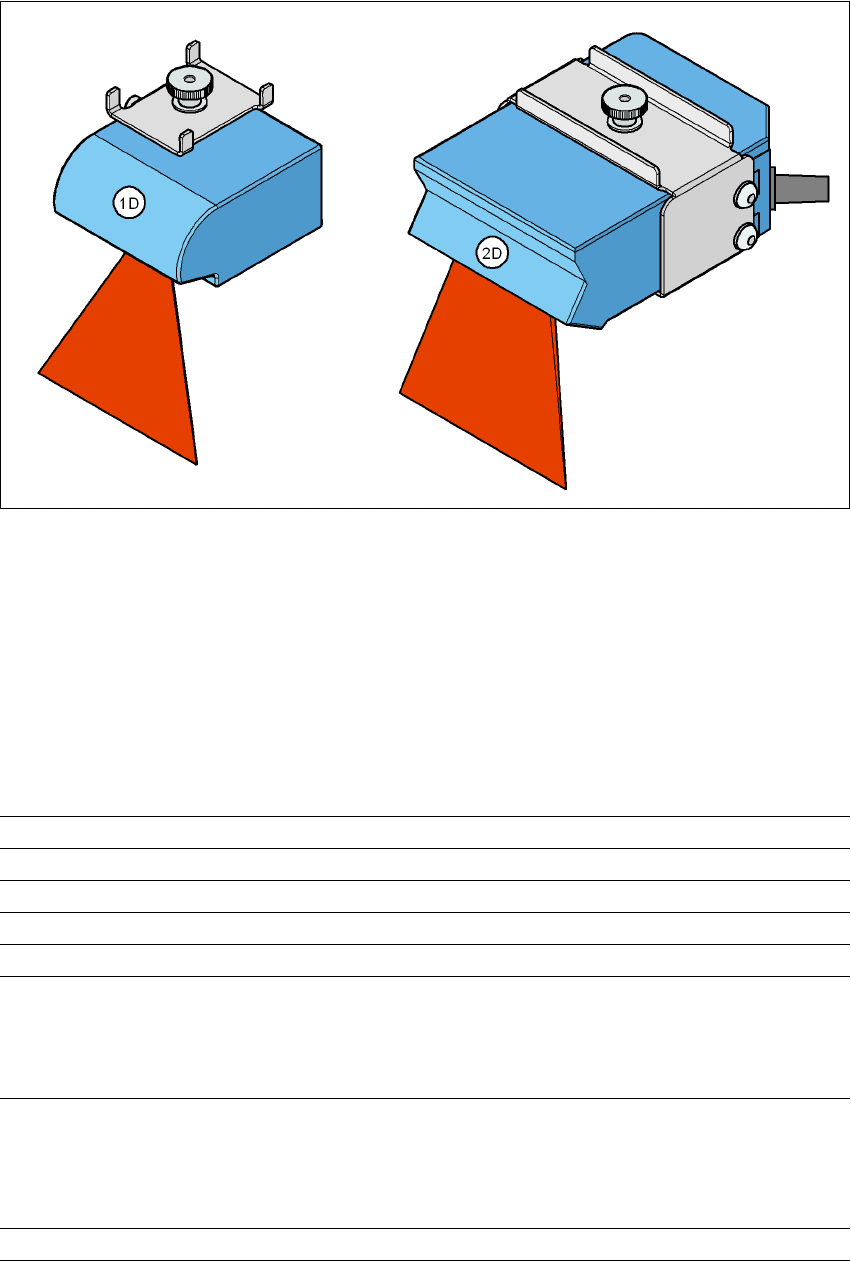

図 6.2 - 2 1D および 2D バーコードスキャナ
PCB バーコードスキャナは、リテーナを使用して上部と下部の成形レールに固定されています。
これらは必要に応じて成形レール上で位置を決めることができ、バーコード帯を基準にして位
置を揃えることができます。PCB 搬送方向に平行または垂直にバーコード帯が読み取れるよう
に、 簡単な数回の手順で、バーコード帯の位置に合わせてバーコードリーダを取付けることが
できます。
6.2.2 テクニカルデータ – 1D バーコードスキャナ
6
レーザダイオード 赤色光
波長 670 nm
レーザクラス クラス 2、DIN EN 60825-1:2001 による
スキャン周波数 400 ... 1200 Hz
分解能 0.15 mm ... 0.5 mm
コードタイプ Code 39、Code 128、Code 93、
Codabar、EAN、EAN 128、UPC、
2/5 Interleaved、Pharma Code
（その他もご要望により利用可能）
バーコード長
シングルコンベヤ
デュアルコンベヤ、非同期
デュアルコンベヤ、同期
最大 40 文字
最大 40 文字
最大 40 文字
光学表示 4 x LED 機能表示
6 ステーション詳細 ユーザーマニュアル SIPLACE D4
6.2 PCB バーコードスキャナ ソフトウエアバージョン SR.605.xx 以降 2008 年 7 月版
230
6
6.2.3 テクニカルデータ – 2D バーコードスキャナ
6
6
音響表示 ブザー
データインタフェース RS232、RS 422/485
電気接続 15-pin D-Sub HD コネクタ
動作電圧 10 VDC ... 30 VDC
レーザダイオード 赤色光
波長 650 nm
レーザクラス クラス 2、DIN EN 60825-1:2001 による
スキャン周波数 100 ... 15 kHz
分解能 0.17 mm ... 0.5 mm
2D コードタイプ データマトリクス ECC 200
2D バーコード長
シングルコンベヤ
デュアルコンベヤ、非同期
デュアルコンベヤ、同期
最大 40 文字
最大 40 文字
最大 40 文字
1D コードタイプ Code 39、Code 128、
Codabar、EAN、EAN 128、UPC、
2/5 Interleaved、Pharma Code
（その他もご要望により利用可能）
1D バーコード長
シングルコンベヤ
デュアルコンベヤ、非同期
デュアルコンベヤ、同期
最大 40 文字
最大 40 文字
最大 40 文字
光学表示 4 x LED 機能表示
音響表示 ブザー
データインタフェース RS232、RS 422/485、Ethernet
電気接続 15-pin D-Sub HD コネクタ
RJ45 コネクタ 10baseT
動作電圧 10 VDC ... 30 VDC
ユーザーマニュアル SIPLACE D4 6 ステーション詳細
ソフトウエアバージョン SR.605.xx 以降 2008 年 7 月版 6.2 PCB バーコードスキャナ
231
6.2.4 PCB バーコードスキャナのアセンブリオプション
6

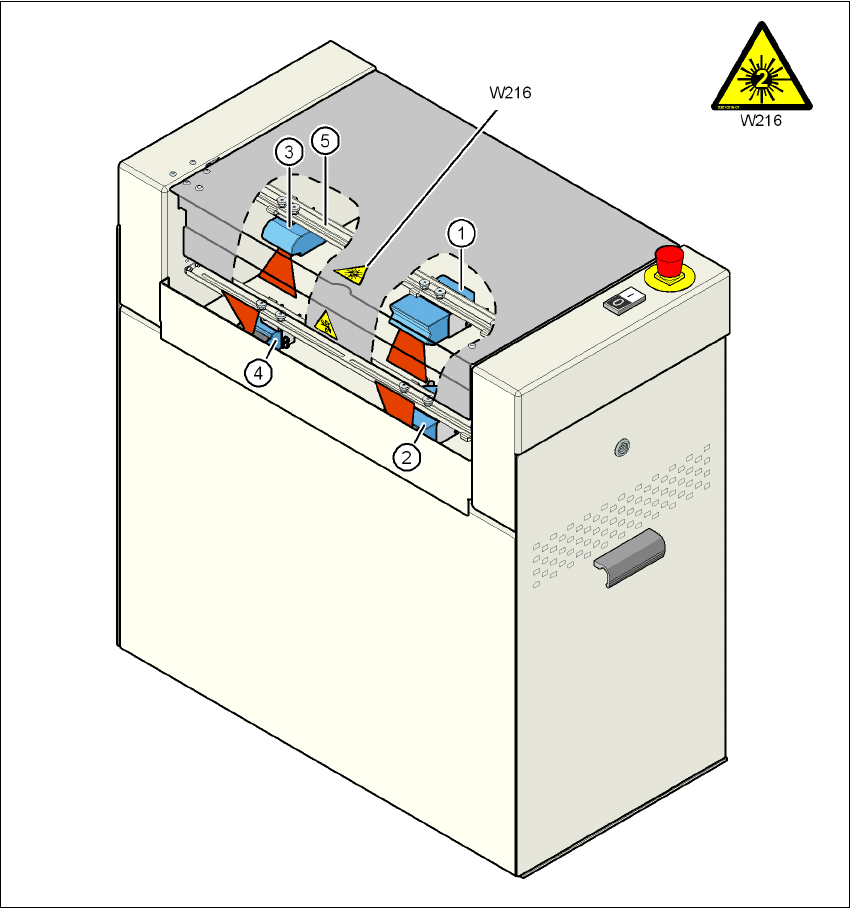

図 6.2 - 3 PCB バーコードスキャナのアセンブリオプション
(1) 2D バーコードスキャナ「上側」
(2) 2D バーコードスキャナ「下側」
(3) 1D バーコードスキャナ「上側」
(4) 1D バーコードスキャナ「下側」
(5) アセンブリレール
ラベル W216、アイテム番号 03010316-01
