6 ステーション詳細 ユーザーマニュアル SIPLACE D4 6.3 PCB 整列 ソフトウエアバージョン SR.605.xx 以降 2008 年 7 月版 236 6.3 PCB 整列 アイテム番号 00119425- xx PCB 整列、シング ルコンベヤ アイテム番号 00119426- xx PCB 整列、デュア ルコンベヤ 6.3.1 説明 実装される PCB は、長さ対幅の比が、時には、1:2 またはそれより悪くなります。…
ユーザーマニュアル SIPLACE D4 6 ステーション詳細
ソフトウエアバージョン SR.605.xx 以降 2008 年 7 月版 6.2 PCB バーコードスキャナ
235
6.2.6.6 PCB の幅に沿って位置を決める -
移動方向
に沿って
ビームをスキャンする、
PCB バーコードスキャナ1D
下側
6

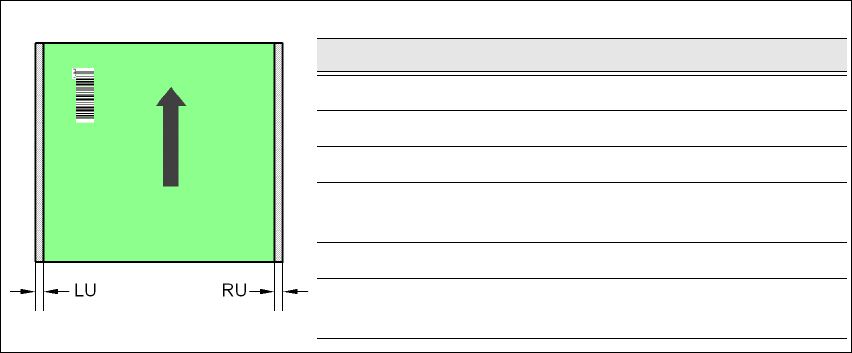

図 6.2 - 9 PCB の幅に沿って位置を決める - 移動方向に沿ってビームをスキャンする
PCB バーコードスキャナ 1D 下側
SC シングルコンベヤ
DC1 デュアルコンベヤ、トラック 1
DC2 デュアルコンベヤ、トラック 2
SM1 シングルコンベヤモードのデュアルコンベヤ、トラック 1
SM2 シングルコンベヤモードのデュアルコンベヤ、トラック 2
PCB 寸法 / コンベヤ LU [mm] RU [mm]
460 mm / SC 20 3
508 mm / SC 44 3
216 mm / DC1 3 3
242 mm / DC1
380 mm / SM1
33
216 mm / DC2 24 3
242 mm / DC2
380 mm / SM2
58 3
6 ステーション詳細 ユーザーマニュアル SIPLACE D4
6.3 PCB 整列 ソフトウエアバージョン SR.605.xx 以降 2008 年 7 月版
236
6.3 PCB 整列
アイテム番号 00119425-xx PCB 整列、シングルコンベヤ
アイテム番号 00119426-xx PCB 整列、デュアルコンベヤ
6.3.1 説明
実装される PCB は、長さ対幅の比が、時には、1:2 またはそれより悪くなります。つまり、PCB
の短い辺が、搬送方向を向いています。移動中、そのような PCB は、わずかにねじれ、その結
果、フィデューシャルが PCB カメラの検索ウィンドウ内から外れてしまいます。この場合、
「PCB 整列」オプションにより、PCB を停止位置で正確に再整列します。
移動方向に切り欠きのある PCB を実装する場合、レーザライトバリア（X シリーズ、D シリー
ズ）でこの位置を監視するマシンでは、異なる位置で停止することになってしまいます。「PCB
整列」オプションは、PCB が PCB コンベヤの必要な位置で確実に停止するようにします。「PCB
整列」オプションは、シングルコンベヤおよびデュアルコンベヤの両方で利用することができ
ます。
6
図 6.3 - 1 PCB 整列
(1) バックアップテーブル
(2) PCB ストップ
ユーザーマニュアル SIPLACE D4 6 ステーション詳細
ソフトウエアバージョン SR.605.xx 以降 2008 年 7 月版 6.4 SMEMA アダプタボックス
237
PCB は、レーザライトバリアが PCB コンベヤの停止信号を発生するまで実装エリアで搬送され
ます。PCB ストップのあるバックアップテーブルは、そのあと PCB がまだクランプされておら
ず、コンベヤベルトによりまだ移動できる位置で上昇します。2 個の PCB ストップは、PCB と同
じ高さになり、PCB サポート（マグネットピン）は、すでに PCB と接触しています。二本のコ
ンベヤベルトは、PCB を PCB ストップの方へ移動し、同時にそれらを整列します。バックアッ
プテーブルは、そのあと上昇端位置に移動し、PCB をクランプし、実装処理に影響を与えない
ように PCB ストップから PCB を解放します。 実装処理のあと、バックアップテーブルと PCB 整
列は下降し、移動を続けます。
6
6.4 SMEMA アダプタボックス
アイテム番号 00119092-xx SMEMA アダプタボックス D4/D2/D1
D シリーズマシンの PCB コンベヤコントロールには、マシン間の通信のために Siemens インタ
フェースがあります。コンベヤインタフェースを、SMEMA 「 Siemens アダプタボックスおよび
関連するケーブルセット」を使用して SMEMA 規格に構成することができます。
詳細は、「Siemens コンベヤインタフェース改造マニュアル」、アイテム番号 00194343-xx にあ
ります。
6.5 スプライス検出パッケージ
アイテム番号 00119032-xx スプライス検出、D4 テーブルコントローラ
アイテム番号 00116938-xx スプライス検出、D4 ステーションパッケージ
アイテム番号 00141xxx-xx S テープフィーダのスプライスセンサ
( アイテム番号については、セクション 3.9.7
のページ 122 参照。
)
スプライス検出が働くと、部品のバッチ交換が認識されます。金属製のテープを部品テープの
接合箇所に貼り付けます。この部品テープが、フィーダに取り付けられているスプライスセン
サを通過すると、テープ交換を報せます。
