ユーザーマニュアル SIPLACE D4 6 ステーション詳細
ソフトウエアバージョン SR.605.xx 以降 2008 年 7 月版 6.4 SMEMA アダプタボックス
237
PCB は、レーザライトバリアが PCB コンベヤの停止信号を発生するまで実装エリアで搬送され
ます。PCB ストップのあるバックアップテーブルは、そのあと PCB がまだクランプされておら
ず、コンベヤベルトによりまだ移動できる位置で上昇します。2 個の PCB ストップは、PCB と同
じ高さになり、PCB サポート（マグネットピン）は、すでに PCB と接触しています。二本のコ
ンベヤベルトは、PCB を PCB ストップの方へ移動し、同時にそれらを整列します。バックアッ
プテーブルは、そのあと上昇端位置に移動し、PCB をクランプし、実装処理に影響を与えない
ように PCB ストップから PCB を解放します。 実装処理のあと、バックアップテーブルと PCB 整
列は下降し、移動を続けます。
6
6.4 SMEMA アダプタボックス
アイテム番号 00119092-xx SMEMA アダプタボックス D4/D2/D1
D シリーズマシンの PCB コンベヤコントロールには、マシン間の通信のために Siemens インタ
フェースがあります。コンベヤインタフェースを、SMEMA 「 Siemens アダプタボックスおよび
関連するケーブルセット」を使用して SMEMA 規格に構成することができます。
詳細は、「Siemens コンベヤインタフェース改造マニュアル」、アイテム番号 00194343-xx にあ
ります。
6.5 スプライス検出パッケージ
アイテム番号 00119032-xx スプライス検出、D4 テーブルコントローラ
アイテム番号 00116938-xx スプライス検出、D4 ステーションパッケージ
アイテム番号 00141xxx-xx S テープフィーダのスプライスセンサ
( アイテム番号については、セクション 3.9.7
のページ 122 参照。
)
スプライス検出が働くと、部品のバッチ交換が認識されます。金属製のテープを部品テープの
接合箇所に貼り付けます。この部品テープが、フィーダに取り付けられているスプライスセン
サを通過すると、テープ交換を報せます。
6 ステーション詳細 ユーザーマニュアル SIPLACE D4
6.6 ロングボード ソフトウエアバージョン SR.605.xx 以降 2008 年 7 月版
238
6.6 ロングボード
アイテム番号 00119427-xx ロングボードオプション、シングルコンベヤ
アイテム番号 00119428-xx ロングボードオプション、デュアルコンベヤ
a
アイテム番号 00119631-xx コンベヤ幅 242/508 mm( ワイドボード )、D1/D2/D3/D4
次の PCB サイズを D4 マシンに配置することができます。
6
6
長さ 368mm を超える PCB を配置するための改造キットとして、「ロングボード」オプションがあ
ります。
ロングボードオプションがインストールされている場合、次のサイズの PCB を実装することが
できます。
6
6
この改造キットは、次の部品から構成されています。
– 機構一式 : ストッパ、センサ、ケーブル、アセンブリパーツ
– SIPLACE Pro コンピュータで機能を有効にするためのオプション CD
– 改造マニュアル
詳細は、「ロングボード改造マニュアル」アイテム番号 00193888-01 にあります。
a) デュアルコンベヤを注文するとき、アイテム番号 00119427-xx に加えて、アイテム番号 00119428-xx もお問い
合わせください。
シングルコンベヤ ( 標準幅 ) 50 x 50 mm から 368 x 460 mm
シングルコンベヤ、ワイドボード 50 x 50 mm から 368 x 508 mm
デュアルコンベヤ（標準幅） 50 x 50 mm から 368 x 216 mm
デュアルコンベヤ、ワイドボード 50 x 50 mm から 368 x 242 mm
シングルコンベヤモードのデュアルコンベヤ 50 x 50 mm から 368 x 380 mm
シングルコンベヤ : ロングボード ( 標準幅 ) 50 x 110 mm から 610 x 460 mm
シングルコンベヤ、ワイドボード、ロングボード 50 x 110 mm から 610 x 508 mm
デュアルコンベヤ、ロングボード ( 標準幅 ) 50 x 120 mm から 610 x 216 mm
デュアルコンベヤ、ワイドボード、ロングボード 50 x 120 mm から 610 x 242 mm
シングルコンベヤモードのデュアルコンベヤ、ロングボー
ド ( 標準幅 )
50 x 120 mm から 610 x 380 mm
ユーザーマニュアル SIPLACE D4 6 ステーション詳細
ソフトウエアバージョン SR.605.xx 以降 2008 年 7 月版 6.7 マグネットピンサポート
239
6.7 マグネットピンサポート
アイテム番号 00119680-xx マグネットピンサポート
幅の広いボードは、実装中に、一定の条件下で要求した精度で実装されないような振動をする
傾向があります。大きく湾曲した PCB も実装精度に影響を与えます。この問題は、バックアッ
プテーブルにマグネットピンサポートを取り付けることで簡単に修正することができます。
6

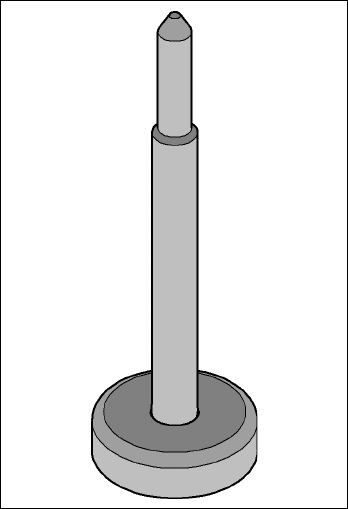

図 6.7 - 1 マグネットピンサポート
