2 運転上の安全 ユーザーマニュアル SIPLACE D4
2.4 マシン運搬時の安全指導 ソフトウエアバージョン SR.605.xx 以降 2008 年 7 月版
50
2.3.3 レーザクラス 2
次のモジュールはレーザクラス 2 に指定されています。
– レーザライトバリア、PCB コンベヤーの実装エリア 1
– レーザライトバリア、PCB コンベヤーの実装エリア 2
– PCB バーコードスキャナ
2
2.4 マシン運搬時の安全指導
2
次の仕様のフォークリフトトラックを使用して、マシンを運搬します。
フォーク長さ : 最小 1800 mm
搬送力 : 最小 6000 kg
フォーク間隔 : 最小 350 mm 2
警告
転覆する危険性 2
フォークリフトが必要な仕様を満たしていない場合、実装マシンを運搬中にフォークリフトが
転覆する危険性があります。
実装マシンの運搬については、ページ 147 の第 4 章、 セクション 4.1 で説明されています。
2
レーザ放射
ビームを見つめないでください !
ユーザーマニュアル SIPLACE D4 2 運転上の安全
ソフトウエアバージョン SR.605.xx 以降 2008 年 7 月版 2.5 マシンを運転するための安全指導
51
2.5 マシンを運転するための安全指導
2.5.1 保護カバーを閉じるための安全指導
自動実装マシンの保護カバーを閉じるとき、怪我をする危険性を回避するため、マシンの所有
者はオペレータに、以下のマニュアルに指定してあるように、正しく保護カバーを使用するよ
う指導しなければなりません。
注意
手を挟む危険性があります。
保護カバーを正 し く 閉 じ ない場合。 2
2

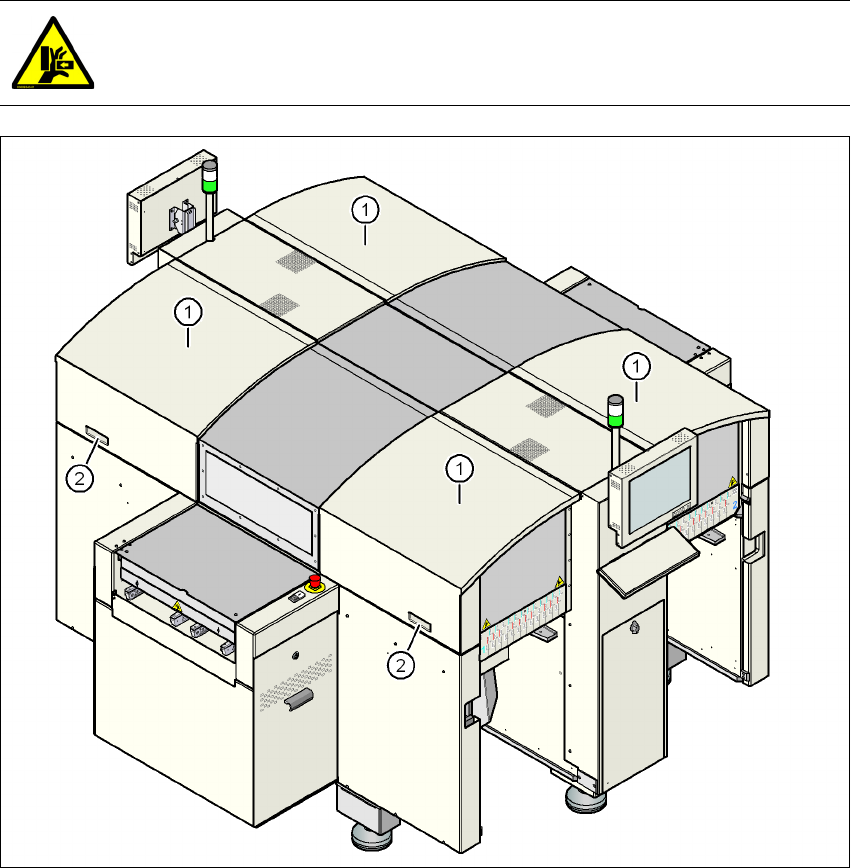

図 2.5 - 1 保護カバーを閉じ る ための安全指導
(1) 保護カバー
(2) くぼみつきグリップ
2 運転上の安全 ユーザーマニュアル SIPLACE D4
2.5 マシンを運転するための安全指導 ソフトウエアバージョン SR.605.xx 以降 2008 年 7 月版
52
→ 保護カバーを開閉するとき、必ずくぼみつきグリップをつかんでください。
→ 閉じるとき、保護カバーとマシンパネルの間の隙間に入らないこと。
→ カバーを閉じるとき、カバーの回転範囲内に誰もいないことを確認してください。
2.5.2 部品トロリー結合、切り離しの安全指導
. 2

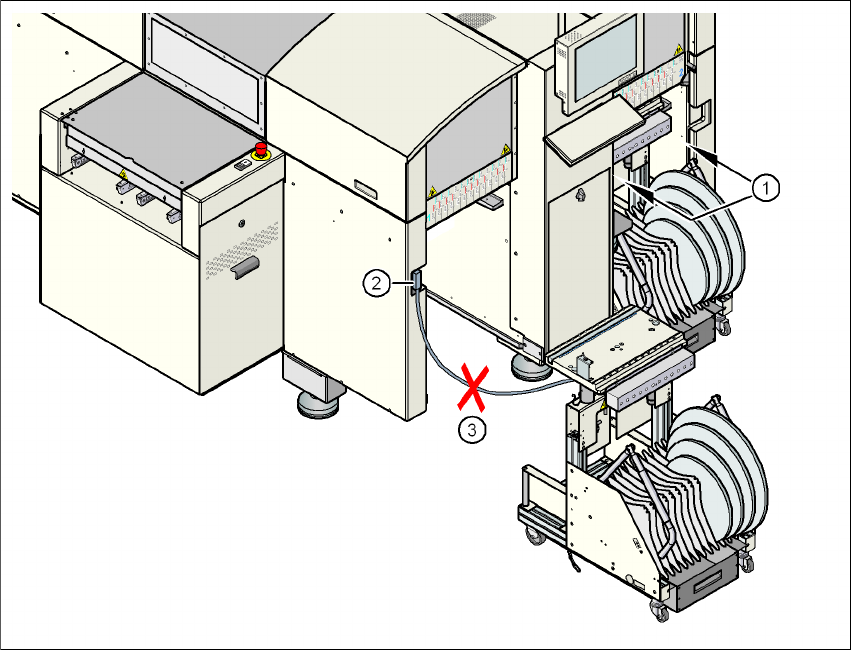

図 2.5 - 2 部品トロリーについての安全指導
(1) マシンフレームと部品トロリー間の縦方向の隙間
(2) 部品トロリーケーブル接続用プラグ
(3) 部品トロリーへの供給圧縮空気およびメイン電源用接続ケーブル
