ユーザーマニュアル SIPLACE D4 2 運転上の安全 ソフトウエアバージョン SR.605.xx 以降 2008 年 7 月版 2.6 安全装置 63 2.6.2.3 コントロールコンピュータ、接 続ソケットおよび部品トロ リー用ボタンの位置 2 図 2.6 - 6 コントロール コンピュータ、接続ソケットおよび部品トロリー用 ボタン 2 (1) 部品トロリー接続用ソケット (2) 部品テーブル上昇用押しボタン、そ の上に蝶番付き…
2 運転上の安全 ユーザーマニュアル SIPLACE D4
2.6 安全装置 ソフトウエアバージョン SR.605.xx 以降 2008 年 7 月版
62
2.6.2.2 マシンの保護スイッチの位置
2

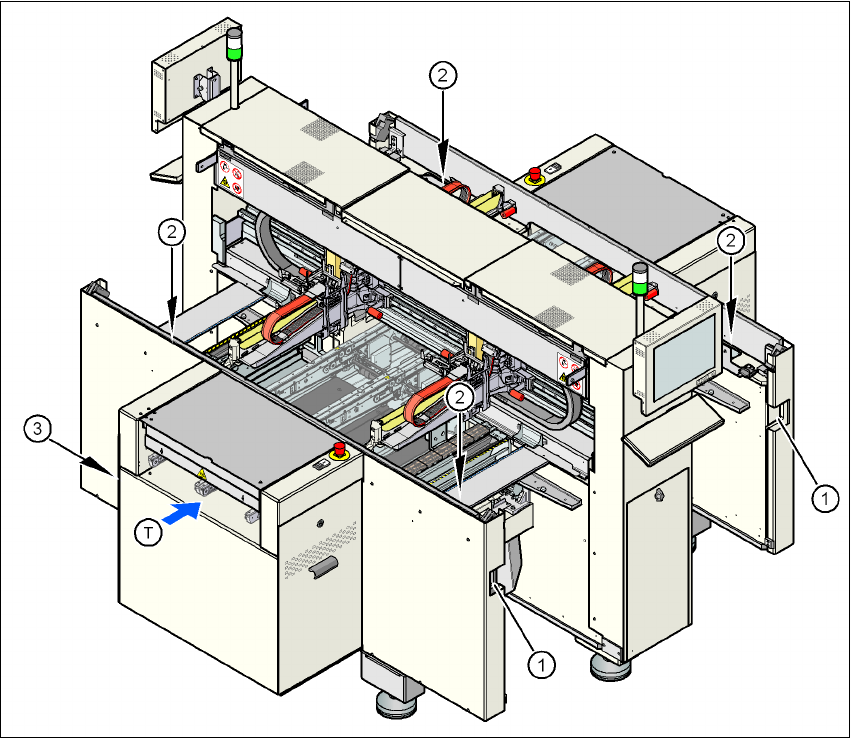

図 2.6 - 5 マシンの保護スイッチの位置
2
(1) 保護カバースイッチ、ロケーション 1
(2) 保護カバースイッチ、ロケーション 2
(3) 保護カバースイッチ、ロケーション 3
(4) 保護カバースイッチ、ロケーション 4
(5) PCB コンベヤ搬入側のカバーフラップ用保護スイッチ
(6) PCB コンベヤ搬出側のカバーフラップ用保護スイッチ
(T) PCB 搬送方向
ユーザーマニュアル SIPLACE D4 2 運転上の安全
ソフトウエアバージョン SR.605.xx 以降 2008 年 7 月版 2.6 安全装置
63
2.6.2.3 コントロールコンピュータ、接続ソケットおよび部品トロリー用ボタンの位置
2
図 2.6 - 6 コントロールコンピュータ、接続ソケットおよび部品トロリー用ボタン
2
(1) 部品トロリー接続用ソケット
(2) 部品テーブル上昇用押しボタン、その上に蝶番付きカバーフラップ付属 t
(3) コントロールコンピュータ
(T) PCB 搬送方向
2 運転上の安全 ユーザーマニュアル SIPLACE D4
2.6 安全装置 ソフトウエアバージョン SR.605.xx 以降 2008 年 7 月版
64
2.6.2.4 機能説明
OFF 位置でのメインスイッチ ( 図 2.6 - 3
のアイテム 1 参照 ) 2
メインスイッチにより、三相 U、V、W が電源から切断されます。
警告 2
以下の部品には、メインスイッチをオフにしても、致命的な電圧が残っている可能性がありま
す。
– 供給端子 X100 ( ページ 68
の図 2.6 - 7 のアイテム 3)
– 放電リアクトル Z2 ( 図 2.6 - 7
のアイテム 5)、ヒューズ FU、FV、FW、FBU ( 図 2.6 - 7 の
アイテム 2)
– Z1 ラインフィルタ ( 図 2.6 - 7
のアイテム 6)
– サービスソケット BU1 ( 図 2.6 - 7
のアイテム 4)
– S1 メインスイッチのケーブル接続端子 1、3、5( 図 2.6 - 7
のアイテム 7)
– メインスイッチを切断しても、致命的な電圧がそのまま残っている配線の色は、すべて茶
色です。
→ これらのマシンを不正に扱うと、死亡、重傷あるいは装置に重大な損害をあたえる可能性
があります。
→ 適用可能な事故防止、DIN 規則（特に DIN EN 60 204、パート 1）、およびご自分の国に特有
の規則に必ず従うこと。
→ 電源ユニットへの安全扉は、資格があり訓練された人しか開けてはいけません。
ON 位置でのメインスイッチ 2
メインスイッチをオンにすると、コントロールコンピュータとマシンコントローラが起動しま
す。X-Y 軸の軸（200 V）とスター軸（150 V）のリンク電圧を除いて、すべての供給電圧が利用
できるようになります。
停止ボタン、黒 ( 図 2.6 - 3 のアイテム 2 および 7、および図 2.6 - 4 のアイテム 3 および 5) 2
これらのボタンを使用して、マシンを停止します。
起動ボタン、白 ( 図 2.6 - 3 のアイテム 3 および 6、および図 2.6 - 4 のアイテム 2 および 4) 2
メインスイッチをオンにすると、実装ジョブをマシンで起動するために、起動ボタンを押すよ
うに促されます。保護カバーをあけたり、非常停止押しボタンを押したりすると、同様に起動
ボタンを押すことが促されます。
