ユーザーマニュアル SIPLACE D4 2 運転上の安全
ソフトウエアバージョン SR.605.xx 以降 2008 年 7 月版 2.9 メインスイッチをオフした後のマシンのエネルギ状態
77
2.9 メインスイッチをオフした後のマシンのエネルギ状
態
2
警告
マシンには、3 x 200 VAC、3 x 208 V AC、 3 x 230 V AC、3 x 380 V AC、 3 x 400 V AC または
3 x 415 V AC ± 5 %、50/60 Hz のメイン電源電圧が供給されています。すなわち、メインス
イッチをオフにしても、システム内のいくつかの装置には致命的な電圧がかかっている可能性
があります。マシンを不適切に取り扱うと、作業者が死亡、重傷、またはマシンに大きな損害
を被ることがあります。 2
→ 適合する事故防止と DIN の規則（特に DIN EN 60 204、パート 1）に必ず従うこと。
→ 電源ユニット上のカバーは、資格があり訓練された人しか開けないこと。
2.9.1 メインスイッチでマシンの電源をオフにするが、接続されたままの場合
警告
メインスイッチをオフにしても、次の構成部品には潜在する致命的電圧がかかっています。
– 供給端子 X100 ( ページ 78
の図 2.9 - 1 のアイテム 2)
– 放電リアクトル Z2 ( 図 2.9 - 1
のアイテム 4)
– ヒューズ FU、FV、FW、FBU ( 図 2.9 - 1
のアイテム 1)
– ラインフィルタ Z1 ( 図 2.9 - 1
のアイテム 5)
– サービスソケット BU1 ( 図 2.9 - 1
のアイテム 3)
– S1 メインスイッチのケーブル接続端子 1、3、5( 図 2.9 - 1
のアイテム 6)
– メインスイッチをオフにしても、それでも潜在する致命的電圧がかかっている配線すべて
の色は茶色です。
– 軸ユニット
2 運転上の安全 ユーザーマニュアル SIPLACE D4
2.9 メインスイッチをオフした後のマシンのエネルギ状態 ソフトウエアバージョン SR.605.xx 以降 2008 年 7 月版
78
2

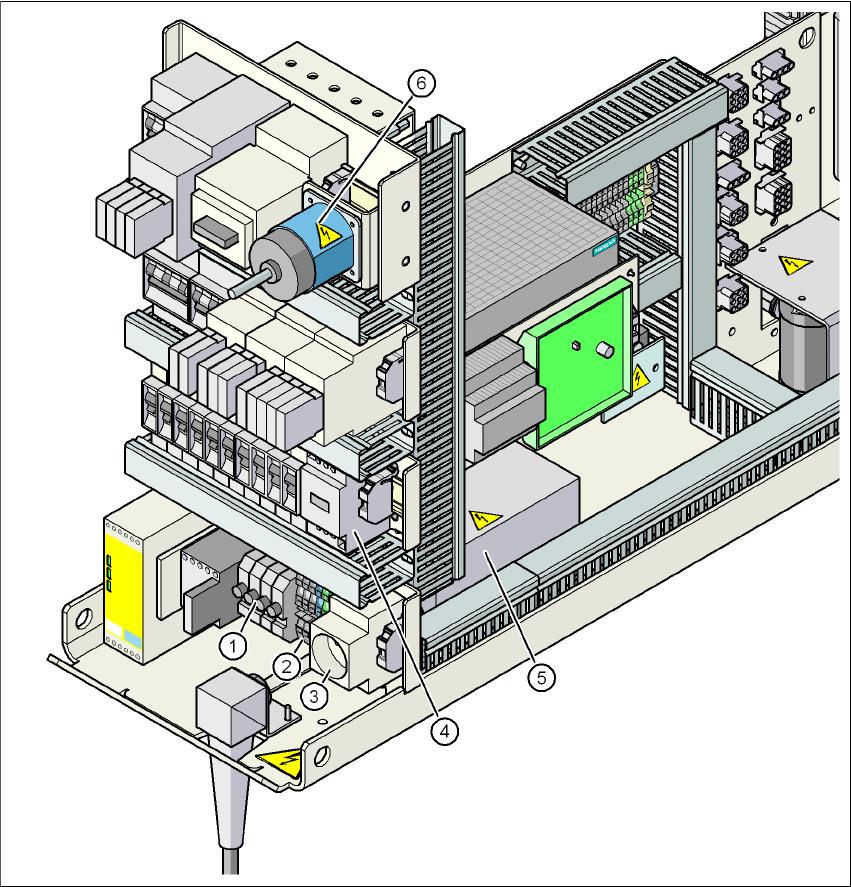

図 2.9 - 1 電源ユニット、正面図
(1) ヒューズ FU、FV、FW( 放電リアクトル Z2) および FBU( サービスソケット BU1)
(2) 供給端子 X100
(3) BU1 サービスソケット
(4) 放電リアクトル Z2
(5) ラインフィルタ Z1
(6) メインスイッチ S1
ユーザーマニュアル SIPLACE D4 2 運転上の安全
ソフトウエアバージョン SR.605.xx 以降 2008 年 7 月版 2.9 メインスイッチをオフした後のマシンのエネルギ状態
79
次の表は、メインスイッチでマシンの電源をオフするが、メイン電源に接続されたままである
ときのモジュールの電圧を示しています。
2
2.9.2 メインスイッチでマシンの電源をオフにし、接続を切り離す
マシンは、電源ユニットのごくわずかな残留電圧をのぞいて、動力供給が停止されます。
2.9.3 メインスイッチをオフしたあとの、マシンの圧縮空気状態
システムがメインスイッチ（図 2.9 - 1 のアイテム 1）でオフされるとき、または電源が停電し
た場合、圧縮空気ユニットの電気制御式メインバルブ Y1 が閉じます（図 2.8 - 1
のアイテム
1）。圧力は、5 秒以内に 0 MPa （0 bar）に降下します。
モジュール 電圧
供給端子 X100
放電リアクトル Z2
ヒューズ FU、FV、FW
ラインフィルタ Z1: 端子 L1、L2、L3、L1’、
L2’、L3'
3 x 200 VAC
3 x 208 VAC
3 x 230 VAC
3 x 380 VAC
3 x 400 VAC
3 x 415 VAC
サービスソケット BU1
ヒューズ FBU
115 VAC
120 VAC
130 VAC
220 VAC
230 VAC
240 VAC
メインスイッチ S1
端子 1、3、5
3 x 200 VAC
3 x 208 VAC
3 x 230 VAC
3 x 380 VAC
3 x 400 VAC
3 x 415 VAC
メインスイッチ S1
端子 2、4、6 0 VAC
電源ユニット ( 図 2.9 - 1
参照 )
ピン X14 (200V)
ピン X15 (GND)
端子P150 X15 に対して測定
< 60 VDC
< 60 VDC
4秒以内
1秒以内
