18 BradyPrinter i5100
加载标签卷
重要提示！Brady 模式打印需要使用 Brady 自动检测标签卷架。
•
该卷架接受具有最小
3"
空心的卷。
•
如果在不使用此卷架的情况下将卷直接放入打印机中，则打印机将不会正确运行。
这些说明适用于具有
RFID
标签的
Brady IP
打印耗材。

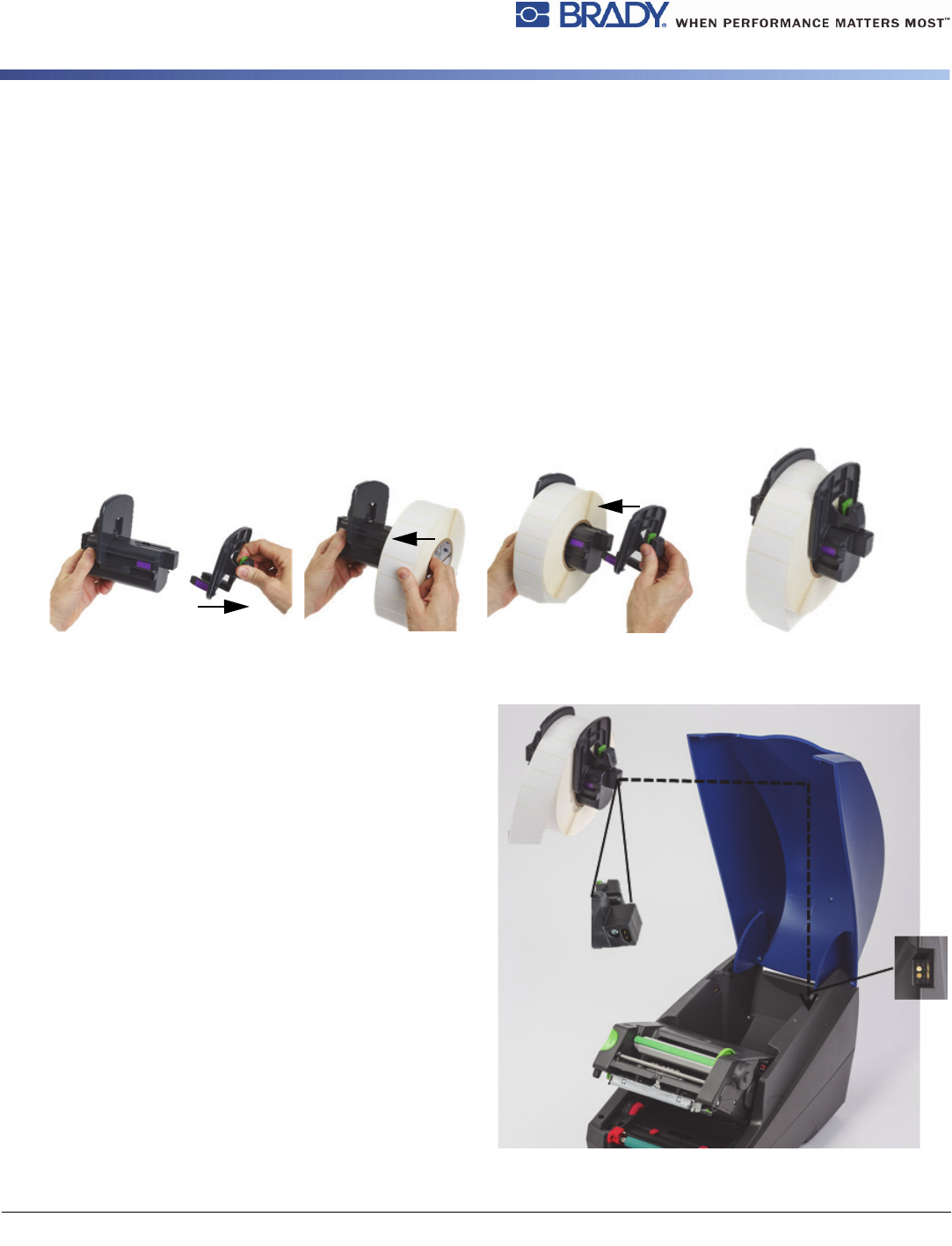

将标签卷放到卷架上
1. 在加载过程中，用右侧的绿色定位器固定住卷架。
2. 挤压并按住右边缘挡块上的绿色定位器，然后向外滑动边缘挡块，使其脱离卷架。将其放置一旁。
3. 使标签介质的末端朝向您，将卷一直向左推，使标签卷滑到卷架的中心上。
左边缘挡块将滑动到卷架左侧。
4. 挤压并按住右边缘挡块上的绿色定位器，同时使其向后滑回到卷架上，并向左推，直到边缘挡块和卷自动对中为止。释放绿色定位器。
将卷架插入打印机中
1. 提起打印机盖，放低前控制面板，然后按绿色释放按钮，提起打
印模块。
2. 在加载过程中，用右侧的绿色定位器固定住已加载的卷架，并从
前面直接面向打印机。
3. 将已加载的卷架直接插入打印机，确保卷架上的方形定位器落入
打印机侧面的方形凹槽内。
4. 仔细向下按卷架定位器，以便使它们牢牢固定这些凹槽中。卷架
上的触点必须接触打印机凹槽中的电触点。
BradyPrinter i5100 19

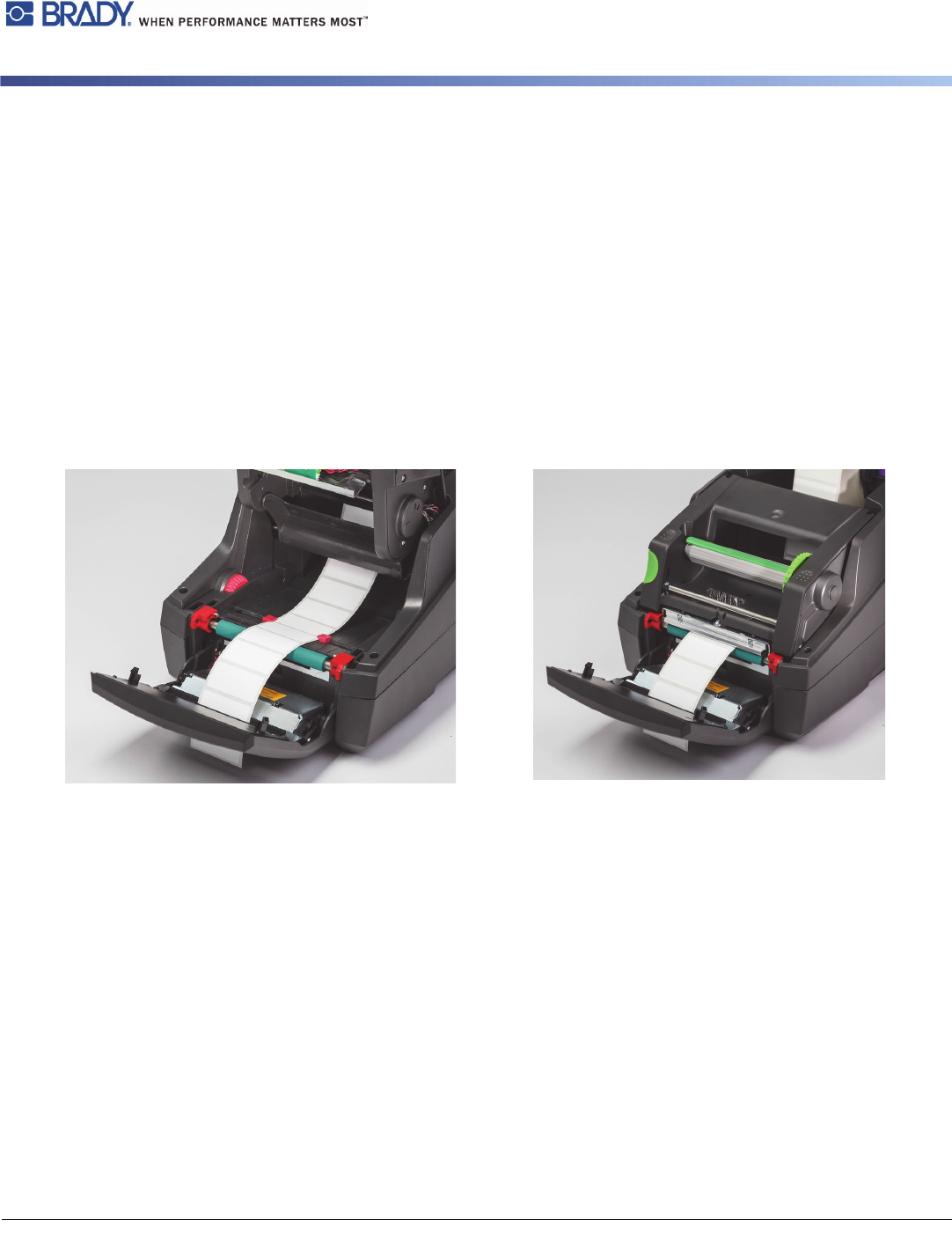

使标签材料穿过打印模块
1. 应打开打印机。
2. 朝您的方向旋转红色介质导轨转轮，分离这些导轨，以便使其宽于标签介质。
3. 到达已升起的打印模块下方，将标签介质的前边缘穿装到偏转器滚筒下方，红色介质导轨之间，以及打开的前控制面板中的插槽。
4. 朝远离您的方向旋转红色转轮，以便使这些导轨向内移动，直到它们刚刚碰触标签介质的两个边缘为止。
重要提示！不要太紧！标签介质不应卷曲或弯曲。
5. 如果使用非 IP 打印标签卷（无 RFID 标签），则转到 “ 在使用非 IP 打印标签卷时设置传感器 ” 第 25 页，否则继续执行第 6 步。
6. 放低打印模块，用拇指按压两个有纹理的锁闭点，直至打印模块的两侧牢牢锁定就位为止。
7. 打印模块就位后，提升前控制面板，使其就位。
8. 如果尚未安装色带，则在出现此错误消息时按 continue（继续）按钮，但不要按馈送按钮！
9. 记录传感器图标以及标签部件图标上显示的数字，然后重新放低前控制面板并再次提起打印模块。
10. 按照您在第 9 步中的屏幕上看到的图标选择和调整传感器。（转到 “ 选择和设置标签传感器 ” 第 23 页了解说明，然后加载色带。）
11. 设置了传感器后，转到 “ 加载色带卷 ” 第 21 页。
20 BradyPrinter i5100

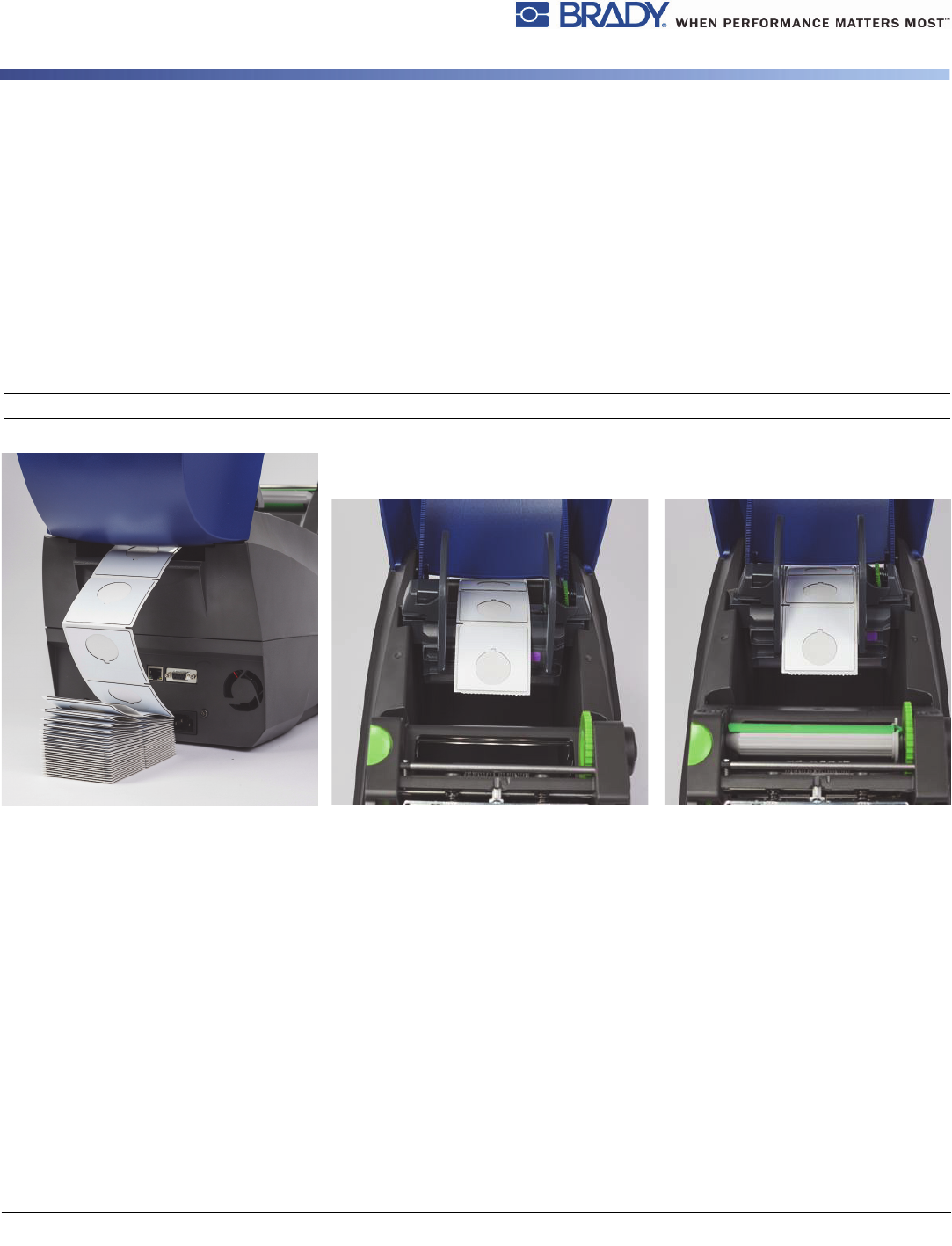

加载层迭标签介质
层迭介质是通过打印机背部的插槽在外部馈送的。
在印刷本手册时，层迭介质没有
IP
打印
RFID
标签。因此，当使用层迭介质时，打印机将在标准模式或部分标准模式（请参阅第
5
章）下运行。
将标签馈送到打印机背部
1. 打开打印机盖，确保安装了空卷架，并且卷架的边缘挡块完全分离。
2. 使可打印面朝上，将一沓层迭介质放在打印机后面。
3. 找到打印机后面位于机盖铰链之间的插槽。
4. 通过此插槽在卷架敞开的边缘挡块之间向前馈送介质的前边缘。
5. 挤压卷架上的绿色定位器，使边缘挡块朝着彼此移动，直至它们刚刚碰触标签介质的左右边缘为止。- 注意，这会自动对中介质。
6. 转到 “ 加载标签卷 ”>“ 使标签材料穿过打印模块 ” 第 19 页，接着转到 “ 选择和设置标签传感器 ” 第 23 页，然后再加载色带。
注：当加载层迭介质时，根据安装的色带，打印机将在标准模式或部分标准模式下运行。
