BradyPrinter i5100 39 槽口 / 切口尺寸 标注 描述 外形尺寸 A 标签距离 (>2 mm) N 切口标记宽度 (>5 mm) P 切口标记高度 (2 - 10 mm) X 标记到纸道中间的距离 用于间隙传感器识别 用于反射传感器识别 （ -10 或 0 mm ） （ -56 至最高 +10 mm ） Y1 Y2 传感器识别的虚拟标签前边缘 通过反射传感器识别 (1) 通过间隙传感器识别 前边缘切口 后…

100%1 / 44
38 BradyPrinter i5100

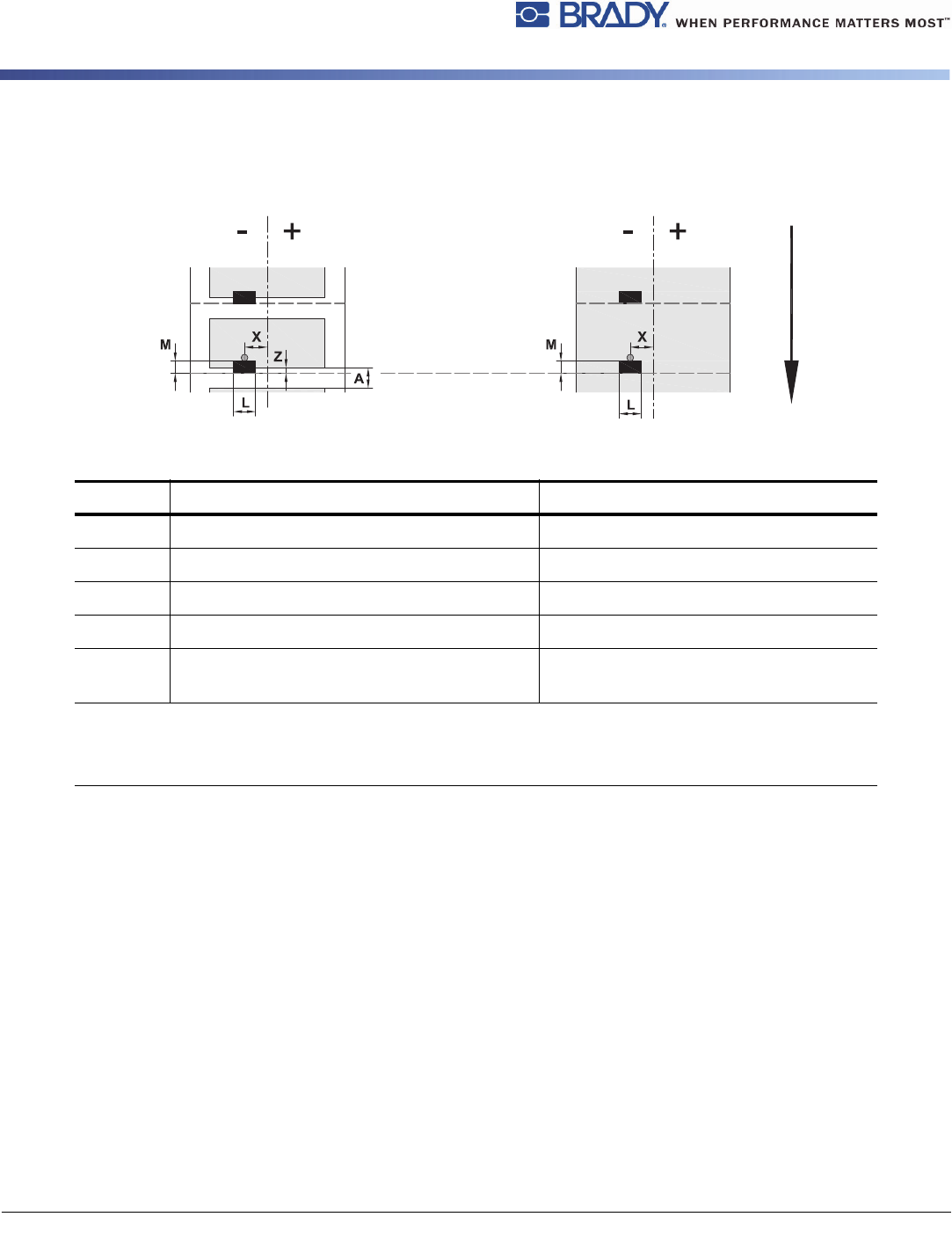

反射标记尺寸（“ 黑色标记 ”）
标注 描述 外形尺寸
A
标签距离
(>2 mm)
L
反射标记的宽度
(>5 mm)
M
反射标记的高度
(3 - 10 mm)
X
标记到纸道中间的距离，用于反射传感器识别 （-56 至最高 +10 mm）
Z
虚拟标签前边缘到实际标签前边缘的距离
> 调整软件设置
0 至最高 A/ 建议：0
•
反射标记必须在材料的背面（画线器）。
•
规格对黑色标记是有效的。
•
彩色标记的识别可能失败。
>
测试对应用的适用性。
带有反射标记的标签
带有反射标记的无限材料
虚拟标签前边缘
反射标记
馈送方向
BradyPrinter i5100 39

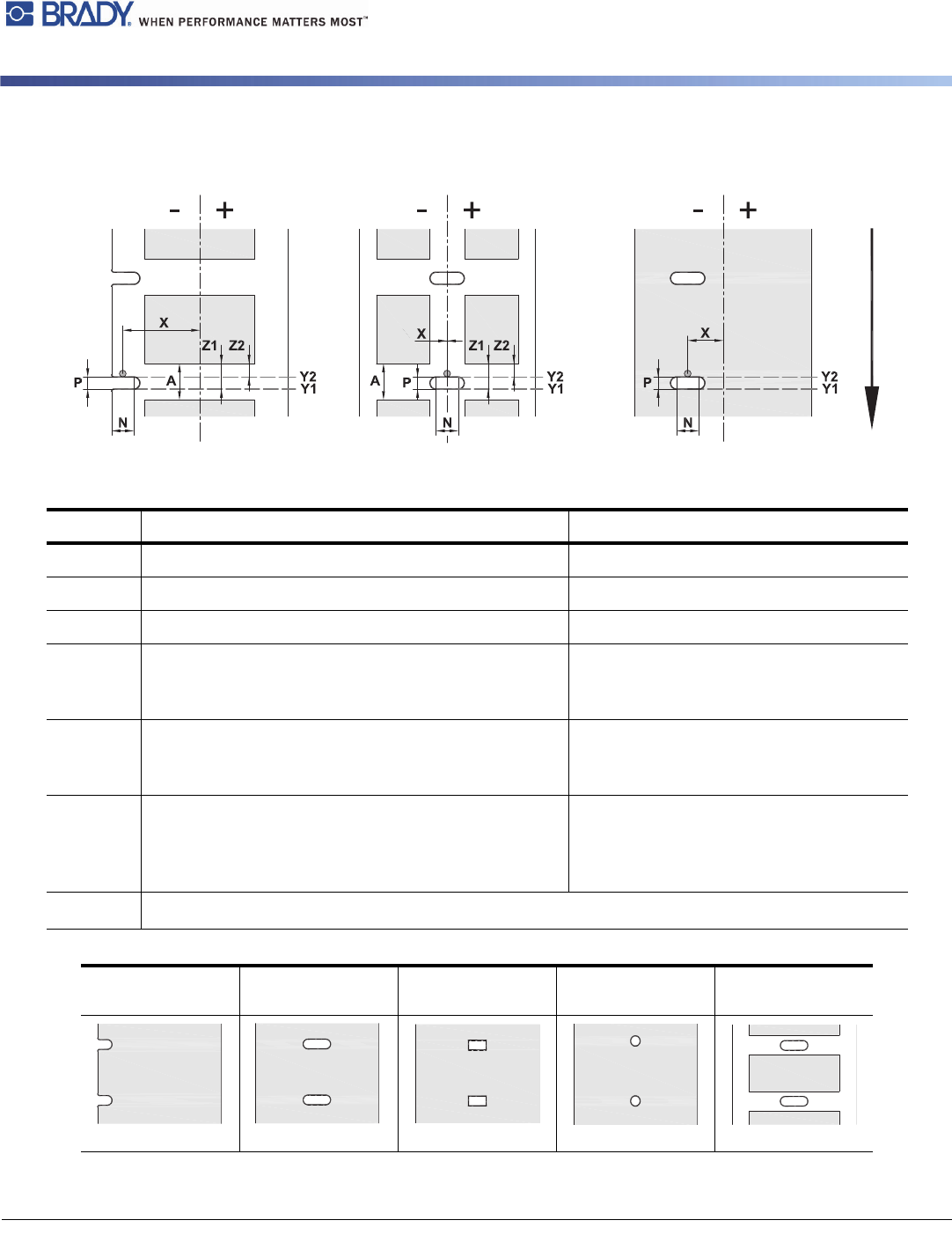

槽口 / 切口尺寸
标注 描述 外形尺寸
A
标签距离
(>2 mm)
N
切口标记宽度
(>5 mm)
P
切口标记高度
(2 - 10 mm)
X
标记到纸道中间的距离
用于间隙传感器识别
用于反射传感器识别
（-10 或 0 mm）
（-56 至最高 +10 mm）
Y1
Y2
传感器识别的虚拟标签前边缘
通过反射传感器识别
(1)
通过间隙传感器识别
前边缘切口
后边缘切口
Z1
Z2
已识别的前边缘到实际标签前边缘的距离
通过反射传感器识别
使用透明标签时通过间隙传感器识别
> 调整软件设置
P 至最高 A
0 至最高 A-P
(1)
材料背面必须充分反光。
边缘
槽口 / 切口
长孔
槽口 / 切口
矩形
槽口 / 切口
圆形
槽口 / 切口
标签之间的槽口 /
切口
未建议
未建议
带有切口标记（“槽口”）的标签
带有切口标记（“槽口”）的连续材料
馈送方向
针对边缘切口标记
最小画线器厚度为 0.002 in. (0.06 mm)
