CM602 Parts List - 第359页

Ref No. Remarks R 1 Q't y 46-B 調整治具(8ノズルヘッド 3Dセンサ):CM602-L Adjustment Jig(8 Nozzle Head 3D Sensor):CM602-L ｲﾗｽﾄ No. Part No. 品 名 品番 数量 R 2 パーツリスト Kit No . キット品 番 Kit Name キット名称 N610078258AA Part N ame 備 考 ｾｸｼｮﾝNo. P…

100%1 / 422
46-B
調整治具(8ノズルヘッド 3Dセンサ):CM602-L
Adjustment Jig(8 Nozzle Head 3D Sensor):CM602-L

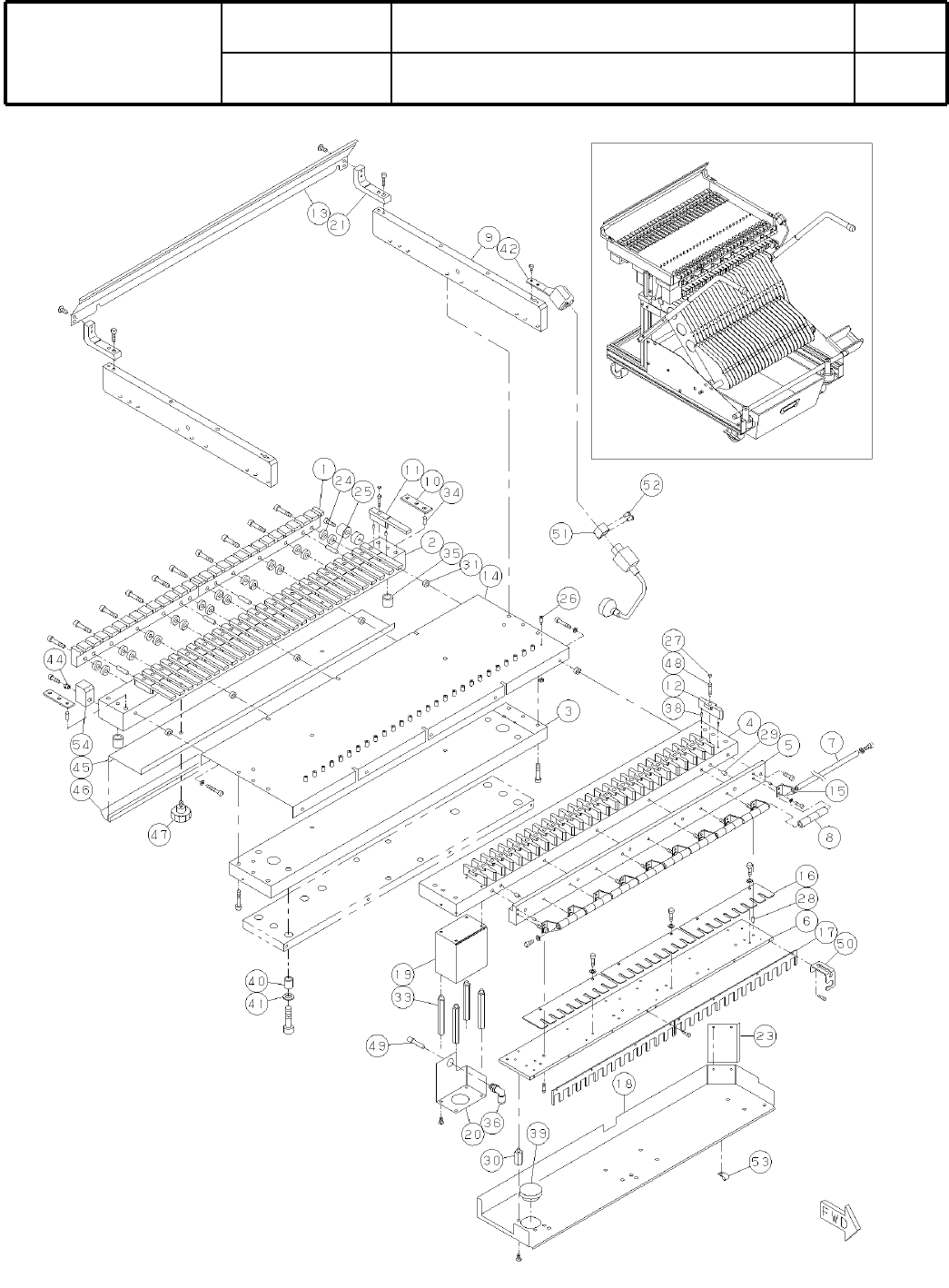

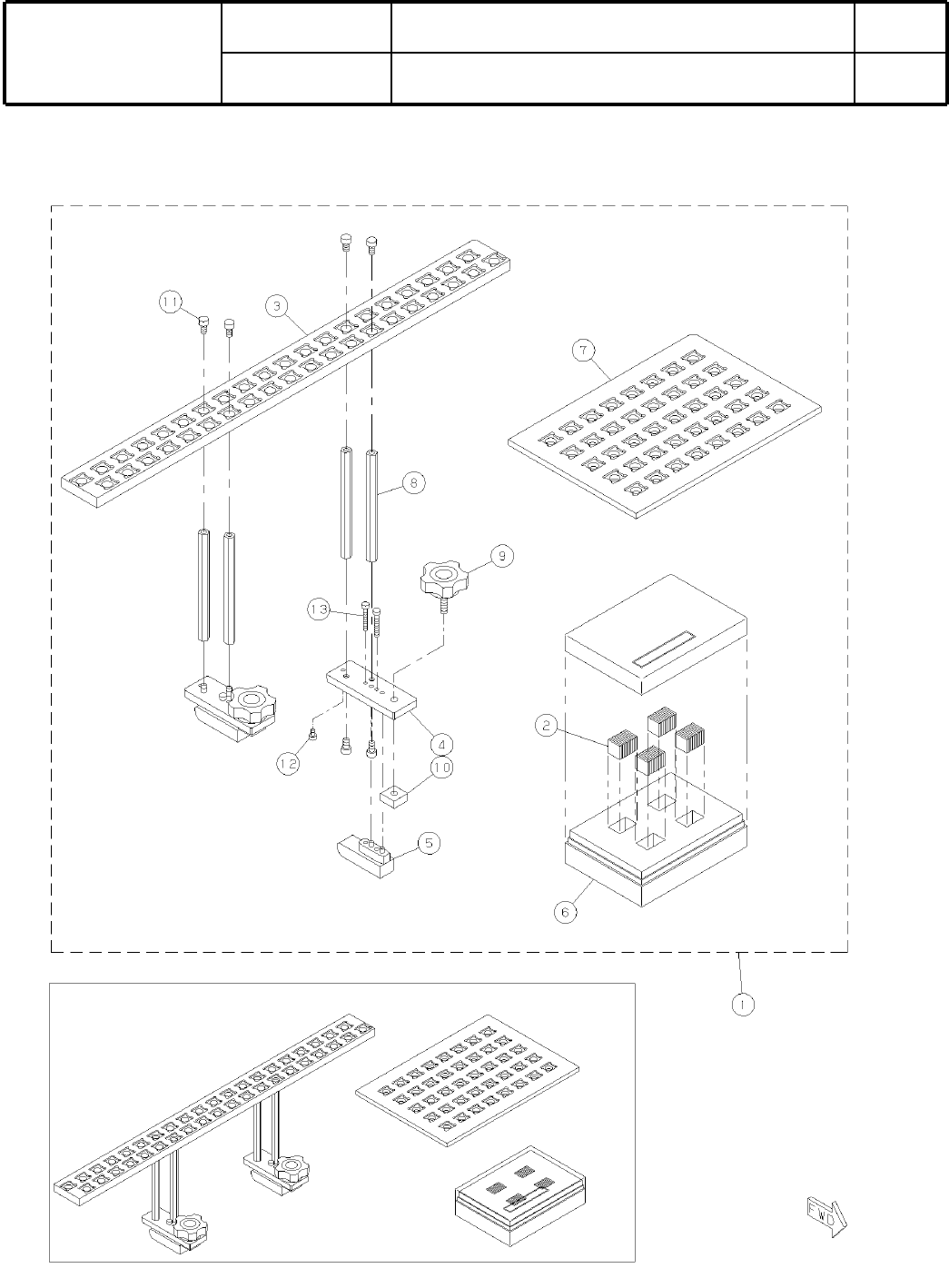

パーツレイアウト
Kit No.
キット品
番
Kit Name
キット名称
N610078258AA
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
S149

Ref
No.
Remarks
R
1
Q't
y
46-B
調整治具(8ノズルヘッド 3Dセンサ):CM602-L
Adjustment Jig(8 Nozzle Head 3D Sensor):CM602-L
ｲﾗｽﾄ
No.
Part No.
品　　名品番 数量
R
2
パーツリスト
Kit No.
キット品
番
Kit Name
キット名称
N610078258AA
Part Name
備　　　考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
Teaching Jig
1
1 N610079360AA
JIG-WORK
48
2 N210074392AA
TRAY
2
3 N210075166AA
PLATE
4
4 N210075167AA
GUIDE
4
5 N210005451AB
CASE
1
6 N210098341AA
TRAY
1
7 N210073861AA
SPACER
8
8 N510030651AA ASB-495E
KNOB
4
9 N510040590AA KG-B1M5X20
NUT
4
10 KXF0DXJ8A00 NSM-08-5
BOLT
16
11 N510017381AA
Hexagon socket head cap screw M4X8-10.9 A2J (Trivalent)
BOLT
4
12 N510017333AA
Hexagon socket head cap screw M3X5-10.9 A2J (Trivalent)
BOLT
8
13 N510017316AA
Hexagon socket head cap screw M3X20-10.9 A2J (Trivalent)
S150

47-A
一
括
交
換
台車
Feeder Cart
パーツレイアウト
