制御配線図 D00ABJ-00- 602-00 Pa ge 1 1. 部品の発注方法 について 1. 発注内容 必ず、製品品 番・ケーブル 発注品番・パ ーツ名・数量 を指定ください。 2. 発注先 お買上げの販社 , 代理店に発注内容を ご連絡くださ い。 【お願い】 “ 特殊仕様制御配線図 ” があるときは、 ” 標準制 御配線図 ” とは異なるケーブル が設備に使 用されてい ることがありま す。 従って、 ” 特殊仕様制御配…
控制配线图
Page 4 D00ABC-00-602-01
其他
・除了控制配线图，同时还收录有“跨线设定表”、”IO 图”、“空气电路图”。
【参考】
“
跨线设定表
”
……确认基板跨线的设定
“IO
图
”
……确认负荷的输入与输出
“
空气电路图
”
……确认空气电路
制御配線図
D00ABJ-00-602-00 Page 1
1.
部品の発注方法について
1.
発注内容
必ず、製品品番・ケーブル発注品番・パーツ名・数量を指定ください。
2.
発注先
お買上げの販社
,
代理店に発注内容をご連絡ください。
【お願い】
“
特殊仕様制御配線図
”
があるときは、
”
標準制御配線図
”
とは異なるケーブルが設備に使用されてい
ることがあります。
従って、
”
特殊仕様制御配線図
”
→
”
標準制御配線図
”
の順でケーブルを指定してください。
NM-EJM5D N61012345AA CABLE 1
製品品番 ケーブル発注品番 パーツ名
数量
制御配線図
Page 2 D00ABJ-00-602-00

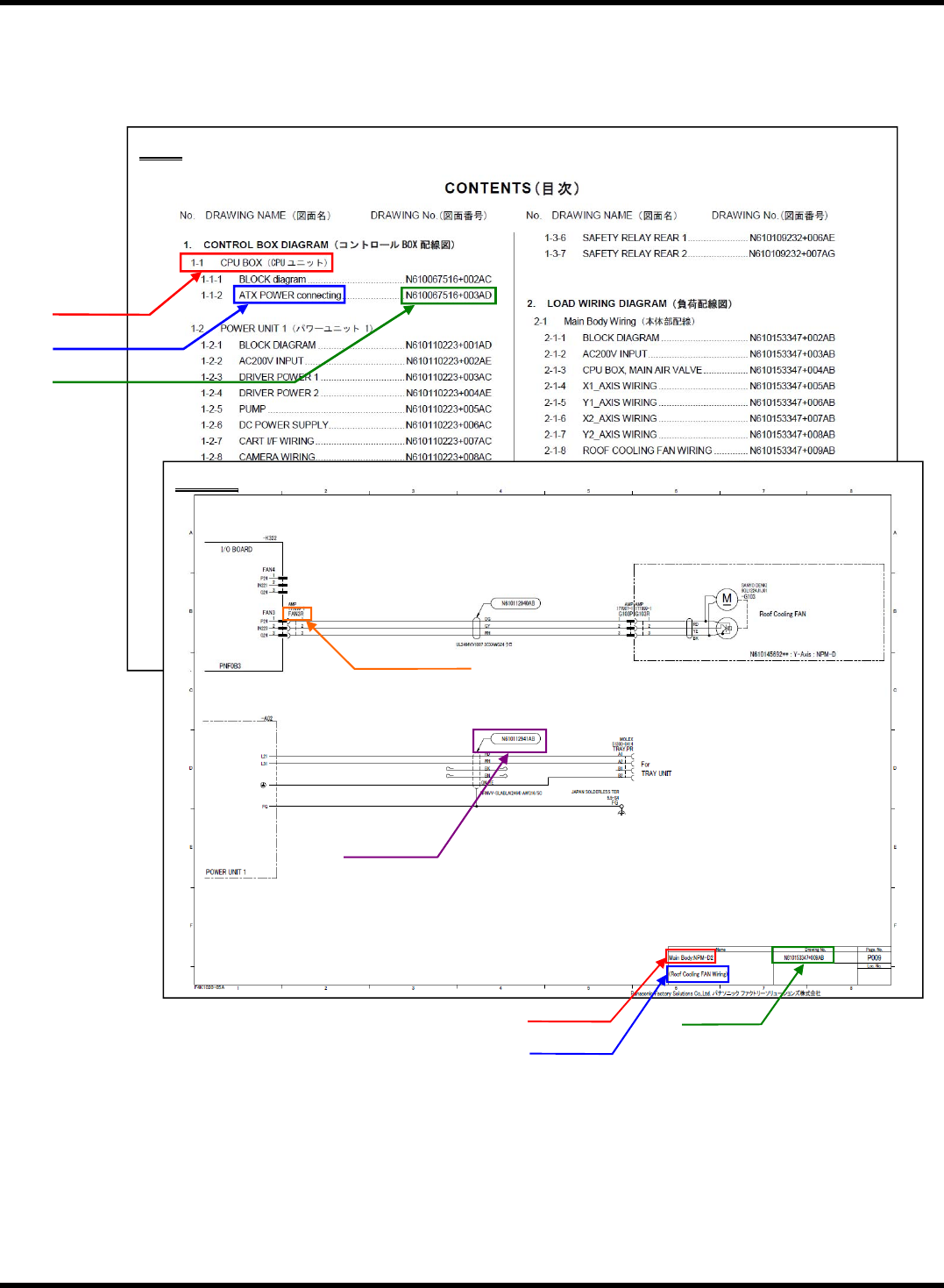

制御配線図の見方について
1.
目次と配線図の見方
＜表記説明＞
キット ：製品に使用されているキット（ユニット）の名称
図面名 ：図面に付与されているタイトル名
図面番号 ：図面に付与されている番号
コネクター番号 ：コネクターに付与されている番号
ケーブル発注品番 ：ケーブルに付与されている発注するための品番
配線図
キット名
目次
図面名
図面番号
キット名
図面名
図面番号
ケーブル
発注品番
コネクター番号
