TR5SNI_TR5SNJ_TR5SNR_TR5SNX-Rev04 - 第15页

- 12 - NOTE( 注記 ) #01....FOR EN,5SNI ＥＮ，５ ＳＮＩ 用 #02....FOR 5SNI ５ ＳＮＩ 用 #03....EXCEPT 5SNI ５ ＳＮＩ を除く #04....FOR 5SNI,SNJ ５ ＳＮＩ，５ ＳＮＪ 用 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 400-45060 Y MOTOR ASM Ｙ モータ組 1 2 …

100%1 / 46
- 11 -

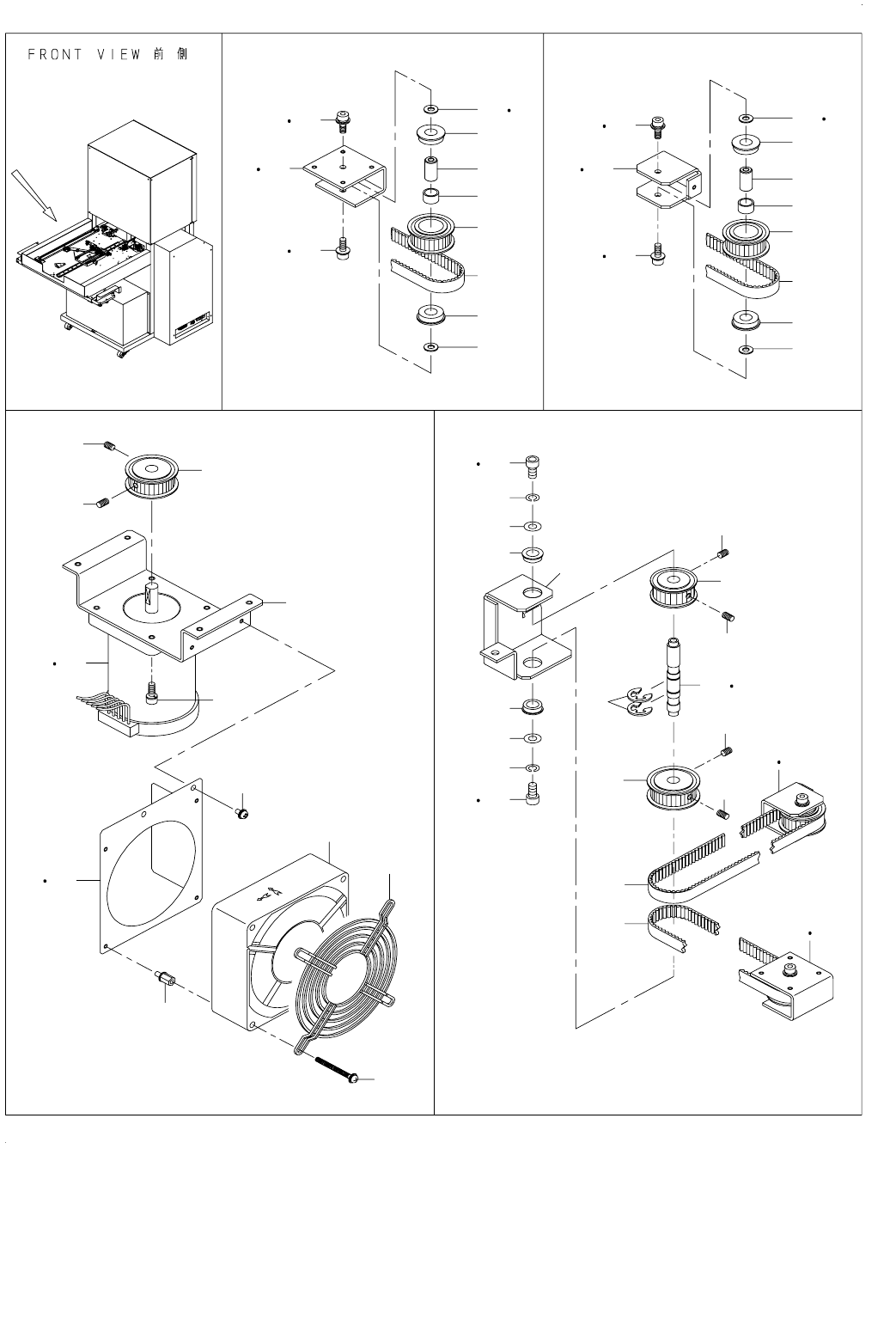

6. Y UNIT(1)
Ｙ ユニット（１）
21
14
15
16
19
18
22
32
42
37
38
36
35
40
34
43
44
45
46
47
32
42
1
13
2
3
5
7
6
8
8
9
10
17
24
17
23
18
22
20
25
20
21
33
33
39
39
26
26
27
28
28
29
30
41
30
41
31
31
48
50
48
51
49
43
49
52
11
4
12
- 12 -
NOTE( 注記 ) #01....FOR EN,5SNI ＥＮ，５ ＳＮＩ 用
#02....FOR 5SNI ５ ＳＮＩ 用
#03....EXCEPT 5SNI ５ ＳＮＩ を除く
#04....FOR 5SNI,SNJ ５ ＳＮＩ，５ ＳＮＪ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-45060 Y MOTOR ASM
Ｙ モータ組
1
2 E5340-723-000 Y MOTOR BRACKET
Ｙ モータブラケット
1
3 E1341-726-000 Y DRIVE PULLEY
Ｙ ドライブプーリ
1
4 400-48916 FAN BR 5S
ファン ＢＲ ５ Ｓ
1
5 400-49579 FAN MOTOR(Y MOTOR) ASM
ファンモータ（Ｙ モータ）組
1
6
#01
HX-0035400-0B PCB SUPPORT L=8MM
スペーサー
4
7
#01
HM-0017800-10 FINGER GUARD
フィンガーガード
1
8 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
2
9 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
2
10 SL-4034091-SC SCREW M3X40
座金付きねじ
4
11 SL-6041042-TN BOLT
座金付き六角穴ボルト
4
12
#02
401-37827 FAN_BRACKET
ファンブラケット
1
13
#02
401-37831 Y MOTOR ASM
Ｙ モータ組
1
14
#03
E1352-726-000 Y TENSION PULLEY SH
Ｙ テンションプーリ ＳＨ
1
15 E1353-726-000 BEARING SPACER
ベアリングスペーサ
1
16 E1351-726-000 YJ TENSIONER PULLEY
ＹＪ テンショナプーリ
1
17 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
18 400-48911 YF PULLEY BR
ＹＦ プーリ ＢＲ
1
19 E5313-723-000 Y BELT
Ｙ ベルト
1
20
#03
WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
2
21 SB-1080002-00 SIDE BEARING
サイドベアリング
2
22
#04
401-17412 YF_PULLEY_BR
ＹＦ ＿プーリ＿ ＢＲ
1
23
#02
401-20810 Y_TENSIONER_PULLEY_SH
Ｙ ＿テンショナプーリ＿ ＳＨ
1
24
#04
SL-6040892-TN BOLT
座金付き六角穴ボルト
1
25
#04
WP-0430801-SC WASHER M4
平座金 Ｍ ４
1
26 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
2
27 RE-0700000-K0 E-RING 7
Ｅ 形止め輪 ７
2
28 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
2
29 400-48912 YJ BRACKET
ＹＪ ブラケット
1
30 SM-6040802-TN SCREW
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
2
31 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
2
32 400-48913 YJ TENSIONER
ＹＪ テンショナ
1
33 SB-1060007-00 BALL BEARING
ボウルベアリング Ｂ
2
34 E1362-726-000 YJ PULLEY
ＹＪ プーリ
1
35 E1361-726-000 YJ SHAFT
ＹＪ シャフト
1
36 E1341-726-000 Y DRIVE PULLEY
Ｙ ドライブプーリ
1
37 E5313-723-000 Y BELT
Ｙ ベルト
1
38 E5315-723-000 YJ BELT
ＹＪ ベルト
1
39 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
2
40
#04
401-37010 YJ_SHAFT
ＹＪ ＿シャフト
1
41
#04
SL-6040892-TN BOLT
座金付き六角穴ボルト
2
42
#04
401-17409 YJ_TENSIONER
ＹＪ ＿テンショナー
1
43 SB-1080002-00 SIDE BEARING
サイドベアリング
2
44
#03
E1352-726-000 Y TENSION PULLEY SH
Ｙ テンションプーリ ＳＨ
1
45 E1353-726-000 BEARING SPACER
ベアリングスペーサ
1
46 E1351-726-000 YJ TENSIONER PULLEY
ＹＪ テンショナプーリ
1
47 E5315-723-000 YJ BELT
ＹＪ ベルト
1
48 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
49
#03
WP-0430801-SC WASHER M4
平座金 Ｍ ４
2
50
#04
401-20810 Y_TENSIONER_PULLEY_SH
Ｙ ＿テンショナプーリ＿ ＳＨ
1
51
#04
SL-6040892-TN BOLT
座金付き六角穴ボルト
1
52
#04
WP-0430801-SC WASHER M4
平座金 Ｍ ４
1
- 13 -
7. Y UNIT(2)
Ｙ ユニット（２）
1
2
3
4
5
6
17
19
16
15
20
3
1110
9
7
8
3
57
58
56
59
45
52
47
51
46
50
47
51
11
16
38
39
40
41
23
24
25
43
44
12
18
26
27
28
29
37
30
31
42
49
48
53
60
A
A
34
32
35
34
33
33
36
54
55
61
83
88
74
91
82
80
72
87
90
80
81
89
77
81
78
84
86
85
79
63
76
73
66
65
68
67
65
66
70
71
69
64
75
62
21
22
13
14
