- 17 -
9. TRAY UNIT & APPEND PARTS COMPONENTS
トレイユニット・添付品関係
15 19
4
5
6
7
8
9
8
9
10
11
11
12
13
14
14
10
16
17
1
3
23
24
39
40
35
62
63
38
61
40
35
39
23
24
36
25
26
27
30
31
29
28
37
32
33
64
65
43
44
53
54
55
56
55
56
58
57
46
59
60
57
46
59
60
45
58
47
48
49
50
50
51
51
52
45
34
73
74
66
68
69
67
70
71
72
41
42
21
22
18
12
13
18
20
20
75
76
- 18 -
NOTE( 注記 ) #01....EXCEPT 5SNR(EN),5SNX(EN),5SNI,5SNJ ５ ＳＮＲ（ＥＮ），５ ＳＮＸ（ＥＮ），
５ ＳＮＩ，５ ＳＮＪ を除く
#02....FOR 5SNR(EN),5SNX(EN) ５ ＳＮＲ（ＥＮ），５ ＳＮＸ（ＥＮ）用
#03....FOR 5SNX,5SNI,5SNJ ５ ＳＮＸ，５ ＳＮＩ，５ ＳＮＪ 用
#04....FOR 5SNI,5SNJ ５ ＳＮＩ，５ ＳＮＪ 用
#05....EXCEPT 5SNR,5SNX,5SNI(EN) ５ ＳＮＲ，５ ＳＮＸ，５ ＳＮＩ（ＥＮ）を除く
#06....FOR 5SNR ５ ＳＮＲ 用
#07....FOR 5SNI(EN) ５ ＳＮＩ（ＥＮ）用
#08....FOR 5SNI(WEIGHT PART CORRESPONDENCE) ５ ＳＮＩ（重量部品対応）用
#09....OPTIONAL PARTS(EXCEPT 5SNI) オプション部品（５ ＳＮＩ を除く）
#10....OPTIONAL PARTS(FOR 5SNI) オプション部品（５ ＳＮＩ 用）
#11....EXCEPT 5SNI,5SNJ ５ ＳＮＩ，５ ＳＮＪ を除く
#12....FOR 5SNX(EN),5SNI(EN) ５ ＳＮＸ（ＥＮ），５ ＳＮＩ（ＥＮ）用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-49291 TRAY UNIT
トレイユニット
1
2
#08
401-38309 TRAY_UNIT_L
トレイユニット Ｌ
1
3
#09
400-50174 TRAY UNIT(ST)
トレイユニット（ＳＴ）
1
4 SM-4030401-SC SCREW M3X0.5 L=4
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝４
(4)
5 E1570-726-000 TRAY HOLDER (ST)
トレイホルダ（ＳＴ）
(1)
6 E1571-726-000 TRAY CLAMP
トレイクランプ
(1)
7 E1572-726-000 TRAY CLAMP SHEET
トレイクランプシート
(1)
8 E1573-726-000 TRAY CLAMP SH
トレイクランプ ＳＨ
(2)
9 E1574-726-000 TRAY CLAMP SP 4N
トレイクランプ ＳＰ ４ Ｎ
(2)
10 RE-0200000-K0 E-RING
Ｅ 形止め輪 ２
(2)
11 E1575-726-000 HOLDER SD PLATE B
ホルダ ＳＤ プレート Ｂ
(2)
12 WS-0310002-KN SPRING WASHER M3
ばね座金 ３．１ Ｘ ５．９ Ｘ ０．７
(2)
13
#09
NM-9030001-SC NUT
蝶ナット Ｍ ３ Ｘ ０．５ １種
(2)
14 E1582-726-000 HOLDER SHEET
ホルダシート
(2)
15
#09
400-48961 TRAY BASE
トレイベース
(1)
16
#09
E1552-726-000 TRAY BASE SUPPORT
トレイベースサポート
(1)
17
#09
E1553-726-000 TRAY SUPPORT SHEET
トレイサポートシート
(1)
18
#08
401-40190 KNURED_SCREW
ローレットねじ
(2)
19
#08
401-38172 TRAY_BASE
トレイベース
(1)
20
#08
401-38460 TAPE
テープ
(2)
21
#09
400-50175 TRAY UNIT(A)
トレイユニット（Ａ）
1
22
#10
401-41240 TRAY_UNIT(A)
トレイユニット Ａ
1
23
#09
NM-9030001-SC WING NUT M3X0.5 TYPE1
蝶ナット Ｍ ３ Ｘ ０．５ １種
(2)
24
#10
401-40190 KNURED_SCREW
ローレットねじ
(2)
25 E1577-726-000 TRAY HOLDER SHEET
トレイホルダシート
(1)
26 E1579-726-000 SIDE HOLDER
サイドホルダ
(1)
27 E1580-726-000 TRAY HOLDER NUT
トレイホルダナット
(1)
28 E1581-726-000 TRAY HOLDER NOB
トレイホルダノブ
(1)
29 E1575-726-000 HOLDER SD PLATE B
ホルダ ＳＤ プレート Ｂ
(1)
30
#09
NM-9030001-SC WING NUT M3X0.5 TYPE1
蝶ナット Ｍ ３ Ｘ ０．５ １種
(1)
31
#10
401-40190 KNURED_SCREW
ローレットねじ
(1)
32
#09
400-48961 TRAY BASE
トレーベース
(1)
33
#10
401-38172 TRAY_BASE
トレイベース
(1)
34 SM-4030401-SC SCREW M3X0.5 L=4
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝４
(4)
35 E1576-726-000 TRAY HOLDER(A)
トレイホルダ（Ａ）
(2)
36 E1578-726-000 TRAY HOLDER S
トレイホルダ Ｓ
(1)
37 E1552-726-000 TRAY BASE SUPPORT
トレイベースサポート
(1)
38 E1553-726-000 TRAY SUPPORT SHEET
トレイサポートシート
(1)
39 E1577-726-000 TRAY HOLDER SHEET
トレイホルダシート
(2)
40 E1575-726-000 HOLDER SD PLATE B
ホルダ ＳＤ プレート Ｂ
(2)
41
#09
400-51150 2INCH TRAY UNIT
２インチトレイユニット
1
42
#10
401-41244 2INCH_TRAY_UNIT
２インチトレイユニット
1
43
#09
400-51151 2INCH TRAY ADAPTER
２インチトレイアダプター
(1)
44
#10
401-41245 2INCH_TRAY_ADAPTER
２インチトレイアダプタ
(1)
45 E1582-726-000 HOLDER SHEET
ホルダ ＳＤ プレート Ｂ
(2)
46 WS-0310002-KN SPRING WASHER M3
ばね座金 Ｍ ３
(2)
47 400-48981 TRAY CLAMP PL
トレイクランプ ＰＬ
(1)
48 400-48982 TRAY CLAMP A
トレイクランプ Ａ
(1)
49 400-48983 TRAY CLAMP B
トレイクランプ Ｂ
(1)
50 400-48984 TRAY CLAMP NUT
トレイクランプナット
(2)
51 400-48985 TRAY CLAMP NOB
トレイクランプノブ
(2)
52 NM-3034000-SF FLANGE NUT M3
フランジ付き ナット Ｍ ３
(2)
53 E1570-726-000 TRAY HOLDER (ST)
トレイホルダ（ＳＴ）
(1)
54 400-48980 TRAY CLAMP
トレイクランプ
(1)
55 E1573-726-000 TRAY CLAMP SH
トレイクランプ ＳＨ
(2)
56 E1574-726-000 TRAY CLAMP SP 4N
トレイクランプ ＳＰ ４ Ｎ
(2)
57 E1575-726-000 HOLDER SD PLATE B
ホルダ ＳＤ プレート Ｂ
(2)
58 RE-0200000-K0 E-RING 2
Ｅ 形止め輪 ２
(2)
59
#09
NM-9030001-SC WING NUT M3X0.5 TYPE1
蝶ナット Ｍ ３ Ｘ ０．５ １種
(2)
60
#10
401-40190 KNURED_SCREW
ローレットねじ
(2)
61 SM-4030401-SC SCREW M3X0.5 L=4
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝４
(4)
62
#09
400-48961 TRAY BASE
トレイベース
(1)
63
#10
401-38172 TRAY_BASE
トレイベース
(1)
64 E1552-726-000 TRAY BASE SUPPORT
トレイベースサポート
(1)
65 E1553-726-000 TRAY SUPPORT SHEET
トレイサポートシート
(1)
66
#06
E9455-723-0A0 I/F CABLE ASM.
Ｉ ／ Ｆ ケーブル組
1
67 400-49283 FIX Y 5S
ＦＩＸ Ｙ ５ Ｓ
1
68
#01
E9454-723-AA0 AC CABLE ASM. (CE)
ＡＣ ケーブル組（ＣＥ）
1
69
#05
E9100-723-AA0 AC POWER CABLE ASM
ＡＣ 電源束線組
1
70
#02
400-49752 AC PWR CABLE(TR5CE) ASM
ＡＣ ＰＷＲ ケーブル（ＴＲ ５ ＣＥ）組
1
71
#07
401-37845 AC PWR CABLE (CE) ASM
ＡＣ ＰＷＲ ケーブル（ＣＥ）組
1
72
#03
400-96157 MTC/MTS I/F CABLE ASM
ＭＴＣ ／ ＭＴＳ Ｉ ／ Ｆ ケーブル組
1
73
#04
BT-0600400-EC TUBE HOSE, BLUE
ウレタンホース青
2
74
#11
BT-0600400-EC TUBE HOSE, BLUE
ウレタンホース青
5
75
#12
SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
1
76 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
2
- 19 -

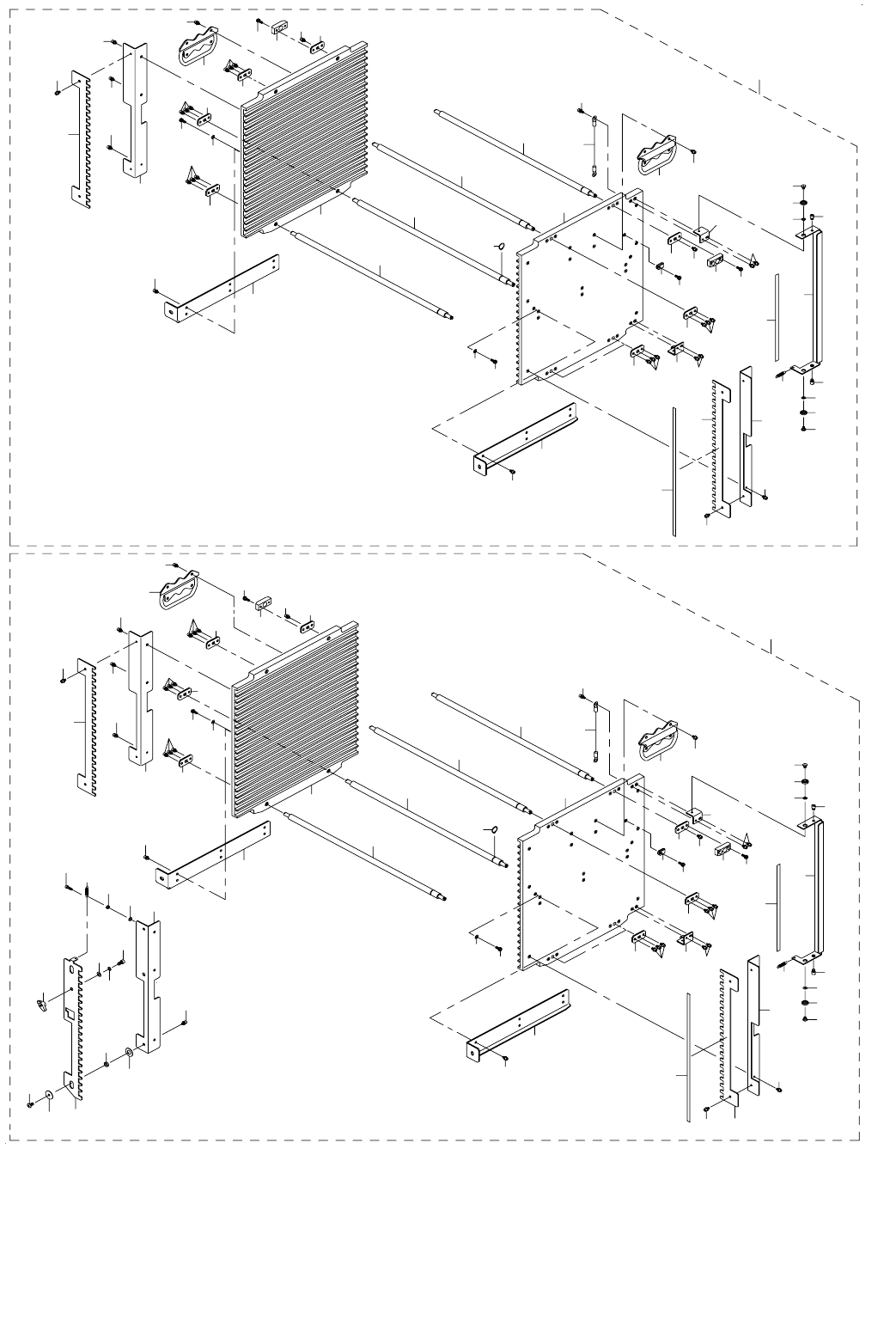

10. STACKER UNIT
スタッカユニット
31
31
34
36
36
53
53
53
36
37
53
53
39
53
40
53
41
53
42
36
53
34
34
34
43
43
49
51
49
51
54
54
50
44
45
53
46
53
53
46
47
53
29
53
52
35
36
53
52
30
30
53
36
38
32
32
33
52
52
52
55
53
53
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
5
4
4
7
9
26
26
26
9
10
26
26
12
12
26
13
26
14
26
15
9
26
7
7
7
16
16
22
24
22
24
27
27
23
17
18
26
19
26
19
20
26
1
26
25
8
9
26
3
26
9
11
5
6
25
25
25
28
26
26
2
48
39
36
53
21
26
9
9
3
25
26
