TR5SNI_TR5SNJ_TR5SNR_TR5SNX-Rev04 - 第6页
- 3 - 2. ELECTRIC APP ARA TUS COMPONENTS 電装関係 1 3 2 5 4 6 7 29 13 14 30 31 36 37 80 70 71 72 101 76 75 77 89 73 102 74 103 16 16 15 28 17 19 41 41 32 34 56 38 39 40 62 55 65 35 114 M4 M4 M4 84 82 10 8 9 11 23 24 50 26 25…
- 2 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02....FOR 5SNX,5SNI ５ ＳＮＸ，５ ＳＮＩ 用
#03....FOR 5SNX(EN),5SNI(EN) ５ ＳＮＸ（ＥＮ），５ ＳＮＩ（ＥＮ）用
#04....EXCEPT 5SNJ ５ ＳＮＪ を除く
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#04
E1030-726-000 JOINT BLOCK L
ジョイントブロック Ｌ
1
2
#04
E2732-721-000 BANK GUIDE ROLLER
バンクガイドローラ
2
3
#04
E1348-700-000 SAFETY COVER STOPPER
安全カバーストッパ
1
4
#04
E1031-726-000 LIFTER COVER L
リフターカバー Ｌ
1
5
#01
E5615-723-000 LIFTER COVER L (CE)
リフターカバー Ｌ（ＣＥ）
1
6
#02
400-98279 LIFTER_COVER_5D5S_L
リフターカバー５ Ｄ ５ Ｓ ＿ Ｌ
1
7
#03
400-98280 LIFTRE_COVER_5D5S_L_EN
リフターカバー５ Ｄ ５ Ｓ ＿ Ｌ ＿ ＥＮ
1
8
#04
SL-6051092-TN BOLT
座金付き六角穴ボルト
2
9
#04
SM-6052502-TN HEXAGONAL-HOLE BOLT
六角穴ボルト
1
10
#04
WP-0531001-SC WASHER
平座金みがき丸 Ｍ ５
1
11
#04
E1040-726-000 JOINT BLOCK R
ジョイントブロック Ｒ
1
12
#04
E2732-721-000 BANK GUIDE ROLLER
バンクガイドローラ
2
13
#04
SL-6051092-TN BOLT
座金付き六角穴ボルト
2
14
#04
SM-6052502-TN HEXAGONAL-HOLE BOLT
六角穴ボルト
1
15
#04
WP-0531001-SC WASHER
平座金みがき丸 Ｍ ５
1
16
#04
E1041-726-000 LIFTER COVER R
リフターカバー Ｒ
1
17
#02
400-98281 LIFTER_COVER_5S_R
リフターカバー５ Ｓ ＿ Ｒ
1
18
#04
E1348-700-000 SAFETY COVER STOPPER
安全カバーストッパ
1
19 E6002-723-000 CASTER ADJUST
キャスターアジャスト
4
20 E5012-723-000 CASTER
キャスター
4
21 NM-6201202-SC NUT M20
六角ナット Ｍ ２０ Ｈ ＝１２ ３種
5
22 400-49351 ADJUSTER
アジャスタ
1
23 SL-6061242-TN BOLT
座金付き六角穴ボルト
16
- 3 -

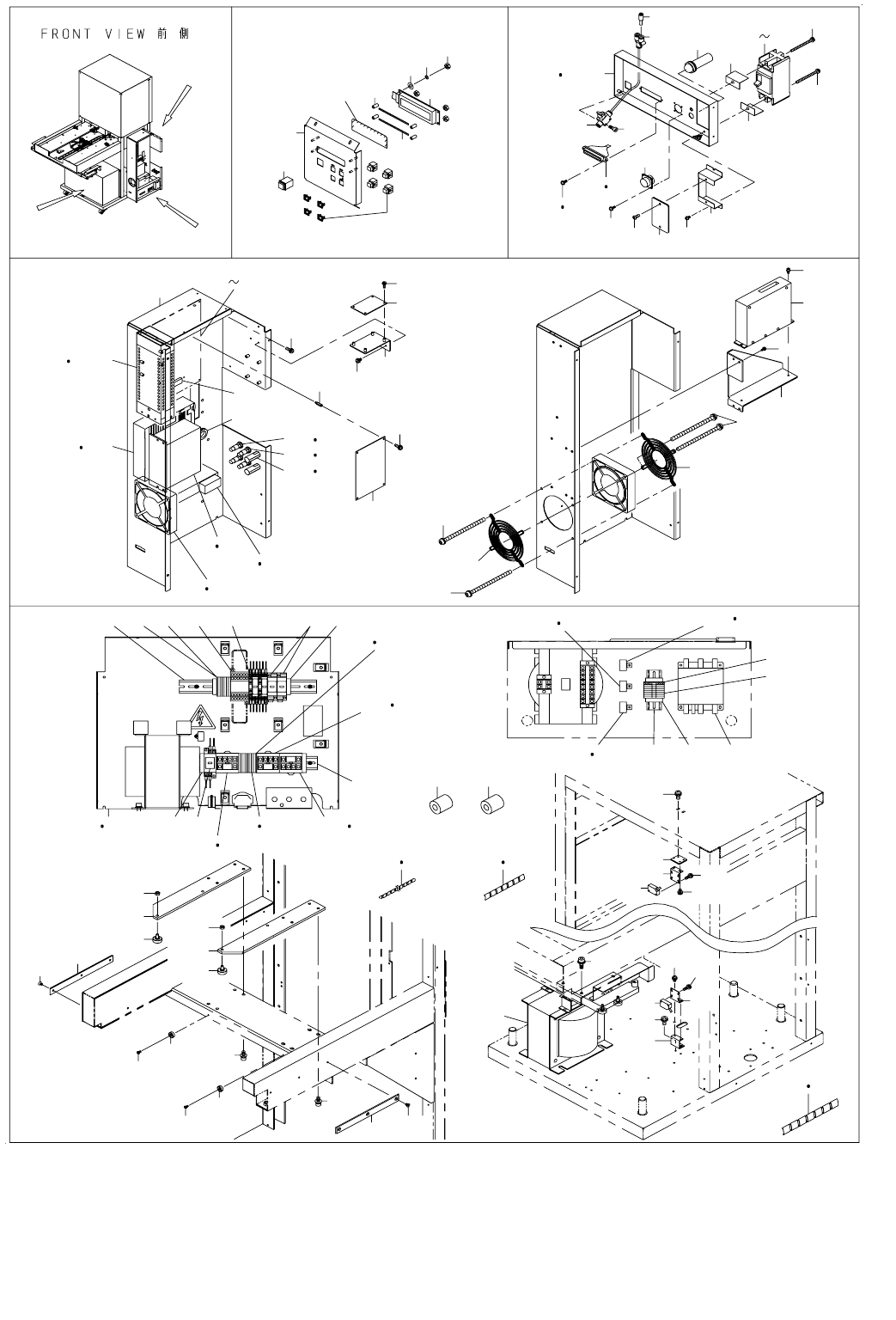

2. ELECTRIC APPARATUS COMPONENTS
電装関係
1
3
2
5
4
6
7
29
13
14
30
31
36
37
8070
71
72
101
76 75 77
89
73
102
74
103
16
16
15
28
17
19
41
41
32
34
56
38
39
40
62
55
65
35
114
M4
M4 M4
84
82
10
8
9
11
23
24
50
26
25
12
27
22
21
20
20
42
57 64
43
44
45
45
45
46
47
48
49
58
8381 85
78
99
86
8779
91
92
90
93
94
95
78
10088 123
54
52
53
51
96
97
68
97
67
98
67
69
66
98
69
66
104
105
61
59
60
63
78 100
107106
108 109 110 111
112 113
116
117
116
117
115
118
118
119
120
120
119
122
121
122
121
115
- 4 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02....FOR 5SNX ５ ＳＮＸ 用
#03....FOR 5SNR ５ ＳＮＲ 用
#04....FOR 5SNI ５ ＳＮＩ 用
#05....FOR 5SNR,5SNX,5SNJ ５ ＳＮＲ，５ ＳＮＸ，５ ＳＮＪ 用
#06....FOR 5SNI(200V) ５ ＳＮＩ（２００ Ｖ）用
#07....FOR 5SNI(400V) ５ ＳＮＩ（４００ Ｖ）用
#08....FOR 5SNX,5SNI ５ ＳＮＸ，５ ＳＮＩ 用
#09....FOR 5SNJ ５ ＳＮＪ 用
#10....FOR 5SNX,5SNJ ５ ＳＮＸ，５ ＳＮＪ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-50036 OP BR 5S
ＯＰ ＢＲ ５ Ｓ
1
2 E2505-716-000 LCD COVER
ＬＣＤ カバー
1
3 HX-0033500-0B SPACER
基板パーツ
4
4 E2502-716-000 OP PANEL SPACER
ＯＰ パネルスペーサ
2
5 400-46252 OPERATION LCD ASM
オペレーション ＬＣＤ 組
1
6 400-49737 OPERATION SW ASM
オペレーション ＳＷ 組
1
7 400-49736 ONLINE SW ASM
オンライン ＳＷ 組
1
8 WP-0320500-SC WASHER M3
平座金小形丸 Ｍ ３
4
9 WS-0310002-KN SPRING WASHER M3
ばね座金 ３．１ Ｘ ５．９ Ｘ ０．７
4
10 NM-6030001-SC NUT M3
六角ナット Ｍ ３ Ｘ ０．５ １種
4
11 PV-0100060-00 HAND VALVE
ハンドバルブ
1
12 400-49489 AC POWER INPUT CABLE ASM
ＡＣ パワー入力ケーブル組
1
13 400-45200 I/F CABLE ASM
Ｉ ／ Ｆ ケーブル組
1
14
#10
400-94573 I/F CABLE ASM
Ｉ ／ Ｆ ケーブル組
1
15
#01
E2411-723-000 BREAKER COVER B
ブレーカカバー Ｂ
1
16 400-49165 BREAKER COVER
ブレーカーカバー
2
17 HA-0058500-00 CIRCUIT PROTECTOR
サーキットプロテクタ
1
18
#06
HA-0058500-0B CIRCUIT PROTECTOR
サーキットプロテクター
1
19
#07
HA-0058500-0A CIRCUIT PROTECTOR
サーキットプロテクター
1
20 SL-4035091-SC SCREW M3X0.5 L=50
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝５０
2
21 PJ-3080600-03 Y UNION
ユニオンワイ
1
22 PJ-3010400-04 REDUCER
レジューサ
1
23 SM-6032502-TN SCREW M3 L=25
六角穴ボルト Ｍ ３ Ｌ ＝２５
2
24 SL-4030881-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ ３ Ｌ ＝８
2
25
#01
SM-0040801-SC SCREW
トラスねじ Ｍ ４ Ｌ ＝８
2
26 SL-4030881-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ ３ Ｌ ＝８
4
27 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
2
28
#01
E2410-723-000 BREAKER COVER A
ブレーカカバー Ａ
1
29 400-49678 POWER LAMP ASM
パワーランプ組
1
30 SL-4033091-SC SCREW M3 L=30
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝３０
4
31
400-49682 FAN MOTOR ASM
ファンモータ組
1
32
#03
401-37759 MAIN PCB A ASM(5S)
メイン基板 Ａ 組（５ Ｓ）
1
33
#10
400-95248 MAIN PCB ASM(5S)
メイン基板組（５ Ｓ）
1
34
#04
401-39188 MAIN PCB ASM(TR5SNI)
メイン基板組（ＴＲ ５ ＳＮＩ）
1
35 HX-0055000-00 POWER SUPPLY
電源ユニット
1
36 SL-4041091-SC SCREW M4 L=10
なべ小ねじセムス Ｍ ４ Ｘ ０．７ Ｌ ＝１０
4
37 400-45711 STEPPING MOTOR DRIVER
ステッピングモータドライバー
1
38 SL-4041291-SC SCREW M4 L=12
なべ小ねじセムス Ｍ ４ Ｌ ＝１２
2
39 400-40687 Z SERVO DRV ASM
Ｚ サーボドライバ組
1
40
#05
HA-0052400-0C CIRCUIT PROTECTOR
サーキットプロテクタ
1
41
#01
HM-0003300-30 FAN GUARD
ファンガード
2
42 HX-0005500-0B RUBBER BUSHING B
ゴム ブッシュ Ｂ
2
43 400-45704 REGENERATING RESISTOR
回生抵抗
1
44 SL-4041091-SC SCREW M4 L=10
なべ小ねじセムス Ｍ ４ Ｘ ０．７ Ｌ ＝１０
2
45
#01
SL-4033091-SC SCREW M3 L=30
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝３０
4
46 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
4
47 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
4
48 HX-0035400-0G BOARD PARTS
基板パーツ
4
49 400-41117 SCN PCB ASM
ＳＣＮ 基板組
1
50
#02
SM-4860501-SB SCREW M2.6 L=5
なべねじ Ｍ ２．６ Ｌ ＝５
2
51 400-50338 PCB BR
基板 ＢＲ
1
52 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
4
53 400-42579 OPERATION PCB ASM
操作基板組
1
54 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
2
55
#05
HA-0052400-0A CIRCUIT PROTECTOR
サーキットプロテクタ
1
56 400-48780 E BASE 5S
Ｅ ベース５ Ｓ
1
57
#05
HA-0052400-00 CIRCUIT PROTECTOR
サーキットプロテクタ
1
58
#03
400-
72503 ROM 6S6D5SR ASM
ロム６ Ｓ ６ Ｄ ５ ＳＲ 梱包組
1
59
#04
HX-0068900-00 5 PHASE STEP DRIVER
５相ステッピングモータドライバ
1
60
#04
SL-6041092-TN SCREW
座金付き六角穴ボルト
2
61
#04
SL-4041091-SC SCREW M4 L=10
なべ小ねじセムス Ｍ ４ Ｘ ０．７ Ｌ ＝１０
4
62
#04
HA-0052400-0C CIRCUIT PROTECTOR
サーキットプロテクタ
2
63
#04
401-37019 DRIVER_BR
ドライバカバー
1
64
#04
HA-0052400-00 CIRCUIT PROTECTOR
サーキットプロテクタ
2
65
#04
HA-0052400-0A CIRCUIT PROTECTOR
サーキットプロテクタ
2
66 SL-4031081-SC SCREW M3 X 10
なべねじセムス Ｍ ３ Ｌ ＝１０
4
67 400-46236 SENSOR BRACKET
センサブラケット
2
68 400-48731 SENSOR BR
センサ ＢＲ
1
69 400-49721 STK M MIS SET SENSOR ASM
ＳＴＫ Ｍ ミスセットセンサ組
2
70 400-50012 CARRIER RAIL
キャリアレール
1
71 400-45701 TRANSFORMER
電源トランス
1
72 400-49496 TF INPUT CABLE(240V) ASM
ＴＦ 入力トケーブル（２４０ Ｖ）
1
73 400-49497 TF INPUT CABLE(220V) ASM
ＴＦ 入力ケーブル（２２０ Ｖ）組
1
74 400-49498 TF INPUT CABLE(200V) ASM
ＴＦ 入力ケーブル（２００ Ｖ）組
1
75
#01
HB-0013900-00 RELAY
リレー
2
76
#01
HB-0014300-00 SAFETY RELAY UNIT
セーフティリレーユニット
1
77
#01
E9641-040-000 RELAY MY-2 DC-24V
リレ− ＭＹ ２ ＤＣ ２４ Ｖ
2
78 HB-0014200-00 RELAY
リレー
3
79 HB-0014000-00 RELAY
リレー
1
80 400-45714 NOISE FILTER
ノイズフィルタ
1
81
#01
400-50015 CARRIER RAIL
キャリアレール
1
82 400-50015 CARRIER RAIL
キャリアレール
1
83
#01
HK-0498500-10 TERMINAL BASE
端子台
6
84
#01
HK-0498900-00 CONNECTOR PARTS
コネクタパーツ
1
85
#01
HK-0498900-0D CONNECTOR PARTS
コネクタパーツ
2
86 HK-0498500-10 TERMINAL BASE
端子台
10
87
#01
HK-0498500-10 TERMINAL BASE
端子台
8
88 400-48920 FRONT E PL
フロント Ｅ ＰＬ
1
89 HK-0498900-0D CONNECTOR PARTS
コネクタパーツ
2
90 HK-0498900-0D CONNECTOR PARTS
コネクタパーツ
2
91
#01
HK-0498900-00 CONNECTOR PARTS
コネクタパーツ
1
92 HK-0498900-00 CONNECTOR PARTS
コネクタパーツ
2
93 HK-0498500-10 TERMINAL BASE
端子台
8
94 HK-0498900-00 CONECTOR PARTS
コネクタパーツ
1
95 SL-6061292-TN SCREW
座金付き六角穴ボルト
8
96 400-48730 SENSOR PL
センサ ＰＬ
1
97 SL-4041091-SC SCREW M4 L=10
なべ小ねじセムス Ｍ ４ Ｘ ０．７ Ｌ ＝１０
4
98 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
4
99
#04
HB-0014200-00 RELAY
リレー
1
100
#04
HA-0053000-00 MAGNETIC CONTACTOR
マグネットコネクタ
2
101
#04
401-37853 TF INPUT CABLE (240V) ASM
ＴＦ 入力ケーブル（２４０ Ｖ）組
1
102
#04
401-37854 TF INPUT CABLE (220V) ASM
ＴＦ 入力ケーブル（２２０ Ｖ）組
1
103
#04
401-37855 TF INPUT CABLE (200V) ASM
ＴＦ 入力ケーブル（２００ Ｖ）組
1
104 400-48781 MAIN SW BR 5S
メイン ＳＷ ＢＲ ５ Ｓ
1
105
#10
400-94906 MAIN_SW_BR_5S
メインスイッチブラケット＿５ Ｓ
1
106 HN-0014900-00 CLAMP FILTER(L)
クランプフィルタ
1
107 HN-0014900-0A CLAMP FILTER
クランプフィルタ
1
108
#03
HX-0031400-00 SPIRAL TABE
スパイラルチューブ
0.1
109
#08
HX-0031400-00 SPIRAL TABE
スパイラルチューブ
2
110
#03
HX-0031400-0A SPIRAL TUBE
スパイラルチューブ
0.25
111
#08
HX-0031400-0A SPIRAL TUBE
スパイラルチューブ
5
112
#03
HX-0031400-0B SPIRAL TUBE
スパイラルチューブ
0.15
113
#08
HX-0031400-0B SPIRAL TUBE
スパイラルチューブ
5
114 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
3
115
#09
401-33357 GUIDE ROLLER PL
ガイドローラ PL
2
116
#09
E2732-721-000 BANK GUIDE ROLLER
バンクガイドローラ
4
117
#09
NM-6060001-SC NUT M6
六角ナット Ｍ ６ １種
4
118
#09
SL-6061492-TN BOLT
座金付き六角穴ボルト
8
119
#09
400-49671 COVER CUSHION
カバークッション
2
120
#09
SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
2
121
#09
401-33376 FRAME PROTECT PL
フレームプロテクト ＰＬ
2
122
#09
SM-1040601-SC SCREW M4X0.7 L=6
皿小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
6
123
#09
401-33374 FRONT E PL
フロント Ｅ ＰＬ
1
