1 - 2
Student Guide SIPLACE HF/HF3
Inhalt Ausgabe 09/2005
2
4.3.3.3 Einschaltsequenz der Pneumatikeinheiten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
4.3.3.4 Hauptventil X59 für Maschinenkomponenten. . . . . . . . . . . . . . . . . . . . . . . . . . . 40
4.3.3.5 Proportionalventil, Proportionalregler X58 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
4.3.3.6 Sicherheitsventil X60 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
4.3.3.7 Kühlung der Motoren der Y-Achse im Bestückbereich 1/2. . . . . . . . . . . . . . . . . 43
4.3.3.8 Kühlung der Motoren der X-Achsen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
4.3.4 Druckluftversorgung Gurtschneider . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
4.3.5 Druckluftversorgung Andockeinheit (BE-Tisch) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
4.3.6 Bulk Case-System . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
4.3.7 Druckluftversorgung Collect & Place-Kopf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
4.3.8 Druckluftversorgung Twin Kopf. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
4.3.8.1 Druckluftverteilung Twin Kopf. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
4.3.8.2 Vakuum und Blasluft am Twin Kopf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
4.3.8.3 Sicherheitsmodus Z-Achse. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
1 - 3
Student Guide SIPLACE HF/HF3
Ausgabe 09/2005 4 Energieversorgung an der Maschine
3
4 Energieversorgung an der Maschine
4.1 Überblick
Die Abbildung unten zeigt, wo die zum Betrieb des Systems erforderlichen, energieliefernden und
-verteilenden Komponenten untergebracht sind:
– Stromversorgung mit Hauptverteiler (Pos. 1)
– Sektorenverteiler Sektor 2 (Pos. 2)
– Pneumatikeinheit (Pos. 3)
– Sektorverteiler Sektor 4 (Pos. 4)

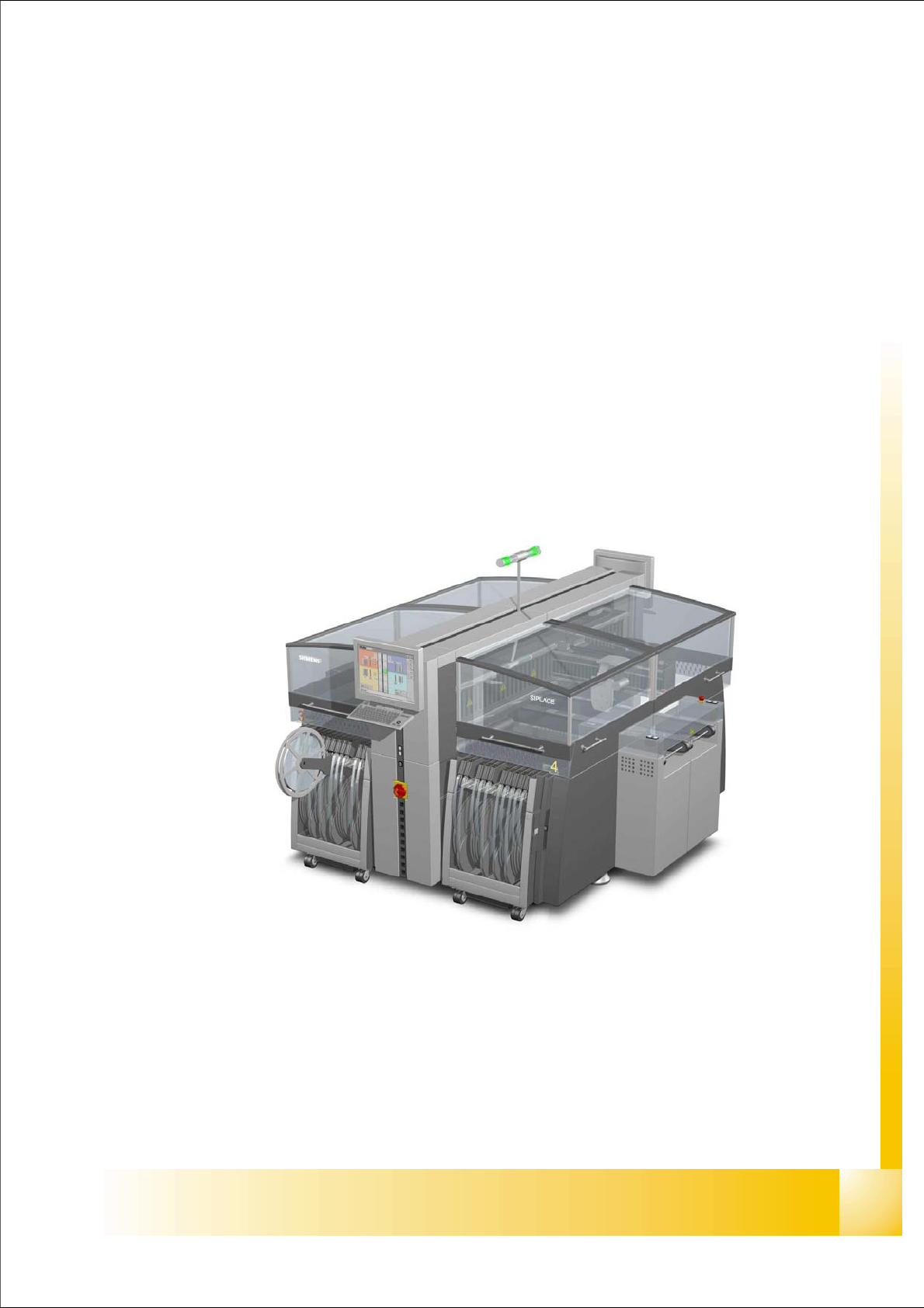

Abb. 4.1 - 1 Hauptkomponenten der HF/HF3
S
t
r
o
m
v
e
r
s
o
r
g
u
n
g
Sektor 4
Sektor 2
P
n
e
u
ma
t
i
k
-
E
i
n
h
e
i
t
3
1
4
2
1 - 4
Student Guide SIPLACE HF/HF3
4 Energieversorgung an der Maschine Ausgabe 09/2005
4
4.1.1 Überblick Stromversorgung
Abb. 4.1 - 2 Haupt-Stromversorgung
Legende
(1) Gleichspannungswandler 24 V (2) Gleichspannungswandler 5 V und zusätz-
lich 24V bei HF3
(3) Sicherheitskombination Relais K6 (4) F5 für Sternachse
(5) F11 für Einschaltstrombegrenzer Trans-
formator
1
2
3
4
5
Hauptverteiler
Spannungsversorgung
Einsachaltstrombegrenzung:
a: Trafo: EST
b: Servo: Ess
Trafo T2
Trafo T1
T1
T2
Sicherung F61 - Sicherung F142
Einschaltstrombegrenzung
Bau-
gruppe
Bezeichnung Kontakt Spannung
X100 Hauptstromversorgung L1, L2, L3 3 x 204 VAC / 3 x 380 VAC
3 x 400 VAC / 3 x 415 VAC
X102 Service-Steckdose 115 VAC / 220 VAC / 230 VAC / 240 VAC
Q1 Hauptschalter 1, 3, 5 u.
2, 4, 6
3 x 204 VAC / 3 x 380 VAC
3 x 400 VAC / 3 x 415 VAC
Q2 Motorschutzschalter 1, 3, 5 u.
2, 4, 6
3 x 204 VAC / 3 x 380 VAC
3 x 400 VAC / 3 x 415 VAC
K1 Hauptschütz 1, 3, 5 u.
2, 4, 6
3 x 204 VAC / 3 x 380 VAC
3 x 400 VAC / 3 x 415 VAC
K2 Schütz 1, 3, 5 u.
2, 4, 6
3 x 177 VAC
K3 Schütz 1, 3, 5 u.
2, 4, 6
3 x 177 VAC
