1 - 5 S tudent Guide SIPLACE HF/HF3 Ausgabe 09/2005 4 Energiev ersorgung an der Maschine 5 K4 Schütz 1, 3, 5,2, 4, 6 3 x 177 V AC K5 Schütz A1 (+) – A2 (- ) 1,2 3,4 5,6 24VDC 24 VDC an GND 24 VDC an GND 24 VDC an GND K6 …
1 - 4
Student Guide SIPLACE HF/HF3
4 Energieversorgung an der Maschine Ausgabe 09/2005
4
4.1.1 Überblick Stromversorgung
Abb. 4.1 - 2 Haupt-Stromversorgung
Legende
(1) Gleichspannungswandler 24 V (2) Gleichspannungswandler 5 V und zusätz-
lich 24V bei HF3
(3) Sicherheitskombination Relais K6 (4) F5 für Sternachse
(5) F11 für Einschaltstrombegrenzer Trans-
formator
1
2
3
4
5
Hauptverteiler
Spannungsversorgung
Einsachaltstrombegrenzung:
a: Trafo: EST
b: Servo: Ess
Trafo T2
Trafo T1
T1
T2
Sicherung F61 - Sicherung F142
Einschaltstrombegrenzung
Bau-
gruppe
Bezeichnung Kontakt Spannung
X100 Hauptstromversorgung L1, L2, L3 3 x 204 VAC / 3 x 380 VAC
3 x 400 VAC / 3 x 415 VAC
X102 Service-Steckdose 115 VAC / 220 VAC / 230 VAC / 240 VAC
Q1 Hauptschalter 1, 3, 5 u.
2, 4, 6
3 x 204 VAC / 3 x 380 VAC
3 x 400 VAC / 3 x 415 VAC
Q2 Motorschutzschalter 1, 3, 5 u.
2, 4, 6
3 x 204 VAC / 3 x 380 VAC
3 x 400 VAC / 3 x 415 VAC
K1 Hauptschütz 1, 3, 5 u.
2, 4, 6
3 x 204 VAC / 3 x 380 VAC
3 x 400 VAC / 3 x 415 VAC
K2 Schütz 1, 3, 5 u.
2, 4, 6
3 x 177 VAC
K3 Schütz 1, 3, 5 u.
2, 4, 6
3 x 177 VAC
1 - 5
Student Guide SIPLACE HF/HF3
Ausgabe 09/2005 4 Energieversorgung an der Maschine
5
K4 Schütz 1, 3, 5,2, 4, 6 3 x 177 VAC
K5 Schütz A1 (+) – A2 (-
)
1,2
3,4
5,6
24VDC
24 VDC an GND
24 VDC an GND
24 VDC an GND
K6 (SSK) Sicherheitskombination L+, X3, X5 24 VDC an GND
F1 Sicherung Service-Steck-
dose;
1-polig
1, 2 115 VAC / 220 VAC
230 VAC / 240 VAC
F2 Sicherung BE-Tisch;
3-polig
1, 3, 5 u.
2, 4, 6
3 x 36 VAC
F4 Sicherung X- /Y-Achse;
3-phasig.
1, 3, 5 u.
2, 4, 6
3 x 177 VAC
F5 Sicherung Stern-Achse;
1-phasig
1, 2 145 VDC an GND
F6 Sicherung Z- und DP-
Achse;1-phasig.
1, 2 39 VDC an GND
F7 Sicherung Sekundärkreis;
3-phasig
1, 3, 5 u.
2, 4, 6
3 x 230 VAC
F8 Sicherung LP-Transport;
1-phasig
1, 2 33 VDC an GND
F10 Sicherung Gleichrichter V7
und V70; 3-phasig
1, 3, 5 u.
2, 4, 6
3 x 39 VAC
F11 Sicherung Einschaltstrom-
begrenzer 1-phasig
1, 2 33,6 VDC an GND
F12 Sicherung Beleuchtung
1-polig
1, 2 52 VDC an GND
F13 Sicherung Monitor;
1-polig
1, 2 26 VDC an GND
F14 Sicherung Kühlvorrichtung
Y-Motor
1-phasig
1, 2 26 VDC an GND
F61 / F62 Sicherung Gleichrichter V4 3 x 28 VAC
F81 / F82 Sicherung Gleichrichter V5 3 x 23,8 VAC
F111 / F112 Sicherung Gleichrichter V8 3 x 23,8 VAC
F131 / F132 Sicherung Gleichrichter V10 3 x 19,7 VAC
F141 / F142 Sicherung Gleichrichter V11 3 x 18,7 VAC
1 - 6
Student Guide SIPLACE HF/HF3
4 Energieversorgung an der Maschine Ausgabe 09/2005
6

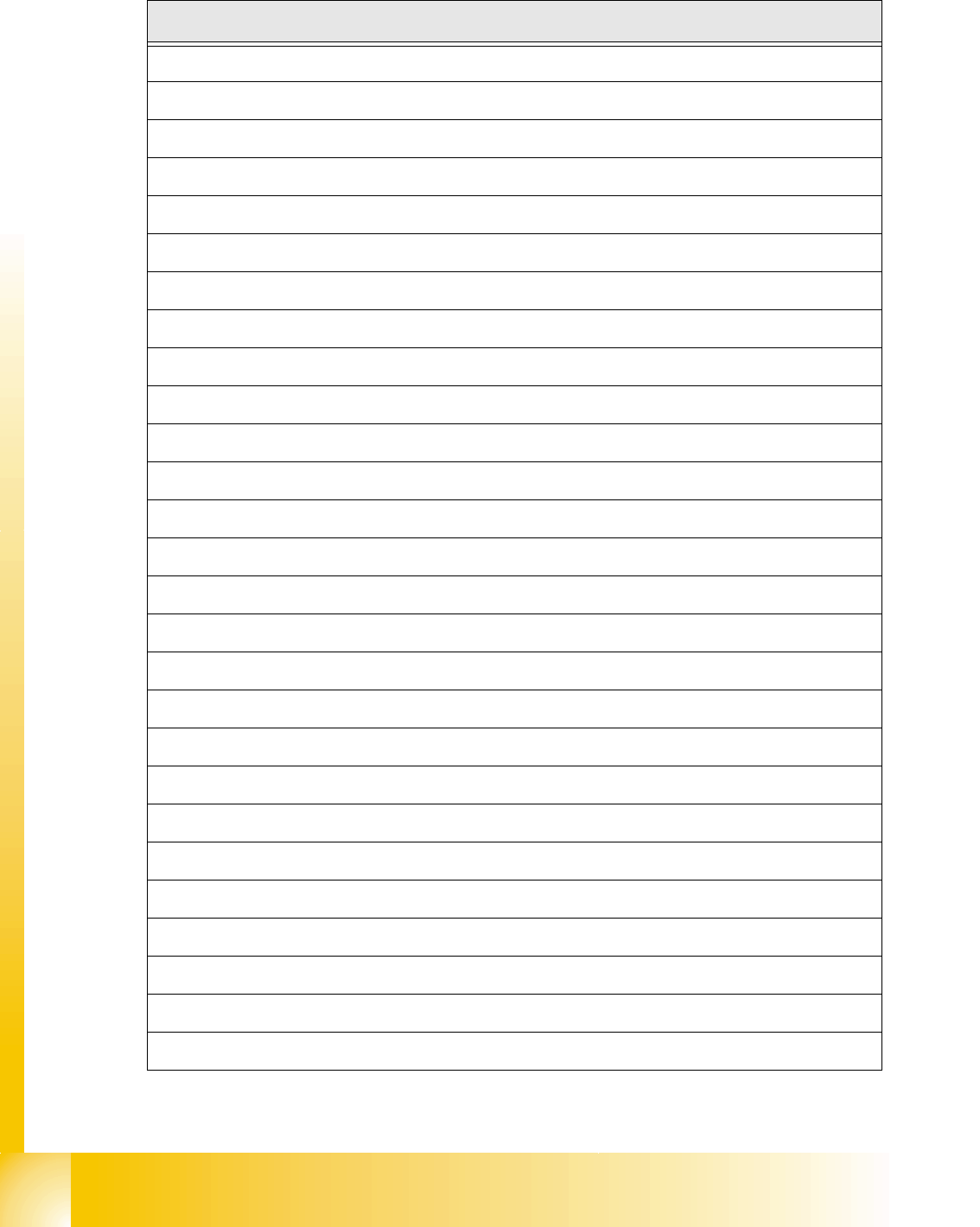

Bemerkungen:
