1 - 8
Student Guide SIPLACE HF/HF3
4 Energieversorgung an der Maschine Ausgabe 09/2005
8
4.2.2 Hauptverteiler, Sektor 2
Abb. 4.2 - 1 Hauptverteiler, Sektor 2
Legende:
1. Klemmenleiste X1qa (GND, +5V, +15V, -15V, +24V, verschiedene Signale)
2. DC/DC Wandler für Twin Head stationäre Kameras und die LP-Kamera
Bestückbereich 2
3. Steuerplatine Beleuchtung Visionsystem für stationäre Kameras Twin Head
4. CAN-Bus E/A-Modul (SLIO)
5. Anschlussleiste (Anschluss X2qa - X16qa, X74qa)
52
3
1
4
1 - 9
Student Guide SIPLACE HF/HF3
Ausgabe 09/2005 4 Energieversorgung an der Maschine
9
4.2.3 Zwischenverteiler, Sektor 4

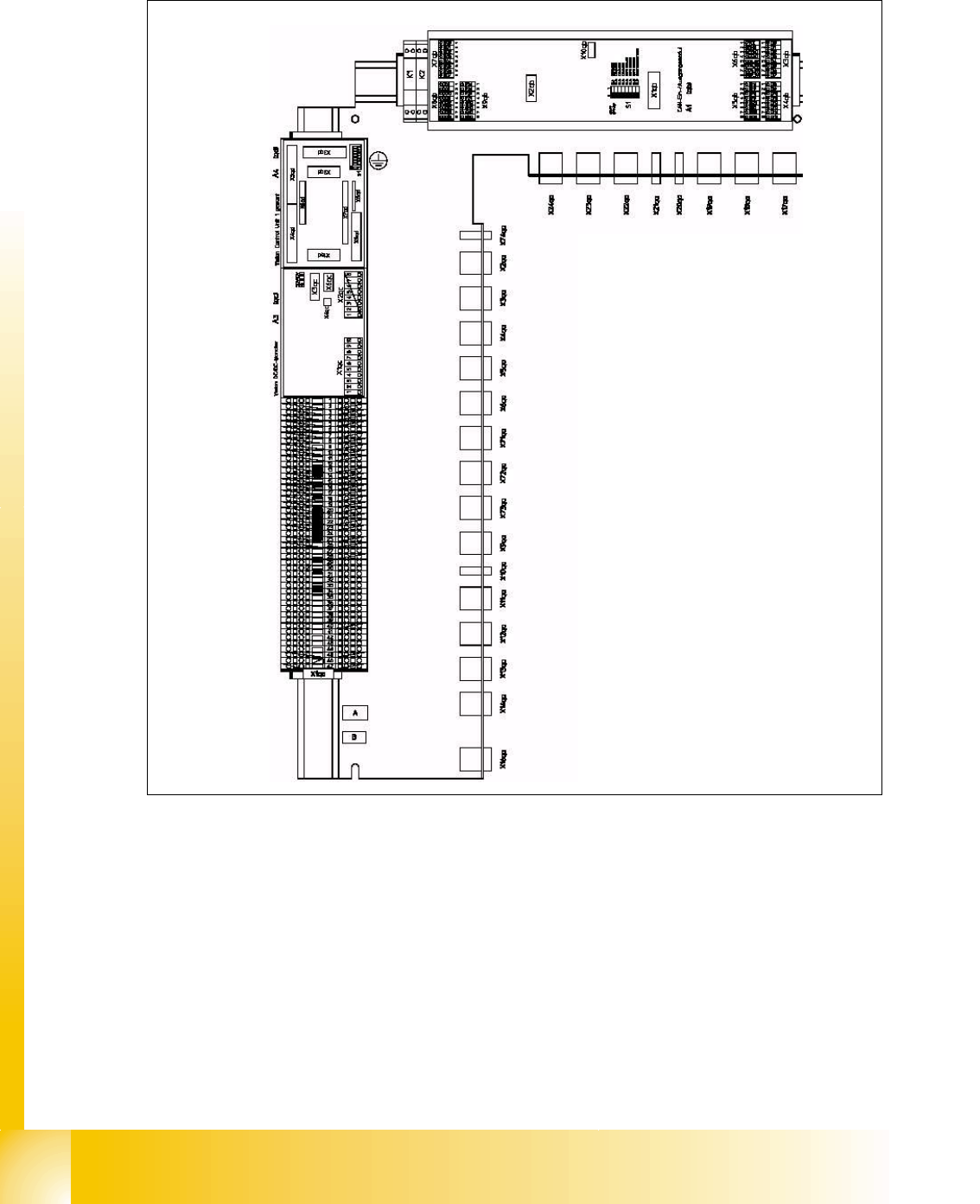

Abb. 4.2 - 2 Zwischenverteiler, Sektor 4
Legende:
(1) Klemmenleiste X1ra ((GND,+5V,+15V,-15V,+24V,+52V, verschiedene Signale)
(2) DC/DC Verteiler für LP-Kamera (und zukünftige Anwendung stationäre Kameras) im Bestück-
bereich 1
(3) Steuerplatine Beleuchtung für Visionsystem für stationäre Kameras Bestückbereich 1
(zukünftige Anwendung).
(4) CAN E/A-Modul (SLIO)
(5) Anschlussleiste (Anschluss X3ra - X6ra, X10ra- X14ra, X71ra-X74ra)
52
3
1
4
1 - 10
Student Guide SIPLACE HF/HF3
4 Energieversorgung an der Maschine Ausgabe 09/2005
10
4.2.4 Stromversorgung
Die Stromversorgung ist auf einem kompakten Einschubmodul montiert und befindet sich auf der
linken Seite. Beim Betrachten von außen ist nur der rote Hauptschalter zu sehen.
Der Zugang zur Stromversorgung ist durch eine abschliessbare Tür gesichert.
Bei geöffneter Abdeckung kann der Status der folgenden Schutzvorrichtungen leicht überwacht
werden:
Motorschutzschalter
Hauptschütz
Sicherheitsrelais
Leistungsschalter
Bei geöffneter Tür kann der Status aller Schutzschalter, Schütze und der Zustand der Sicher-
heitskombination (SSK) überwacht werden.
Folgende Arbeiten sind notwendig um die Stromversorgung auf die länderspezifischen Anforde-
rungen umzustellen:
(1) die Sperrvorrichtung entriegeln
(2) das Modul herausziehen
(3) die länderspezifischen Änderungen vorzunehmen

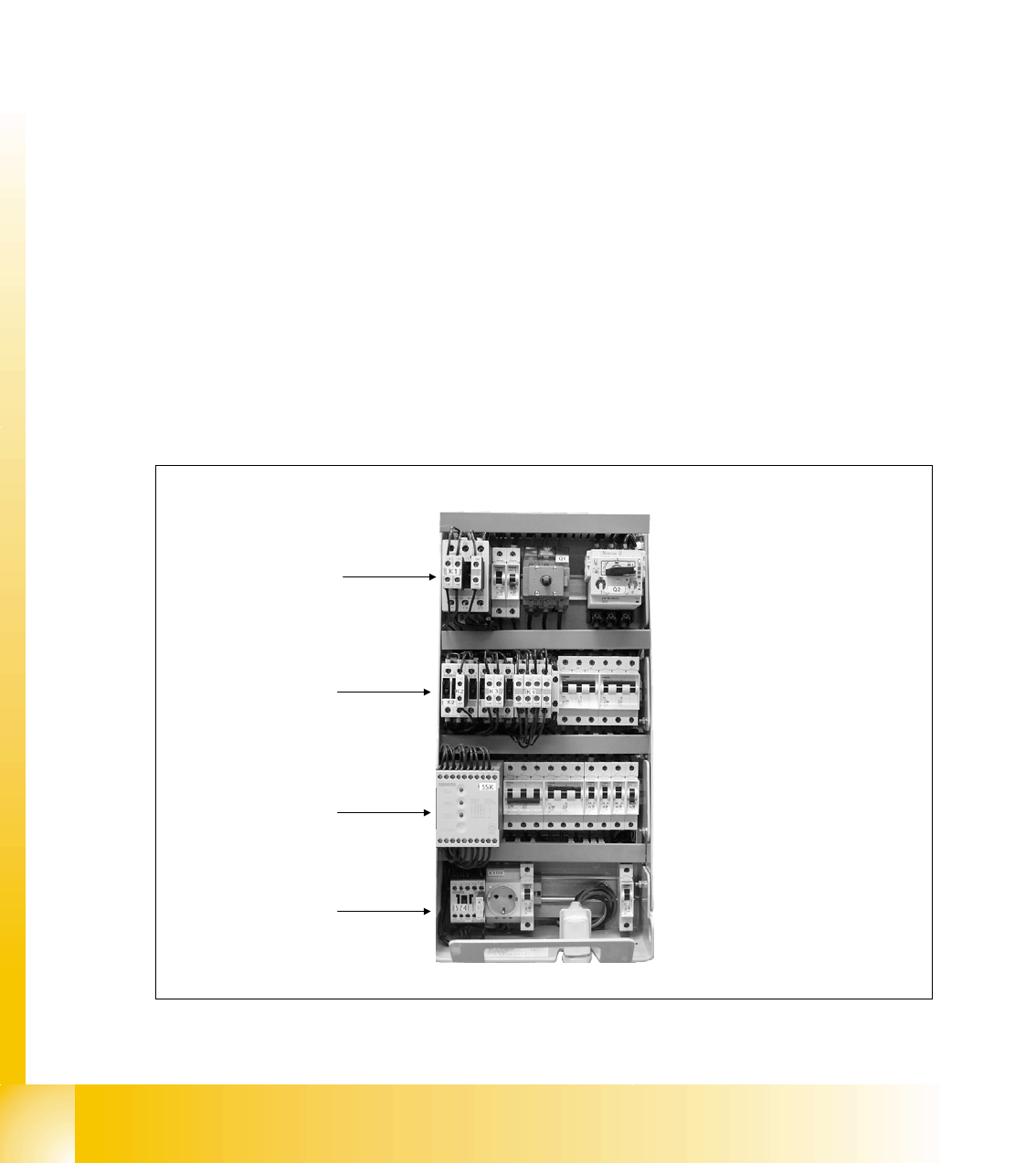

Abb. 4.2 - 3 Hauptstromversorgung
SSK
K5
K2, K3, K4
K1
