1 - 17 S tudent Guide SIPLACE HF/HF3 Ausgabe 09/2005 4 Energiev ersorgung an der Maschine 17 4.2.4.5 DC/DC W andler (Gleichspannungs wandler) in der Haupt stromversorgung Die beiden DC/DC W andler , bezeichnet mit U20 un…
1 - 16
Student Guide SIPLACE HF/HF3
4 Energieversorgung an der Maschine Ausgabe 09/2005
16
4.2.4.4 Spannungen in der Stromversorgung nach dem Einschalten
Wenn der Hauptschalter eingeschaltet wird, werden folgende Spannungen erzeugt und an die
Module geschaltet oder nicht (freigegeben oder nicht freigegeben):
Spannungen an der Servicesteckdose
4
HINWEIS: Die Servicesteckdose kann nur verwendet werden, wenn das Bestücksystem mit
einer 5-adrigen Leitung mit Neutralleiter (L1, L2, L3, N, PE) an die Hauptstromversorgung an-
geschlossen ist. 4
Spannung Module Status
260 VDC X/Y Servomodul nicht freigegeben
150 VDC Servomodul nicht freigegeben
34 VDC Leiterplattentransport nicht freigegeben
24 VDC Gurtschneider nicht freigegeben
34 VDC SZ1Einschaltstrombegrenzung freigegeben
52 VDC DC/DC Wandler Hauptstromversor-
gung
freigegeben
52 VDC Beleuchtung P&P Kamera ( IC/FC) freigegeben
52 VDC Power Fail freigegeben
40 VDC Z-/DP-Achse freigegeben
40 VDC BE-Tisch freigegeben
28 VDC Monitor freigegeben
24 VDC Ventilator freigegeben
230 oder 115 oder 240
VAC
Servicesteckdose unabhängig vom Hauptschal-
ter
230 VAC (Europa) Eingang 3 x 400 VAC
115 VAC (U. S. A.) Eingang 3 x 204 VAC
130 VAC (sonstige) Eingang 3 x 230 VAC
220 VAC (sonstige) Eingang 3 x 380 VAC
240 VAC (sonstige) Eingang 3 x 415 VAC
1 - 17
Student Guide SIPLACE HF/HF3
Ausgabe 09/2005 4 Energieversorgung an der Maschine
17
4.2.4.5 DC/DC Wandler (Gleichspannungswandler) in der Hauptstromversorgung
Die beiden DC/DC Wandler, bezeichnet mit U20 und U30 erzeugen die 24+ VDC und 5+ VDC,
die in der gesamten elektrischen Anlage verwendet werden. Sie befinden sich in der Hauptstrom-
versorgung.
DC/DC Wandler U20:
1. +24 VDC, erzeugt aus 52 VDC ist wird für folgende Module verwendet:
– Servo Enable
– SSK Relais K6
– Einschaltstrombegrenzung Servo
– Allgemeine 24V Spannungsversorgung für die Maschine
2. +24 VDC, erzeugt aus 52 VDC an der HF3 ,wird für folgende Module verwendet:
– Lüfter Axis Unit
– LP-Transportsteuerung
DC/DC Wandler U30
5VDC Spannung für die gesamte Maschine

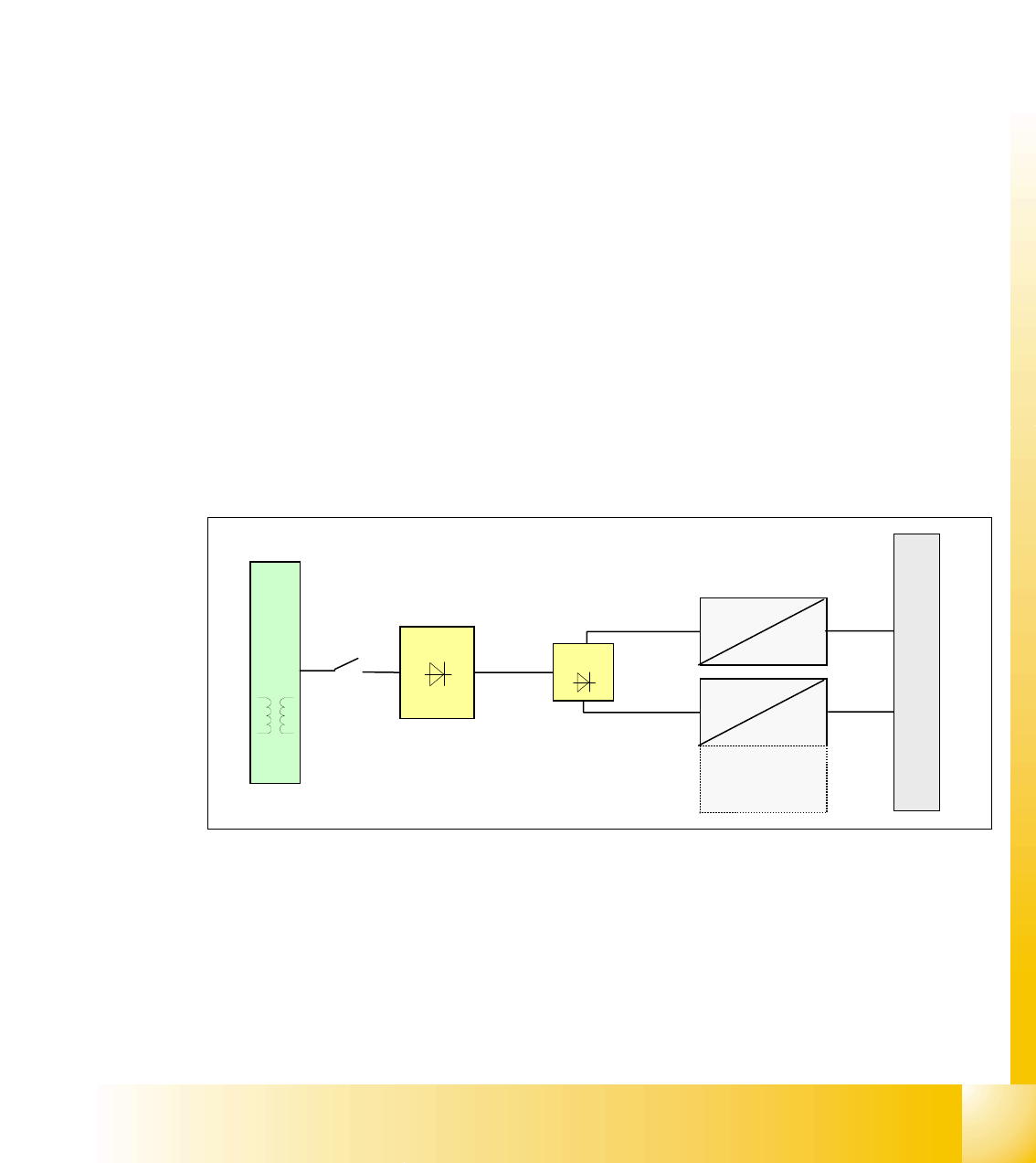

Abb. 4.2 - 8 DC/DC Wandler Hauptstromversorgung
T1
U7
52 VDC
24 VDC
52 VDC
5 VDC
U6
F10
Hauptverteiler Stromversorgung
24 VDC für
HF3
1 - 18
Student Guide SIPLACE HF/HF3
4 Energieversorgung an der Maschine Ausgabe 09/2005
18
4.2.5 Stromversorgung Computereinschub
Nach dem Einschalten des Hauptschalters wird der DC/DC Wandler im
Computereinschub mit 52 VDC versorgt. Dadurch werden folgende Spannungen erzeugt:
+ 3.3 VDC / 6A zur Versorgung der CPU-Maschinencontroller und CPU-Stationsrechner.
+ 5 VDC / 6A zur Versorgung der digitalen Schaltungen.
± 12 VDC zur Versorgung der digitalen Schaltungen.
4
± 15 VDC (nicht verwendet, LED aus) 4
4
4

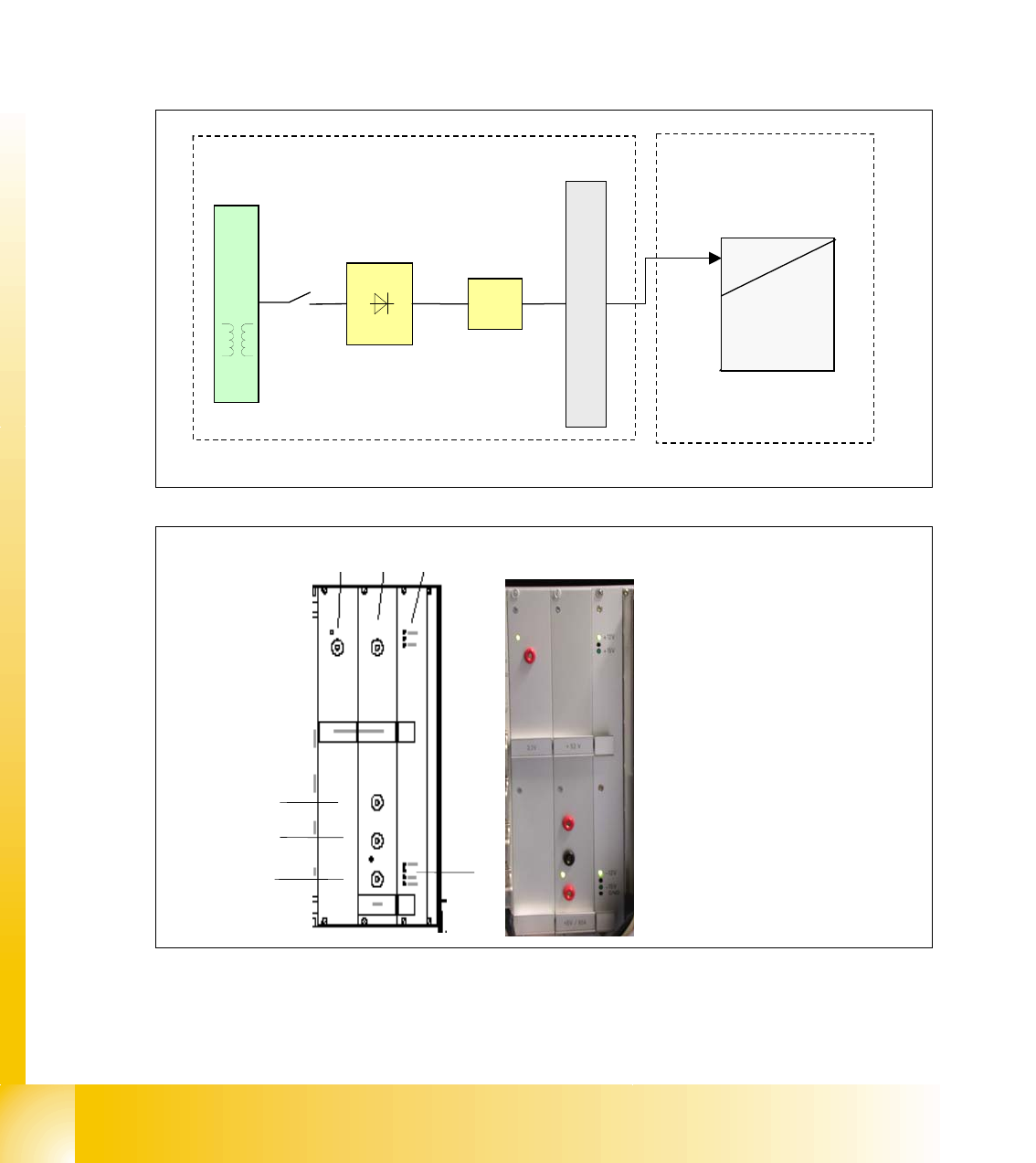

Abb. 4.2 - 9 DC/DC Wandler Computereinschub
Stromversorgung
52 VDC
5 VDC
52 VDC
+ 3.3 V
+ 5V/6A
+- 12V
+- 15V
GND
U6
T1
U7
F10
Hauptverteiler Stromversorgung
Computer-Einheit
Nicht verwendet: +- 15V
123
4
5
6
7
1. Spannung 3.3 V (CPU)
2. Nicht verwendet
3. LED +12 V (EIN) und +15 V (AUS)
4. Spannung +52 V
5. GND
6. Spannung 5 VDC, 6A
7. LED -12 VDC, GND, -15 VD
