1 - 35 S tudent Guide SIPLACE HF/HF3 Ausgabe 09/2005 4 Energiev ersorgung an der Maschine 35 4.3.3 Pneumatikeinheit Die Pneumatikeinheit ist auf einem kompa kten Einschubmodul montiert. Die Einheit ist d urch eine abschl…
1 - 34
Student Guide SIPLACE HF/HF3
4 Energieversorgung an der Maschine Ausgabe 09/2005
34
4.3.2 HF Pneumatiksystem
Die Druckluft mit 5-10 Bar strömt durch den Filter und wird in zwei Hauptpfade verteilt. Dadurch
werden das Proportionalventil und das Hauptventil mit Druckluft versorgt.
Abb. 4.3 - 1 Übersicht Pneumatiksystem
Proportional
Ventil X58
Andock-
einheit 3
Andock-
einheit 4
Andock-
einheit 1
Andock-
einheit 2
Gurtschneider 4
Gurtschneider 1
Gurtschneider 2
Gurtschneider 3
Verteiler
Bulk-Case
Eingangsdruck
5-10 Bar
C&P-Kopf
Twin Kopf Segment 1
Twin Kopf Segment 2
Verteiler
Verteiler
4
.
6
+
0
.
1
B
a
r
5
+
0
.
1
B
a
r
2.5 +-0.5 Bar
einstellbar
4.8+0.1 Bar output Prop.Ventil
(nicht mnanuell einstellbar)
Breitenverstellung
Hubtisch
Verteiler
5
+
0
.
1
B
a
r
e
i
n
s
te
l
l
b
a
r
Pipettenwechsler 4
Pipettenwechsler 3
Pipettenwechsler 2
Pipettenwechsler 1
Sicherheitsventil
X60
Verteiler
Hauptventil X59
5
+
0
.
1
B
a
r
2
.
5
+
-
0
.
5
B
a
r
4
.
6
+
0
.
1
B
a
r
1 - 35
Student Guide SIPLACE HF/HF3
Ausgabe 09/2005 4 Energieversorgung an der Maschine
35

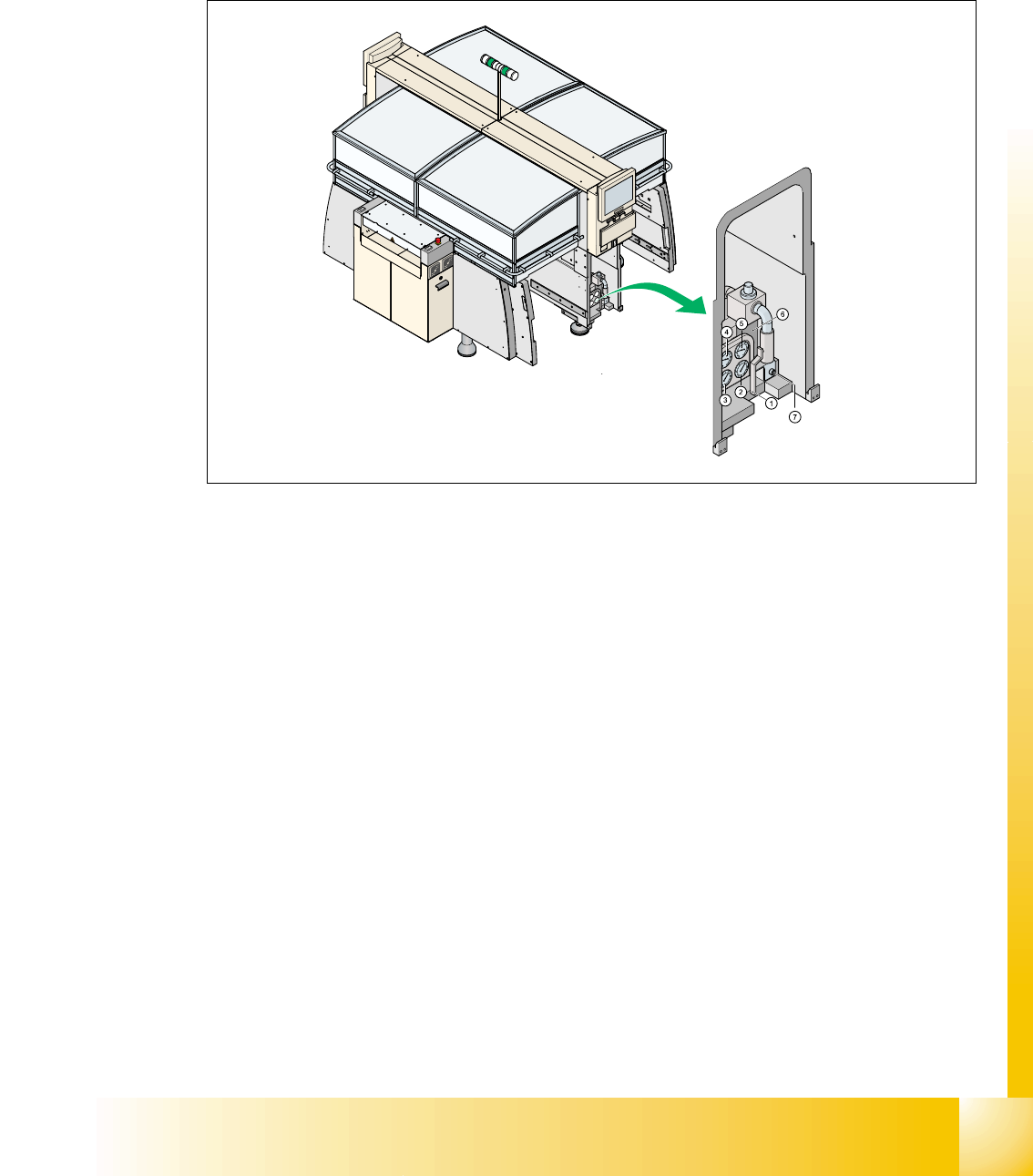

4.3.3 Pneumatikeinheit
Die Pneumatikeinheit ist auf einem kompakten Einschubmodul montiert. Die Einheit ist durch eine
abschliessbare Tür gesichert und enthält die komplette Druckluftversorgung und die Schnittstellen
zu den vor- und nachgeschalteten Stationen.
Abb. 4.3 - 2 Pneumatikeinheit
Die zugeführte Druckluft (5-10 Bar) strömt durch den Filter und das Manometer "Eingangsdruck"
(Manometer No.1, siehe nächstes Bild und teilt sich dann in zwei Hauptwege auf:
Weg 1: Proportionalventil X58 zur Regelung von 4.8 + 0.1 Bar (automatisch geregelt)
– Collect & Place Kopf (Eingang Vakuumerzeuger Kopf 4.6 +0.1)
– Twin Kopf Segment 1 (Eingang Vakuumerzeuger Kopf 4.6 +0.1))
– Twin Kopf Segment 2 (Eingang Vakuumerzeuger Kopf 4.6 +0.1))
Weg 2: Hauptventil X59 zur Regelung 5 +0.1 Bar (manuell regelbar)
– Andockeinheit BE-Tisch
– Transport (Breitenverstellung und Hubtisch)
– Drossel zur manuellen Regelung des Luftdrucks füi Bulk-Case und Pipettenwechsler, redu-
ziert auf 2.5 +-0.5 bar
– Sicherheitsventil X60 für Gurtschneider und Transport
1 - 36
Student Guide SIPLACE HF/HF3
4 Energieversorgung an der Maschine Ausgabe 09/2005
36

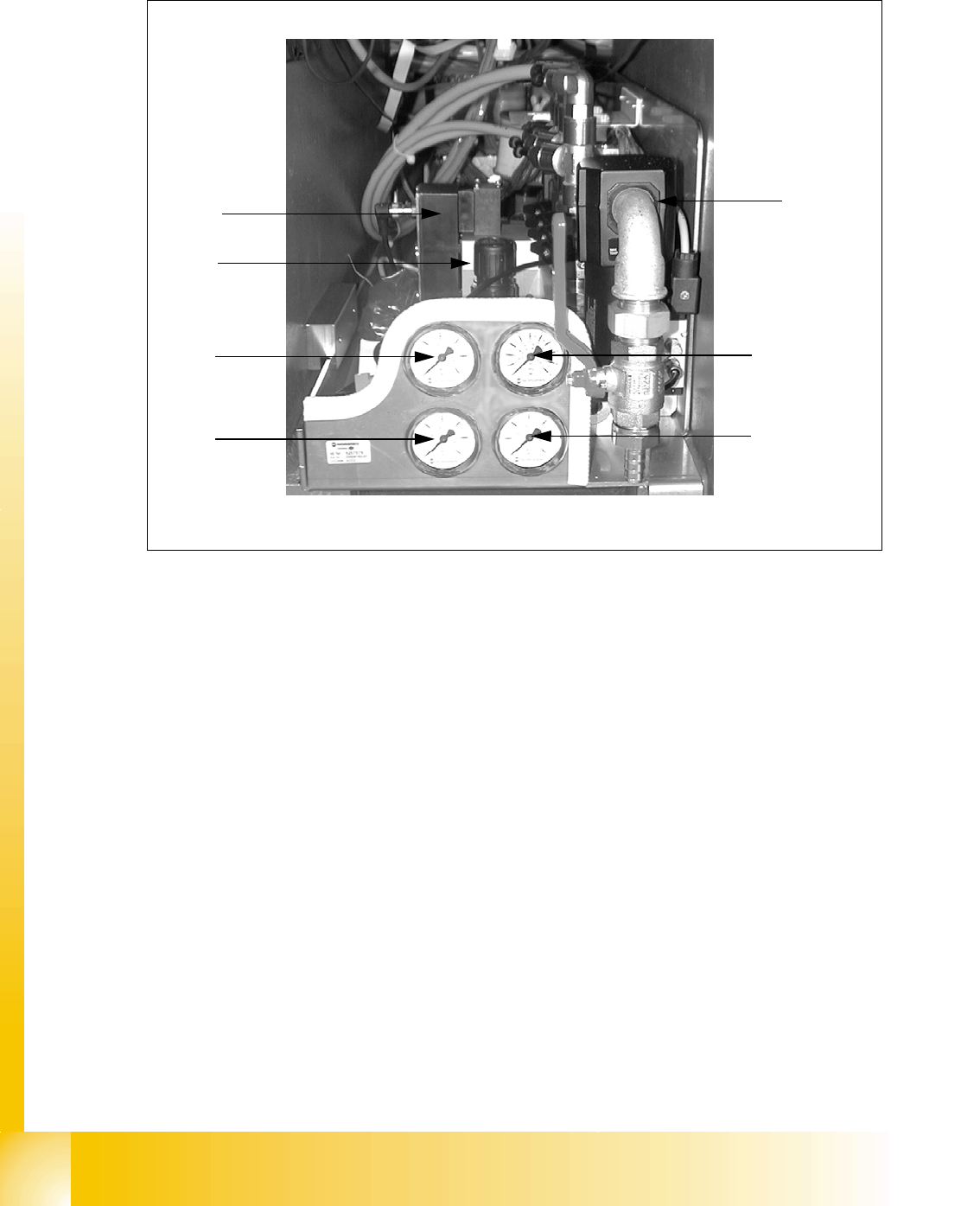

4.3.3.1 Manometeranordnung
Abb. 4.3 - 3 Pneumatikeinheit: Manometeranordnung
Legende:
(1) Manometer für Eingangsdruck 5-10 Bar
(2) Manometer für Bulk-Case und Pipettenwechsler 2.5 +-0.5 bar
(3) Manometer für Portale 4.8 +0.1 Bar (Vakuum für C&P-Kopf und Twin Kopf)
(4) Manometer 5.0 +0.1 Bar für Maschinenkomponenten
(Gurtschneider, Transport, Andockeinheit BE-Tisch)
(5) Drucksensor Proportionalventil (Bestückköpfe)
(6) Filter
(7) Regler für Maschinenkomponenten (Gurtschneider, Transport, Andockeinheit BE-Tisch)
1
4
6
5
2
3
7
