1 - 19 S tudent Guide SIPLACE HF/HF3 Ausgabe 09/2005 5 Port al 19 5.4 Spursignale und Nullimpuls 5.4.1 Überprüfung Nullimpuls Der Nullimpuls muss von der Leseei nheit sicher und einwandfrei er kannt werden. Um dies siche…
1 - 19
Student Guide SIPLACE HF/HF3
Ausgabe 09/2005 5 Portal
19
5.4 Spursignale und Nullimpuls
5.4.1 Überprüfung Nullimpuls
Der Nullimpuls muss von der Leseeinheit sicher und einwandfrei erkannt werden. Um dies sicher
zu stellen kann der analoge sowie auch der digitale Nullimpuls überprüft werden.
Werden z.B. Störimpulse als Nullimpuls während der Referenzfahrt der Achse erkannt kommt es
zum Bestückversatz.
An den Inkrementalen Längenmessystemen können keine elektrischen Einstellungen durchge-
führt werden.
5.4.1.1 Messen des analogen Nullimpuls
Abb. 5.4 - 1 Meßaufbau für die Überprüfung des analogen Nullimpulses und der analogen Spursignale
Inkrementalgeber
X - Achse
Inkrementalgeber Y - Achse
1 - 20
Student Guide SIPLACE HF/HF3
5 Portal Ausgabe 09/2005
20
Messablauf 5
➠ Meßsystem-Tester an Inkrementalgeber anschließen.
➠ Hauptschalter "EIN"
➠ Oszilloskop am Meßsystem-Tester anschließen.
➠ Stellen Sie den Meßadapter auf "Oszilloskop eichen" und positionieren Sie das Signal in die
obere Bildschirmmitte.

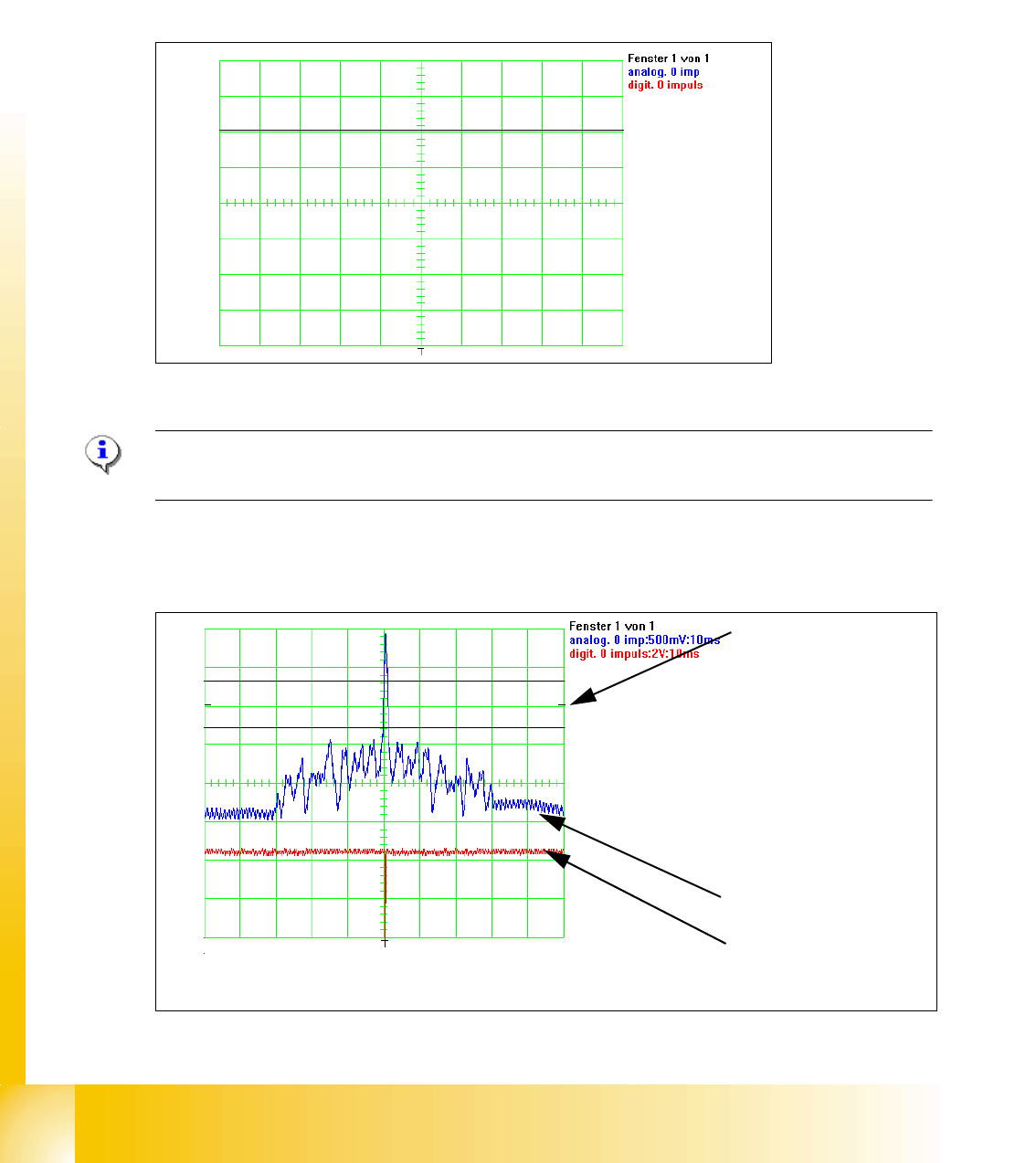

Abb. 5.4 - 2 Ausgangsstellung zum Nullimpulse messen.
Hinweis:
Es ist der erste Nullimpuls nach dem Endlagebero zu kontrollieren.
➠ Schieben Sie das Portal mit der Hand über den ersten Nullimpuls.
➠ Es sollte sich folgendes Bild auf dem Oszilloskop einstellen.
Abb. 5.4 - 3 Richtig eingestellte Leseeinheit
Ausgangsstellung
1)Im Toleranzband von
- 0,3 V dürfen keine
Störimpulse auftre-
ten.
2)Der analoge Nullim-
puls muss die Schalt-
schwelle mind. um
0,3V überschreiten
analoger Nullimpuls
digitaler Nullimpuls
1
2
