1 - 23
Student Guide SIPLACE HF/HF3
Ausgabe 09/2005 5 Portal
23
5.4.2 Überprüfung der Spursignale
5.4.2.1 Analoge Spursignale
Zur Überprüfung der Spursignale schließen Sie den Spursignal-Tester und das Oszilloskop wie
unter Punkt 5.4.1.1 beschrieben an.
➠ Schalten Sie die Maschine ein
➠ Spursignal-Tester auf Schalterstellung "Oszi eichen"
➠ Oszilloskop auf Stellung "DC, Refr., Non Store, Auto (20 ms)"
➠ Spannungsbereich V/Division stufenweise bis auf 0,5 V/Div. verkleinern.
➠ Oszilloskop auf Stellung "X / Y" ==> Leuchtpunkt erscheint !
➠ Verschieben Sie den Leuchtpunkt, so dass dieser in der Bildschirmmitte erscheint
➠ Meßsystem-Tester auf Stellung "Sinus Verstärker Ausgang"
➠ Ausgewählte Achse von Hand hin und her bewegen.
➠ Es sollte sich folgendes Bild auf dem Oszilloskop einstellen.

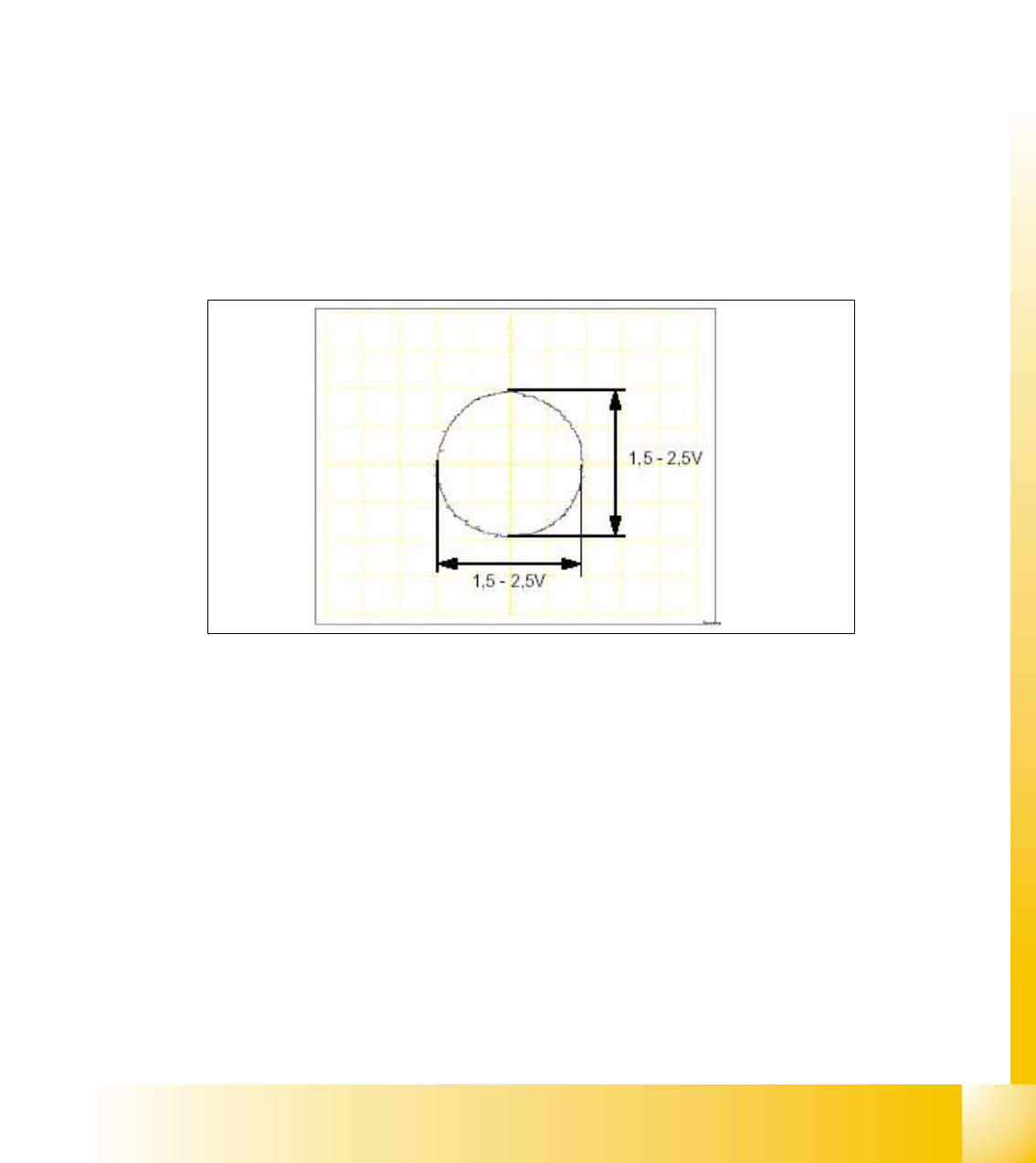

Abb. 5.4 - 6 Analoge Spursignale A und B in X/Y Betriebsart des Oszilloskops
➠ Schalten Sie das Oszilloskop auf Normalbetrieb.
➠ Es sollte sich folgendes Bild auf dem Oszilloskop einstellen.
1 - 24
Student Guide SIPLACE HF/HF3
5 Portal Ausgabe 09/2005
24
Abb. 5.4 - 7 Analoge Spursignale 90° phasenverschoben
5.4.2.2 Digitale Spursignale
Zur Überprüfung der digitalen Spursignale schließen Sie den Spursignal-Tester und das Oszillos-
kop wie unter Punkt 5.4.1.2 beschrieben an.
Der Messablauf ist identisch wie unter Punkt 5.4.2.1 beschrieben.
Abb. 5.4 - 8 Digitale Spursignale 90° phasenverschoben
Spur A / track A
Spur B / track B
1 - 25
Student Guide SIPLACE HF/HF3
Ausgabe 09/2005 5 Portal
25
5.5 Achsansteuerung
5.5.1 Baugruppen der Achsansteuerung
Der Regelkreis für die Ansteuerung der X- und Y-Achsen besteht im wesentlichen aus folgenden
Komponenten.
– Achskarte mit VC 3 Controller
–Servokarte (TDS)
– 3 Phasen AC Linearmotor
– Meßsystem (Inkrementalmaßstab und Inkrementalgeber (Leseeinheit))
Um die Linearmotore vor Übertemperatur zu schützen besitzen alle Linearmotore einen internen
Temperatursensor.
Abb. 5.5 - 1 Baugruppen "Achsansteuerung"
Achskarte A363 mit VC 3 Controller (VC = Velocity Commutation)
Steuersignale I
soll "W" und I soll "U"
Servokarte steuert direkt den Linearmotor an, die Zwischenkreisspannung
beträgt 250V.
LED‘s am Servoverstärker:
– Versorgungsspannung eingeschaltet
– Servo enable, wenn die Freigabe von der Achskarte vorhanden ist.
– Anzeige Effekivstrombegrenzung kürzer 2,5 s.
– Störung: Überspannung, -strom, -temperatur oder Nennstrom-Über-
schreitung die länger als 2,5 sec. dauert
3 Phasen AC Linearmotor für X-und Y-Achsen mit integriertem Temperatur-
sensor.
Zwischen dem Motor und der Leseeinheit besteht eine feste mechanische
Verbindung.
Inkrementalgeber: Übermittlet der Achskarte die genaue Position der Achse.
Die Spursignale sind die einzigen Rückkopplungssignale der Achsansteue-
rung.
