1 - 27
Student Guide SIPLACE HF/HF3
Ausgabe 09/2005 5 Portal
27
Hinweis
Verwenden Sie für die Aufnahme der Kurve "Stromsollwert" einen RC - Filter.
Die Endemeldung muss an der Adapterplatine "Achsenprüfgerät", bei gedrücktem Schalter,
abgegeriffen werden.
5.5.2.2 Meßaufbau mit SAT-Box
Hinweis
Die Einstellungen an der SAT-Box und und die Benutzung des SITEST - Programms, sind in der
Einstellanleitung beschrieben.

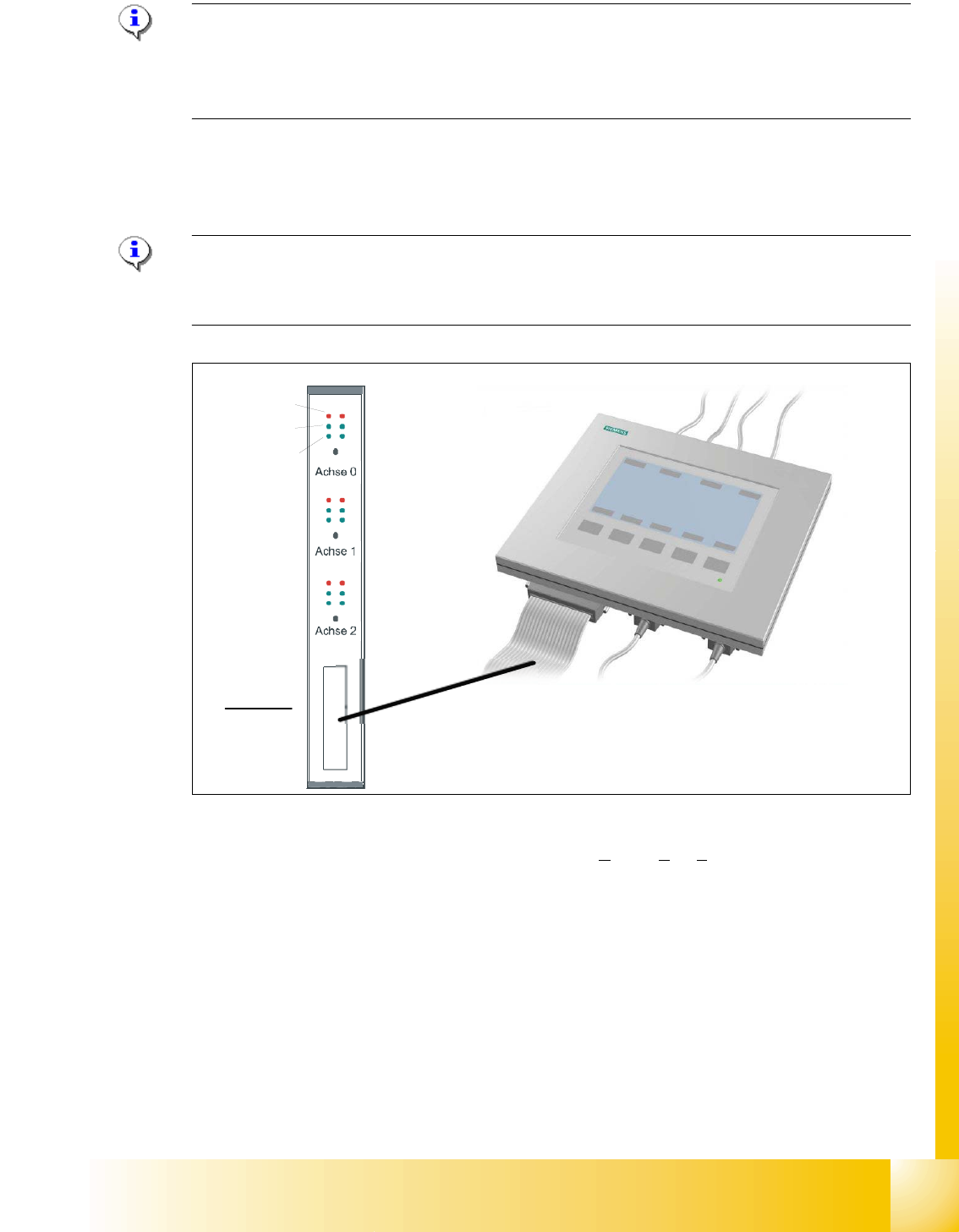

Abb. 5.5 - 3 Meßaufbau SAT-Box
Legende: Belegung der Ausgangsleitungen durch den Siplace AchsTester und Anschluß an das
Oszilloskop
Aufgrund der höheren Genauigkeitsanforderungen bei einem Portal mit Twin Kopf, werden die X-
und Y-Achsen mit unterschiedlichen Reglerparametern gegenüber einem Portal mit C&P Kopf be-
trieben ( siehe nachfolgende Diagramme).
(1) z.Zeit Vnom.Ausgangssignal
nicht für Überprüfung HF-Dynamik benötigt
(2) Stromsollsignal unkommutiert (Vreg)
angeschlossen an CH2
(3) Positionsabweichung
angeschlossen an CH1
(4) Endemeldung
angeschlossen an CH3
Baugruppenfehler
Servo Ein
Initialisiert
Zählfehler
Nullimpuls
Endemeldung
Schnittstelle:
Testadapter,
Achsprüfgerät,
SAT-Box
32
1
4
1 - 28
Student Guide SIPLACE HF/HF3
5 Portal Ausgabe 09/2005
28
Beispiel Verfahrprofile X-Achse für den Twin Kopf und C&P Kopf im Vergleich 5

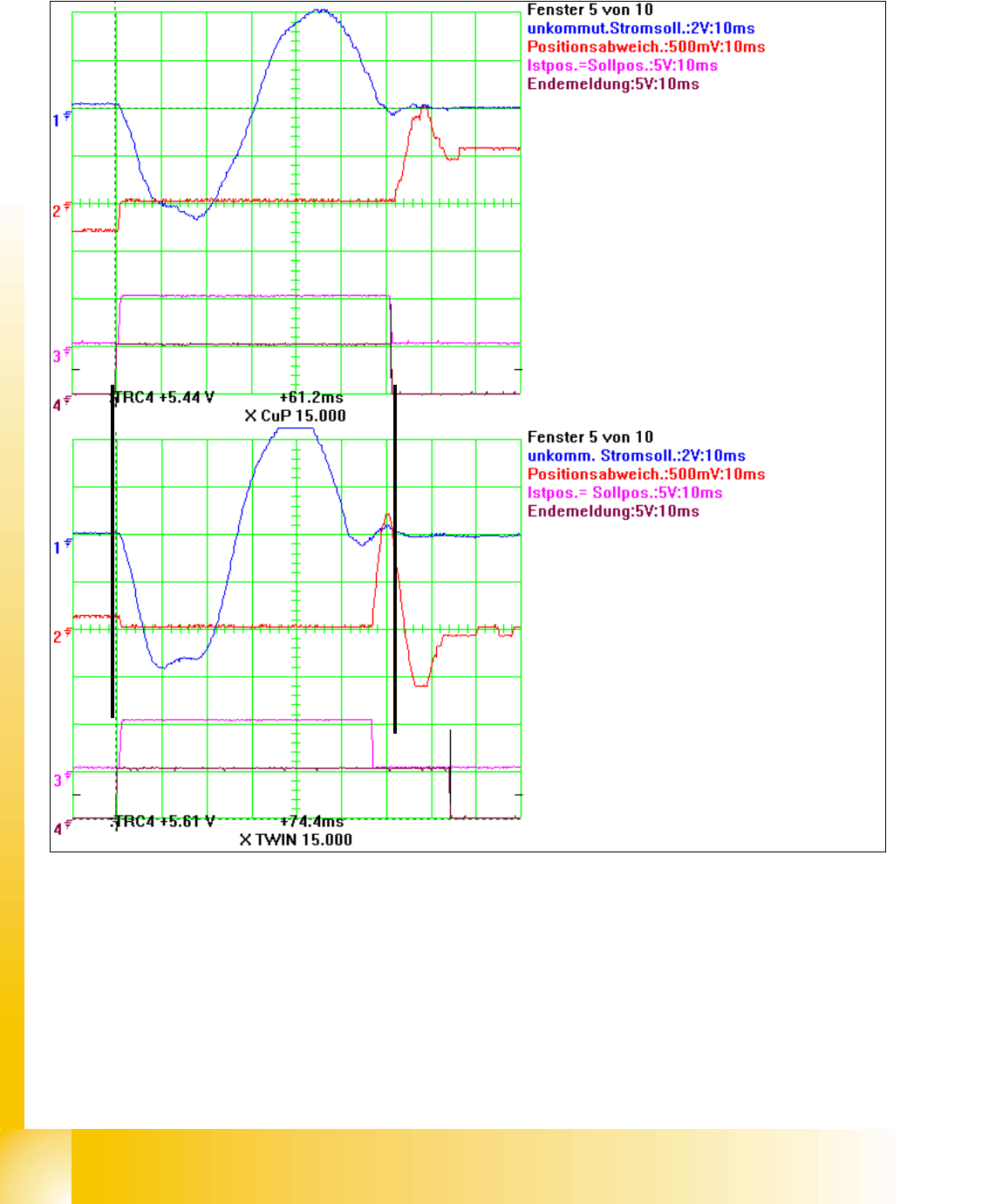

Abb. 5.5 - 4 Signalverlauf bei 15000 digit Weg der X-Achse C&P Kopf oben, Twin Kopf unten
Legende 5
3
21
(1) Start der Achsen (2) Twin erreicht Sollpos. früher, Überschwingkontrolle
braucht 11 ms länger bis zum Setzen d. Endemeldung.
(3) Überschwinger größer als erlaubte Positionsabweichung beim Positionieren mit Twin-Kopf --> Endemeldung
verzögert.
1 - 29
Student Guide SIPLACE HF/HF3
Ausgabe 09/2005 5 Portal
29
Abb. 5.5 - 5 Signalverlauf bei 50000 digit Weg der X-Achse C&P Kopf oben, Twin Kopf unten
Legende 5
3
21
(1) Start der Achsen (2) Twin-Kopf erreicht Sollpos. etwa gleichzeitig, aber Überschwingkontrolle
braucht um eine Überschw. auszuregeln 9ms länger bis zur Endemeldung.
(3) Überschwingung größer als erlaubte Positionsabweich. beim Pos. mit Twin Kopf--> Endesignal verzögert.
