1 - 5
Student Guide SIPLACE HF/HF3
Ausgabe 09/2005 6 Collect&Place-Kopf / DLM2
5
6 Collect&Place-Kopf / DLM2
6.1 Übersicht
Der Siplace HF/HF3-Maschinen besitzen je nach Konfiguration ein 12-Segment C&P Kopf, ein 6
Segment C&P Kopf und/oder einen Twin Kopf (siehe Kapitel 8.5).
6

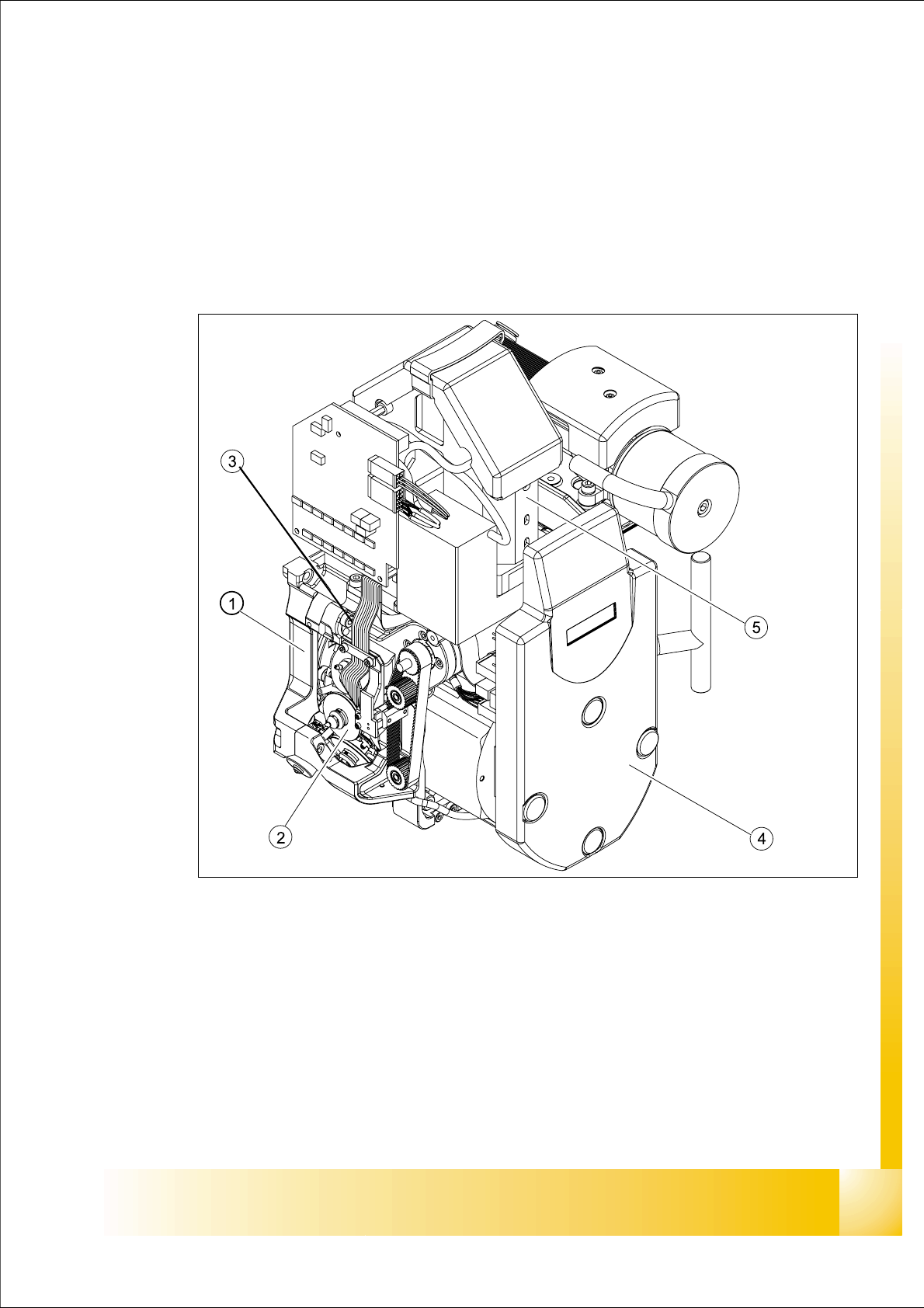

Abb. 6.1 - 1 12-Segment-Collect&Place-Kopf / DLM2 - Übersicht
Legende
(1) Rückteil, komplett / DLM2 (2) Stern, montiert mit 12 Pinolen
(3) Vorderteil, komplett / DLM2 (4) Abdeckung Zwischenverteiler
(5) BE-Kamera 24x24
1 - 6
Student Guide SIPLACE HF/HF3
6 Collect&Place-Kopf / DLM2 Ausgabe 09/2005
6
6.1.1 Technische Daten 6/12 DLM2
Hinweis für Kopfmodularität
Die Achsdynamikeinstellungen beim Kopftausch, werden durch Achsparameteränderungen auto-
matisch bei der Konfiguration angepasst.
6.1.1.1 Technische Daten 6 Segment / 12 Segment C&P Köpfe.
Beschreibung 12 Segment DLM 2 6 Segment DLM 2
Bauteilegröße
1mm x 0,5mm (0402)/
0,5mm x 0,25mm
(0201) bis
18,7 mm x 18,7 mm
1,5mm x 0,75 mm
(0603) bis
32 mm x 32 mm
Bauteilhöhe 6,0 mm 8,5 mm
Bauteilgewicht 2,0 g 5,0 g
Bestückgenauigkeit
+/- 60µm bei 4 (Sigma) +/- 60µm bei 4 (Sigma)
Winkelgenauigkeit
+/- 0,7° bei 4 (Sigma) +/- 0,3° bei 4 (Sigma)
Bestückkraft 2,4 - 5,0 N 2,4 - 5,0 N
Pipettenspektrum
901, 904, 905; 911-
919; 920-925; 931-937
901, 904, 905; 911-
919; 920-925; 931-937
817, 820, 821
Pipettenwechsler
pro Magazin oder pro
Garage rüstbar
einzeln pro Garage
rüstbar
Tab. 6.1 - 1 Technische Daten 6 / 12 C&P Köpfe
