1 - 12 S tudent Guide SIPLACE HF/HF3 6 Collect&Place-Kopf / DLM2 Ausgabe 09/2005 12 6 Abb. 6.1 - 5 6 SegmentCollect&Place-Kopf / DLM2 - T eileübersicht 3 6 6 Position in Bezeichn ung 1 Stern montiert / DLM2 2 Sen…
1 - 11
Student Guide SIPLACE HF/HF3
Ausgabe 09/2005 6 Collect&Place-Kopf / DLM2
11
6
Abb. 6.1 - 4 Collect&Place-Kopf / DLM2 - Teileübersicht 2
6
Position in Bezeichnung Artikel-Nr.
1
Blaseinheit / DLM2 00367793-01
2
Schalldämpfer 03003134-01
3
Drehstation / DLM2 00341780-03
4
BE-Kamera 24x24 KST 00336791-03
Tab. 6.1 - 4 Teileübersicht 2
1 - 12
Student Guide SIPLACE HF/HF3
6 Collect&Place-Kopf / DLM2 Ausgabe 09/2005
12
6

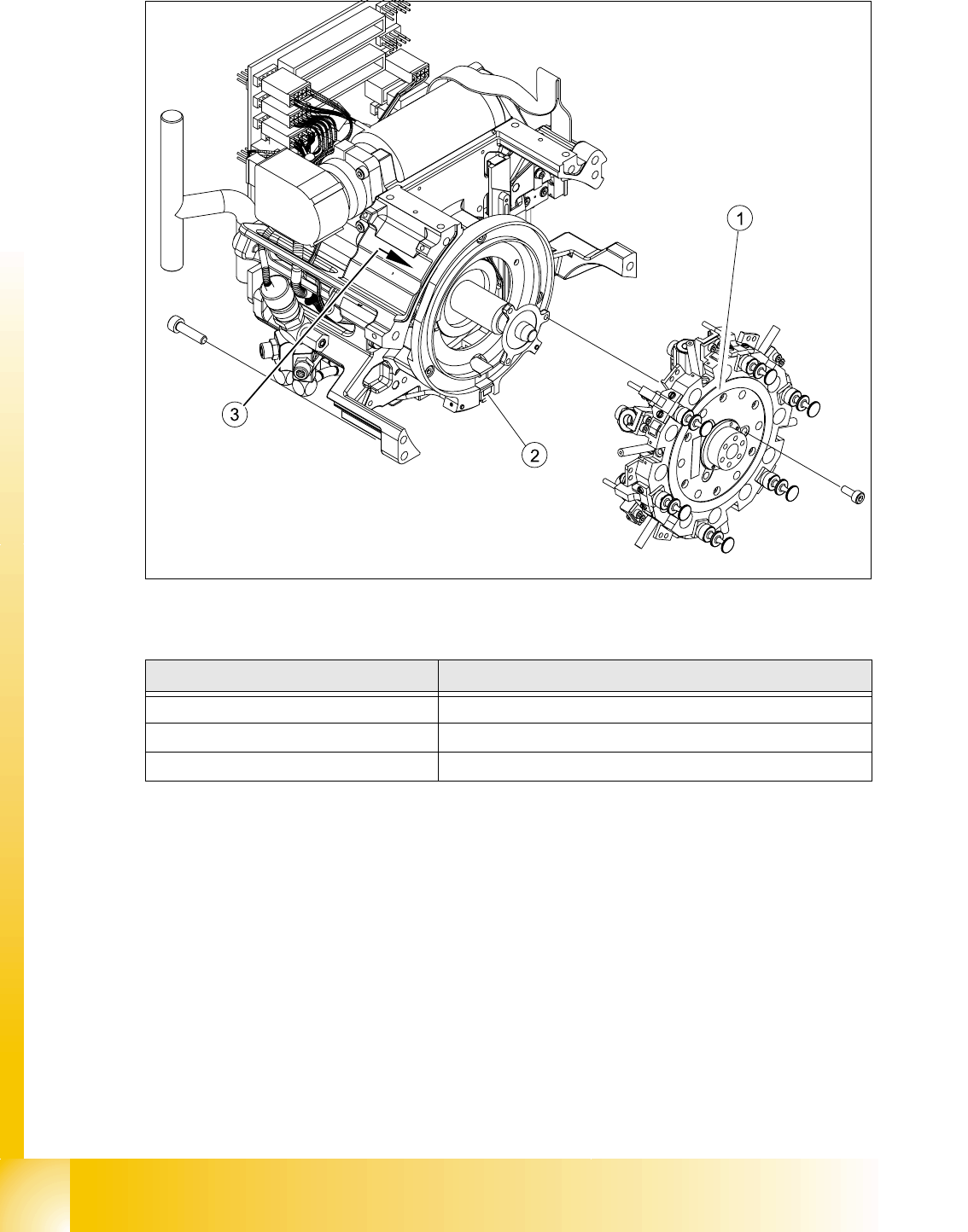

Abb. 6.1 - 5 6 SegmentCollect&Place-Kopf / DLM2 - Teileübersicht 3
6
6
Position in Bezeichnung
1 Stern montiert / DLM2
2 Sensor "Z-Achse unten"
3 RSF-digitaler Drehgeber 12 / DLM2
Tab. 6.1 - 5 Teileübersicht 3
1 - 13
Student Guide SIPLACE HF/HF3
Ausgabe 09/2005 6 Collect&Place-Kopf / DLM2
13
6.1.5 Druckluftversorgung DLM 2 C&P Kopf
Abb. 6.1 - 6 Pneumatikanschluß C&P Kopf
6.1.5.1 Vakuumerzeuger DLM 2
Abb. 6.1 - 7 Vakuumerzeuger DLM 2 Kopf
(1) Druckluftanschluß für C&P-Kopf Vakuum-
Haltekreis 4,7 bar Eingangsdruck für Bestück-
kopf
(2) Druckluftanschluß für C&P-Kopf Vakuum-Ab-
holkreis mit Abzweig für Blasluftversorgung
4,7 bar Eingangsdruck für Bestückkopf
(3)-(5) Blindstopfen (Anschluß für Twin Kopf)
Druckluftanschluß zur Kühlung des
X-Motor
(1) Haltekreis
(2) Bestück- und Abholkreis mit Ab-
zweigung für die Blasluft
Vakuummessplatine
Druckluftanschluß zur Kühlung des
X-Motor am Vakuumverteiler (Ab-
luft vom Vakuumsystem)
