1 - 14 S tudent Guide SIPLACE HF/HF3 6 Collect&Place-Kopf / DLM2 Ausgabe 09/2005 14 6.1.6 Übersicht Blasluf tversorgung 6 Abb. 6.1 - 8 Symbolische Dars tellung der F unktion Blasluft 6 6 6
1 - 13
Student Guide SIPLACE HF/HF3
Ausgabe 09/2005 6 Collect&Place-Kopf / DLM2
13
6.1.5 Druckluftversorgung DLM 2 C&P Kopf
Abb. 6.1 - 6 Pneumatikanschluß C&P Kopf
6.1.5.1 Vakuumerzeuger DLM 2
Abb. 6.1 - 7 Vakuumerzeuger DLM 2 Kopf
(1) Druckluftanschluß für C&P-Kopf Vakuum-
Haltekreis 4,7 bar Eingangsdruck für Bestück-
kopf
(2) Druckluftanschluß für C&P-Kopf Vakuum-Ab-
holkreis mit Abzweig für Blasluftversorgung
4,7 bar Eingangsdruck für Bestückkopf
(3)-(5) Blindstopfen (Anschluß für Twin Kopf)
Druckluftanschluß zur Kühlung des
X-Motor
(1) Haltekreis
(2) Bestück- und Abholkreis mit Ab-
zweigung für die Blasluft
Vakuummessplatine
Druckluftanschluß zur Kühlung des
X-Motor am Vakuumverteiler (Ab-
luft vom Vakuumsystem)
1 - 14
Student Guide SIPLACE HF/HF3
6 Collect&Place-Kopf / DLM2 Ausgabe 09/2005
14

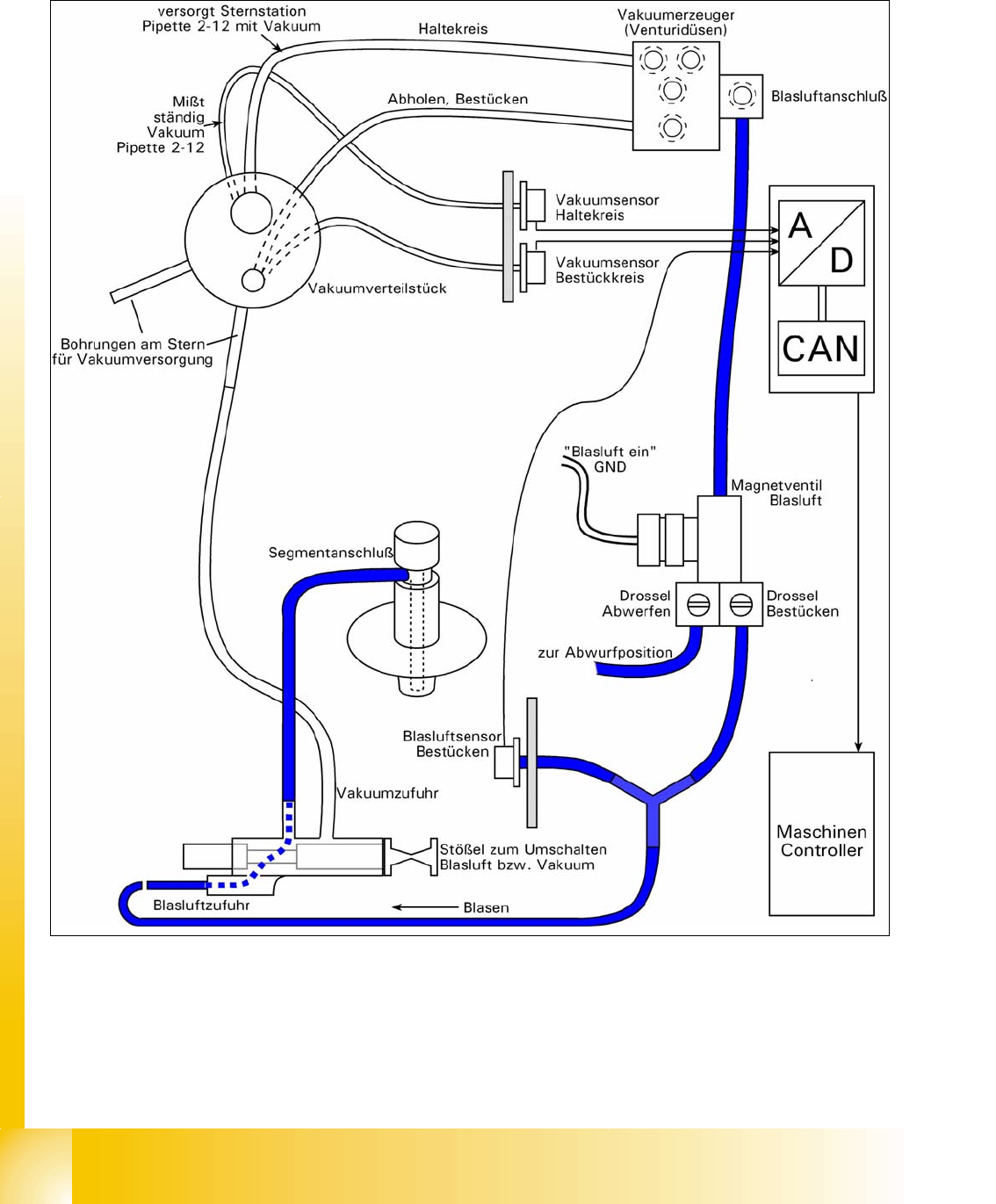

6.1.6 Übersicht Blasluftversorgung
6
Abb. 6.1 - 8 Symbolische Darstellung der Funktion Blasluft
6
6
6
1 - 15
Student Guide SIPLACE HF/HF3
Ausgabe 09/2005 6 Collect&Place-Kopf / DLM2
15
6.1.7 Übersicht Vakuumversorgung
6
Abb. 6.1 - 9 Symbolische Darstellung der Funktion Vakuum
6
6
