6.4.1.9 Zwischenverteiler SP_12 Digital (00330648-05)
6

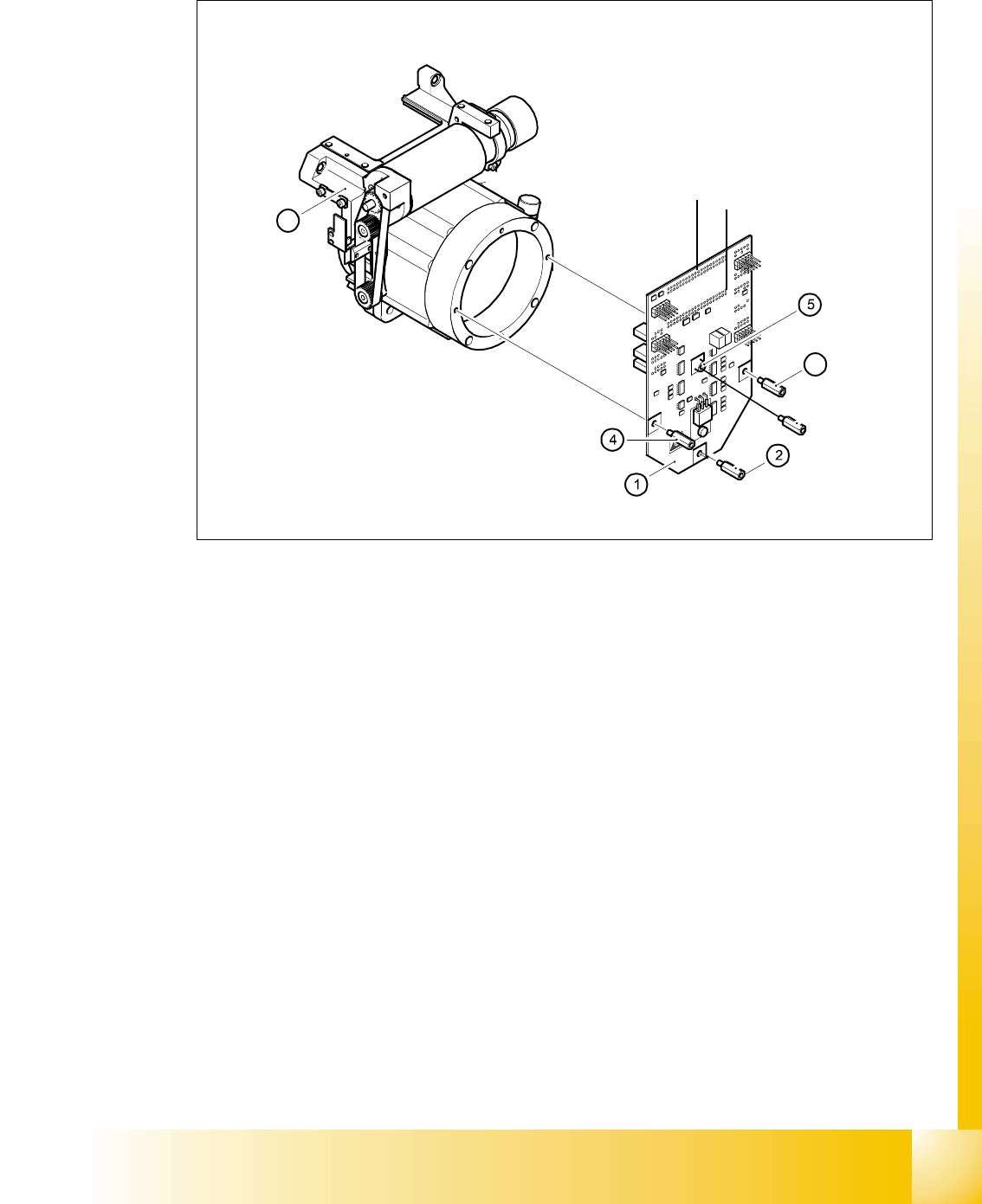

Abb. 6.4 - 8 Zwischenverteiler SP6_12, digital (Bild DLM 1)
Legende
Der Zwischenverteiler (1) ist mit vier Abstandsbolzen (Pos. 2, 3 ,4 und 5) am Vorderteil (4) befes-
tigt. Die Abdeckung des Zwischenverteilers erfolgt mit Druckknöpfen.
6
Zwei 40-polige Flachbandkabel führen von den Steckern X1 und X2 des Zwischenverteilers zu
den Steckern X14 bzw. X13 des Kopfadapters.
6
(1) Zwischenverteiler (2) Abstandsbolzen M3x10
(3) Abstandsbolzen M3x10 (4) Abstandsbolzen M3x10
(5) Abstandsbolzen M3x10 (6) Vorderteil des Collect&Place-Kopfes
3
6
X 1
X 2
1 - 66
Student Guide SIPLACE HF/HF3
6 Collect&Place-Kopf / DLM2 Ausgabe 09/2005
66
6

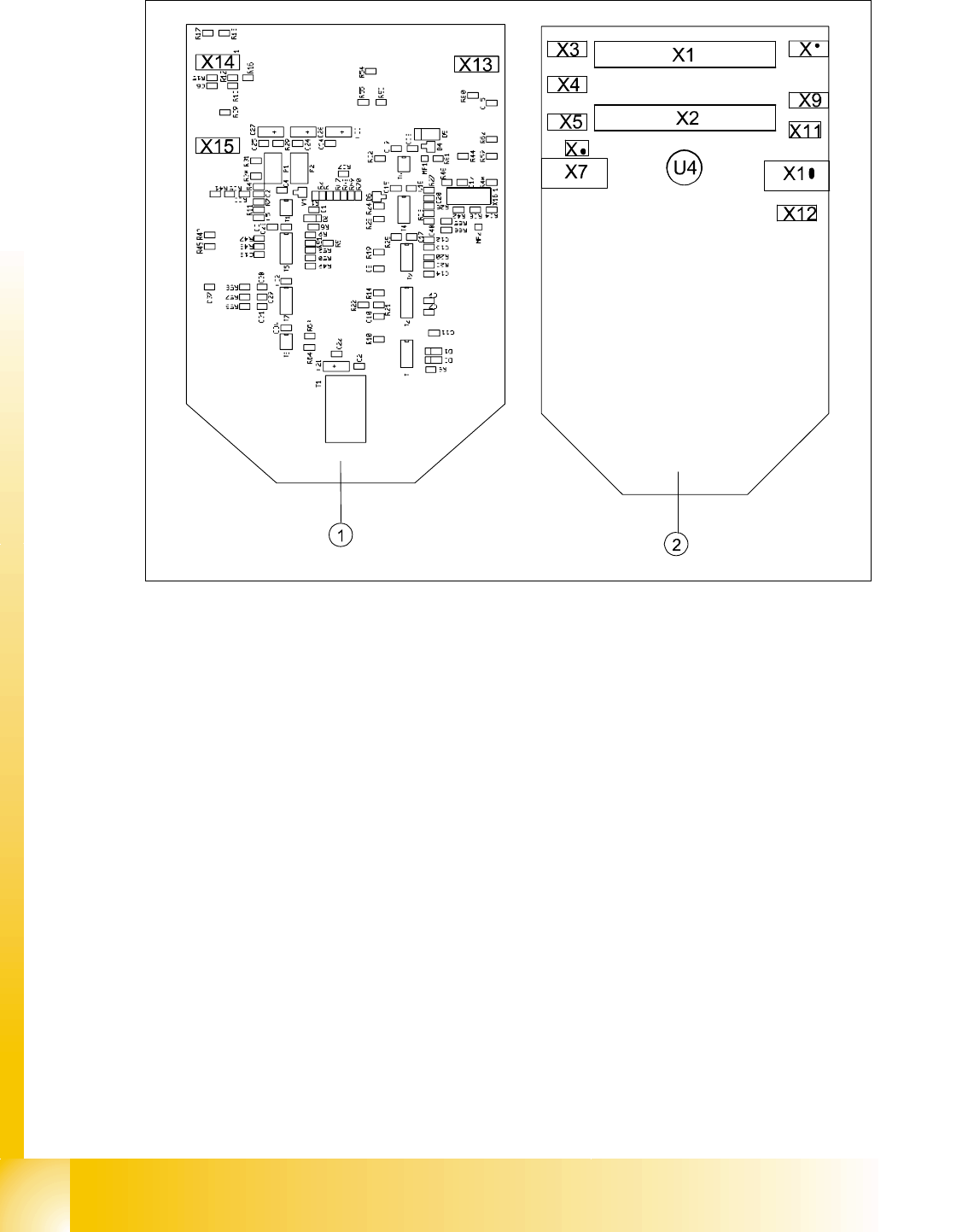

Abb. 6.4 - 9 Zwischenverteiler - Lage der Steckplätze
Legende
Folgende Versorgungsspannungen und Signale werden vom Zwischenverteiler an die einzelnen
Bestückkopfbaugruppen bzw. an die Kopfplatine weitergeleitet:
Stecker X1, 40-polig 6
Verbunden mit Stecker X14 der Kopfplatine 6
– Spannungsversorgung, Tacho- und Spursignale des Z-Achsantriebs
– Signal der Lichtschranke "Z-Achse in oberer Position"
– Signal der Lichtschranke "Z-Achse in unterer Position" (Sensorstoppsignal)
– Steuersignal des Blasluftventils
– Versorgungsspannung + 5VDC, ± 15VDC
– Referenzpunktsignal der DP-Achse
– Spursignale der DP-Achse
(1) Vorderseite des Zwischenverteilers (2) Rückseite des Zwischenverteilers
U4 Drucksensor
X16
1 - 67
Student Guide SIPLACE HF/HF3
Ausgabe 09/2005 6 Collect&Place-Kopf / DLM2
67
Stecker X2, 40-polig 6
Verbunden mit Stecker X13 der Kopfplatine 6
– Spannungsversorgung und Spursignale des Sternachsantriebs
– Referenzpunkt der Stern-Achse
– Analogwert des Blasluftdrucks
– Versorgungsspannungen + 5VDC, ± 15VDC, + 24VDC
Stecker X3, 10-polig 6
Anschluss für den Z-Motor und das Z-Tachosignal (Tachosignal wird bei der HF nicht benutzt) 6
Stecker X4, 10-polig 6
Anschluss für die Spursignale der Z-Achse 6
Stecker X5, 10-polig 6
Anschluss für den Sternmotor 6
Stecker X6, 6-polig 6
Anschluss für das Blasluftventil 6
Stecker X7, 10-polig 6
Anschluss für die Spursignale der DP-Achse 6
Stecker X10, 10-polig 6
Anschluss für das Lichtschrankensignal "Z-Achse oben" (Stelleinheit) 6
Stecker X11, 8-polig 6
Anschluss für das Lichtschrankensignal "Z-Achse unten" (Sensorstoppsignal) 6
Stecker X12, 10-polig 6
Anschluss für die Spursignale der Stern-Achse 6
Stecker X13, 10-polig 6
Testanschluss für die Spursignale der Z-Achse
Stecker X14, 10-polig 6
Unbenutzt
Stecker X15, 10-polig 6
Testanschluss für die Spursignale der Stern-Achse
Stecker X16, 10-polig 6
Testanschluss für die Spursignale der Dp-Achse
