Sind beide Bedingungen erfüllt, ist der Stern korrekt montiert. 6
Æ Gleitet der Lehrenstift nicht leichtgängig in die Bohrung, wiederholen Sie die Justage.
Æ Setzen Sie die Arbeit mit der Montage des Vorderteils fort.
VORSICHT:
Die maximale Betriebszeit des Netzgerätes für den Sternmotor beträgt fünf Minuten. Falls das
Netzgerät aus zeitlichen Gründen von der Spannungsquelle getrennt werden muss, ist nach Wie-
dereinschalten des Netzgerätes zunächst der Lehrenstift einzusetzen. 6
Lässt sich der Stern noch immer nicht in der magnetischen Ruhelage des Sternmotors montieren,
gehen Sie wie folgt vor:
6
Æ Lockern Sie die vier Innensechskantschrauben M5x16 zur Befestigung des Sternantriebs
(Pos.1 in Abb. 6.4 - 10) und drehen Sie den Sternantrieb in jene Richtung, dass sich der Stern
zur magnetischen Ruhelage justieren lässt. Ziehen Sie in dieser Position die vier Innensechs-
kantschrauben fest.
6

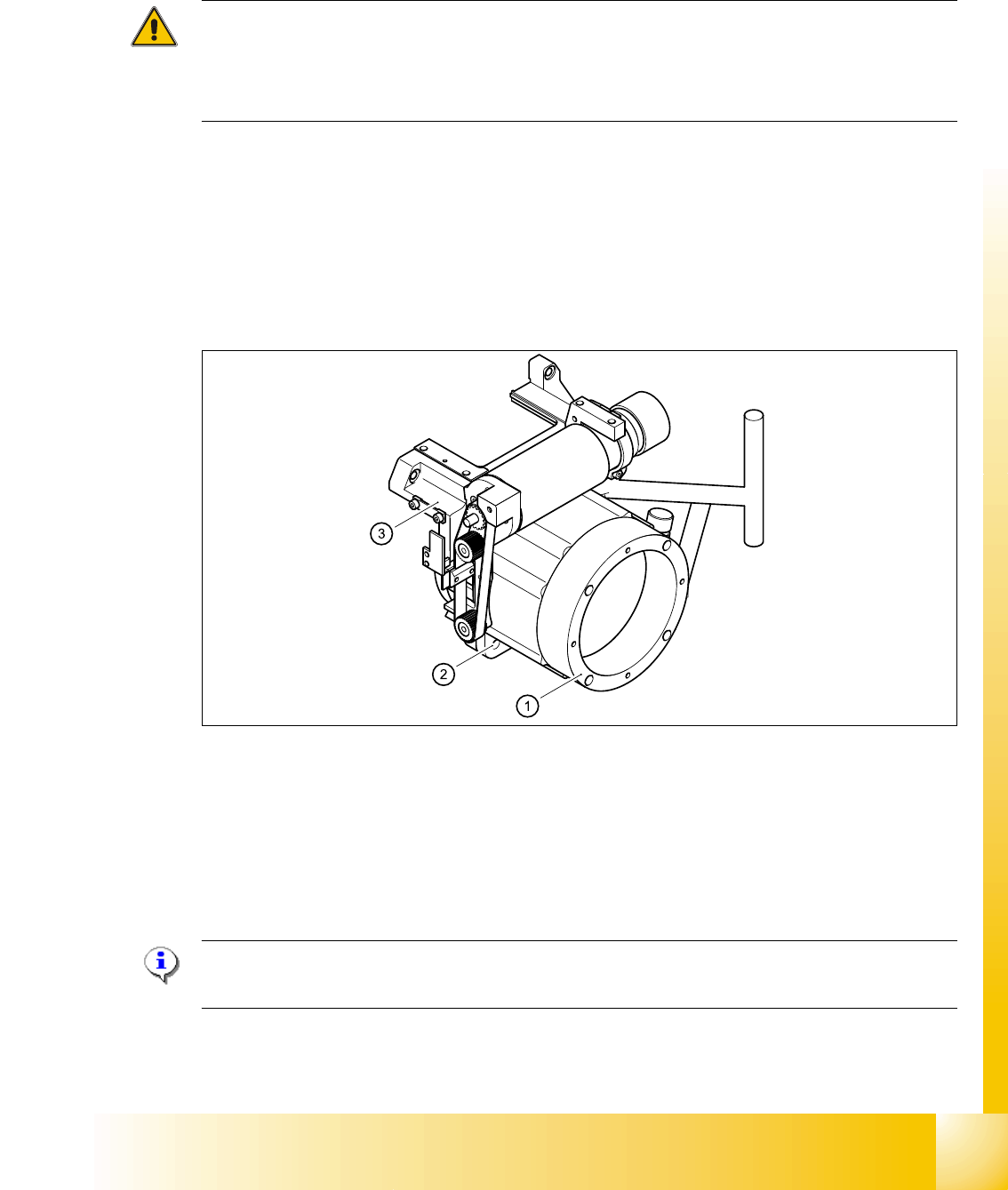

Abb. 6.4 - 11 Sternantrieb lockern
Legende
Æ Lockern Sie nun noch einmal die drei Innensechskantschrauben M3x8 (Pos. 5 in
Abb. 6.4 - 10) zur Sternbefestigung und wiederholen Sie die Justage.
HINWEIS: Erst wenn sich der Stern nach dem Entfernen des Lehrenstiftes bei stromlosem Ster-
nantrieb nicht mehr aus der Position dreht, ist dieser korrekt montiert.
(1) Sternantrieb digital / DLM2 (2) Innensechskantschraube M5x16, 4 Stück
(3) Collect & Place Kopf-Vorderteil
1 - 72
Student Guide SIPLACE HF/HF3
6 Collect&Place-Kopf / DLM2 Ausgabe 09/2005
72
6.4.4 Einstellung der Auflösung Stern-Achse
Direkt unterhalb des Bestückkopfes befindet sich ein Schalter für die Auflösung der Stern-Achse.6
Überprüfen Sie die Einstellung dieses Schalters (Pfeil): 6
Hinweis:
Den Schalter nur im spannungslosen Zustand umschalten.
6
– HS-60, S-27 HM: Schalterstellung 10
6

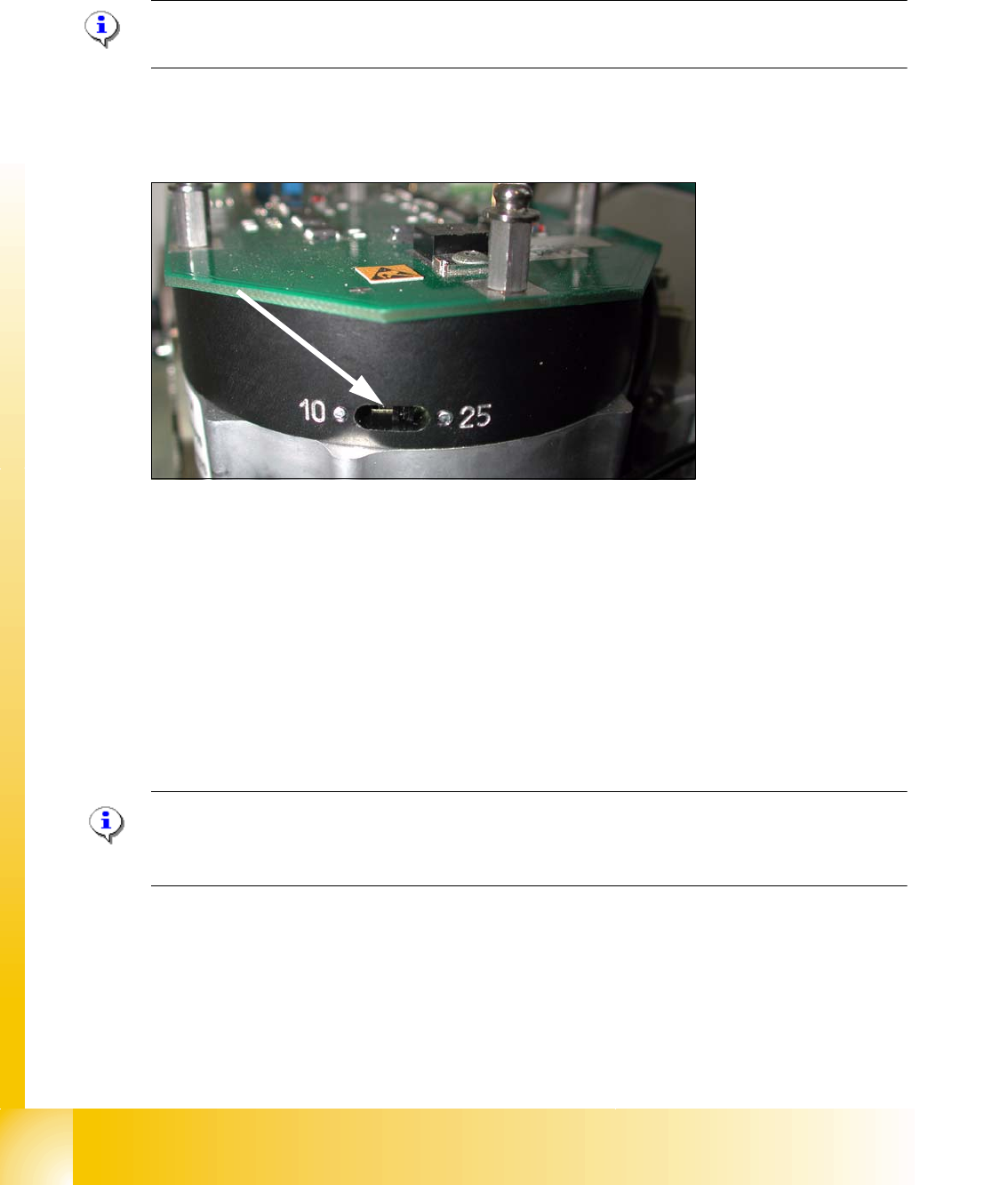

Abb. 6.4 - 12 Einstellung der Auflösung Stern-Achse
6.4.5 Digitaler Drehgeber der DP-Achse
Æ Entnehmen Sie Pinole 1 und setzen Sie die Sternnullpunktlehre ein, um den Stern
mechanisch zu fixieren.
Æ Entnehmen Sie nun noch Pinole 4 bzw. Pinole 2 beim 6 Segment C&P Kopf und richten Sie
den Drehgeber aus.
Æ Stellen Sie den digitalen Drehgeber der DP-Achse mit einem Prüfstift von 1,5 mm, parallel zur
Glasscheibe des Segments, ein.
HINWEIS
Ein Prüfstift von 1,4 mm muss leichtgängig durchgeführt werden können, ein Stift mit 1,6 mm darf
nicht passen. 6
1 - 73
Student Guide SIPLACE HF/HF3
Ausgabe 09/2005 6 Collect&Place-Kopf / DLM2
73
6.4.6 Riemenspannung der Z-Achse
HINWEIS:
Der Messpunkt des Messskopf soll in der Mitte zwischen den zwei Umlenkrollen sein.
Der Messkopf soll in einem Abstand von maximal 2-3 mm zum Zahnriemen gehalten werden. 6
Abb. 6.4 - 13 Messpunkt für Riemenspannung, Z-Achse
Legende:
(1) Messpunkt für Messung der Riemenspannung
6
Æ Halten Sie den Messkopf des Riemenspannungsmessgerätes vor den Zahnriemen (1).
Æ Bringen Sie den Endloszahnriemen in Schwingung, indem Sie den Zahnriemen anschlagen.
Æ Falls die Frequenz der Riemenspannung nicht mit dem Wert 280 Hz ± 10 Hz übereinstimmt,
spannen oder entlasten Sie den Riemen über die Befestigung des Antriebsmotors.
Æ Wiederholen Sie die vorangegangenen Handlungsanweisungen so lange, bis die Riemen-
spannung stimmt.
