2 Überblick
2.1 Allgemeines
Das SMD Bestückungssystem SIPLACE HF/HF3 (High Flexibility) zeichnet sich durch seine Kon-
figuration, für größtmögliche Präzision und durch hohe Flexibilität aus. Die Maschine bestückt das
gesamte Spektrum der SMD-Bauelemente.

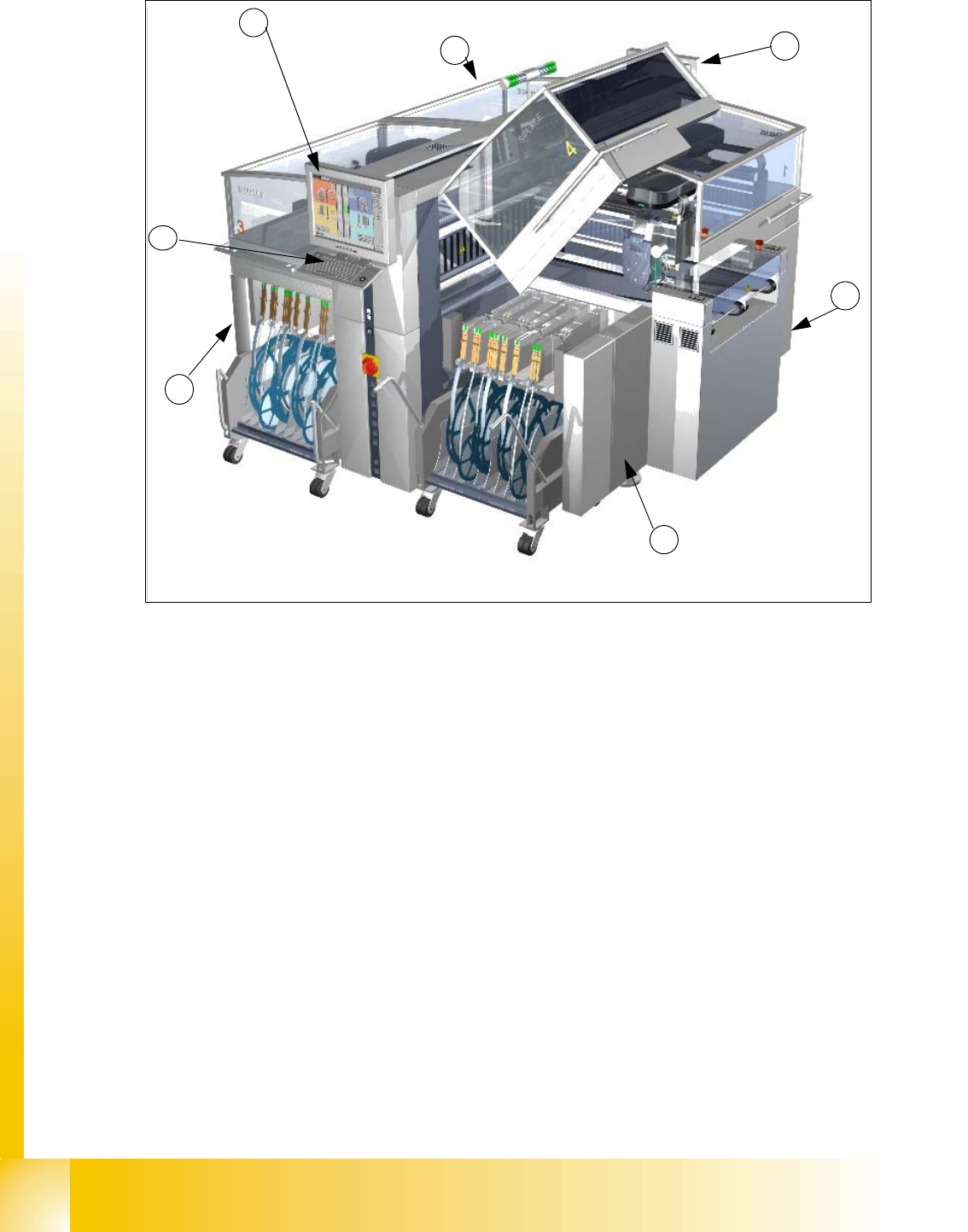

Abb. 2.1 - 1 Überblick Siplace HF/HF3 (ursprüngliche Ausführung)
Legende:
(1) Monitor (auf beiden Seiten) (2) Tastatur (auf beiden Seiten)
(3) Sektor 1 (4) Sektor 2
(5) Sektor 3 (6) Sektor 4
1
1
2
4
3
5
6
1 - 4
Student Guide SIPLACE HF/HF3 Advanced I
2 Überblick Ausgabe 09/2005
4
Abb. 2.1 - 2 Überblick Siplace HF/HF3 Ausführung ’A’
Legende:
Es kommen zwei Bestückkopfvarianten zum Einsatz:
– das Collect&Place-Verfahren für Bauelemente ab der Größe 0201 bis Finepitch mit C&P köpfen
– das Pick&Place-Verfahren mit einem Twin Head für Finepitch-/ Super-Finepitch-Bauelemente
Basis des Bestücksystems ist ein verwindungssteifer und vibrationsgedämpfter Maschinenrah-
men aus Gussstahl. Das Bestücksystem verfügt über zwei bzw. drei Portalen bei der HF3. Sie las-
sen sich mit Linearmotoren unabhängig voneinander in X- und Y-Richtung schnell und präzise
positionieren. An jedem Portal sitzt ein Bestückkopf.
(1) Monitor (auf beiden Seiten) (2) Tastatur (auf beiden Seiten)
(3) Sektor 1 (4) Sektor 2
(5) Sektor 3 (6) Sektor 4
1
1
2
4
3
5
6
