6er C&P-Kopf DLM2 - Darstellung für DP-Achse, 200 Digits
6

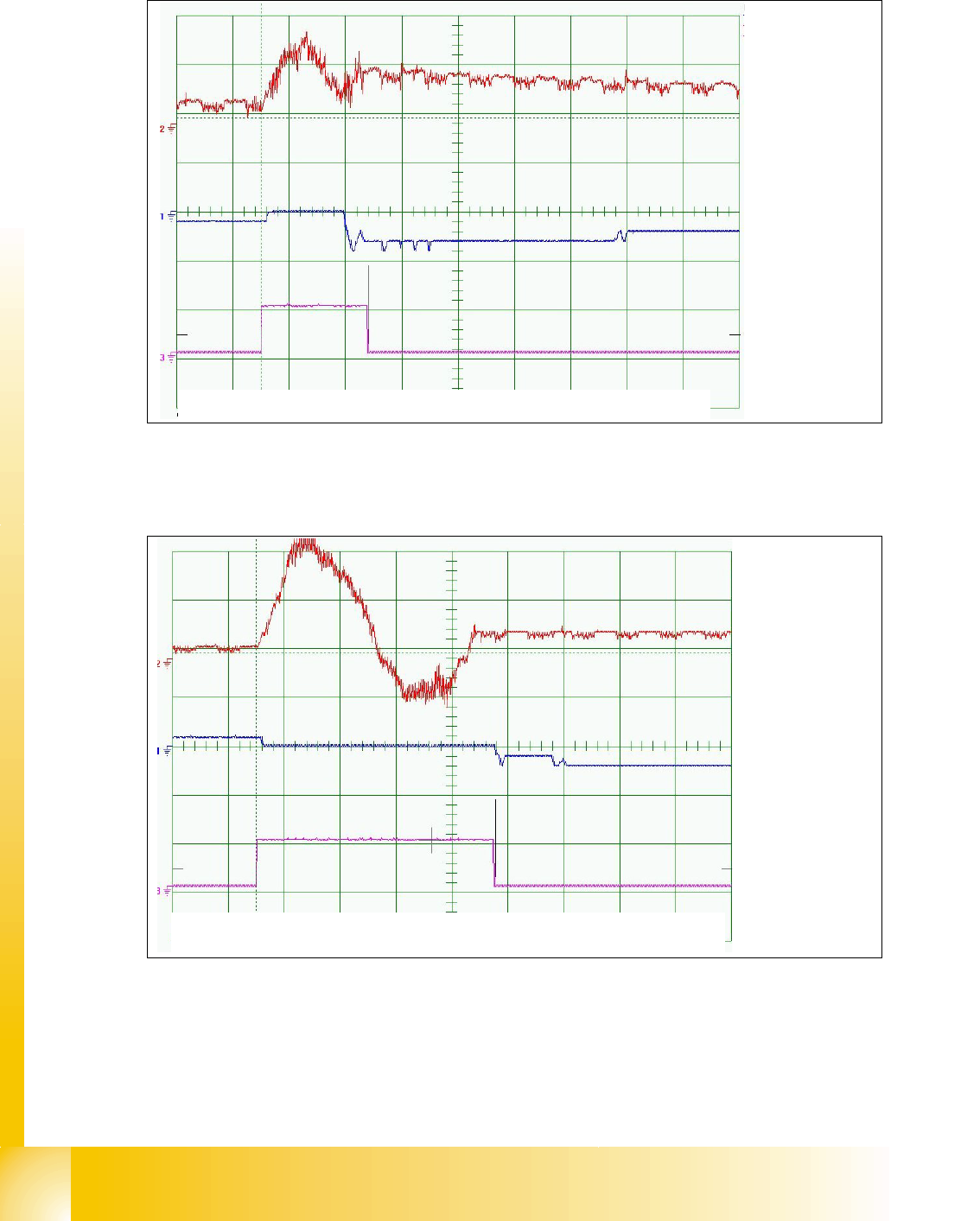

Abb. 6.6 - 18 Verfahrkurven der DP-Achse, 200 Digits für 6er C&P-Kopf DLM2
6
6er C&P-Kopf DLM2 - Darstellung für DP-Achse, 7200 Digits
6
Abb. 6.6 - 19 Verfahrkurven für DP-Achse, 90 Grad Drehung, 6er C&P-Kopf DLM2
Soll-Positionierzeit: 38ms +/- 3ms , Weg 200 Digits
Stromsollwert
Positionsabw.
Endemeldung
20ms/Div
100mV/Div
500mV/Div
Soll-Positionierzeit: ca. 85ms +/- 3ms , Weg 7200 Digits
Stromsollwert
Positionsabw.
Endemeldung
20ms/Div
200mV/Div
500mV/Div
1 - 103
Student Guide SIPLACE HF/HF3
Ausgabe 09/2005 6 Collect&Place-Kopf / DLM2
103
6.7 Kopfmodularität
6.7.1 Kopfmodularität HF

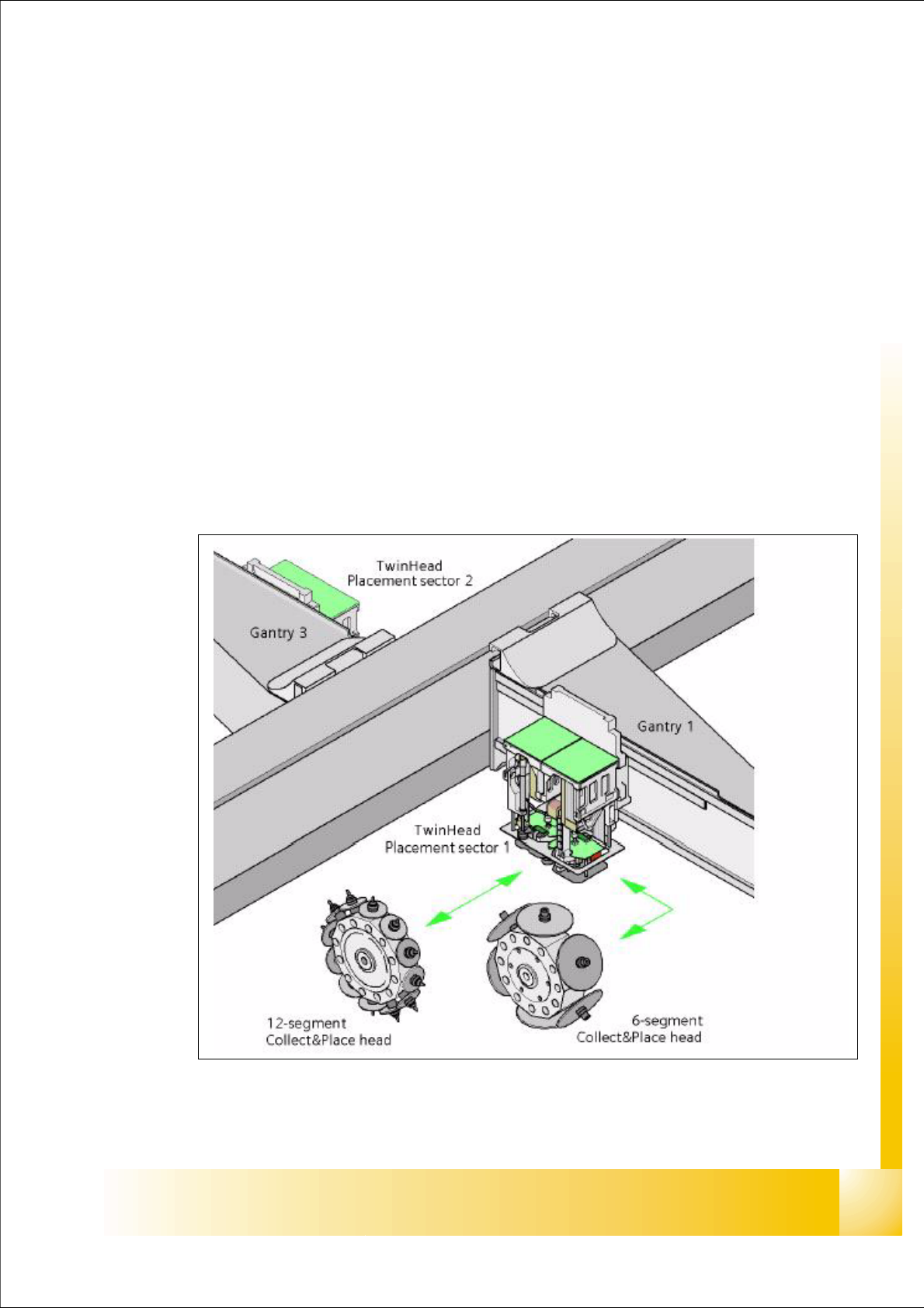

Eine sehr nützliche Ausstattung bei der SIPLACE-Familie ist die Kopfmodularität. Bei der HF-Ma-
schine bestehen folgende Möglichkeiten:
Portal 1
– 12-Segment Collect&Place-Kopf oder
– 6-Segment Collect&Place-Kopf oder
– SIPLACE Twin Head)
Portal 3
– SIPLACE Twin Head
Die Maschine lässt sich durch einfaches Wechseln des Kopfes den jeweils aktuellen Produktions-
anforderungen anpassen.
Abb. 6.7 - 1 Kopfmodularität HF
1 - 104
Student Guide SIPLACE HF/HF3
6 Collect&Place-Kopf / DLM2 Ausgabe 09/2005
104
6.7.2 Kopfmodularität HF3

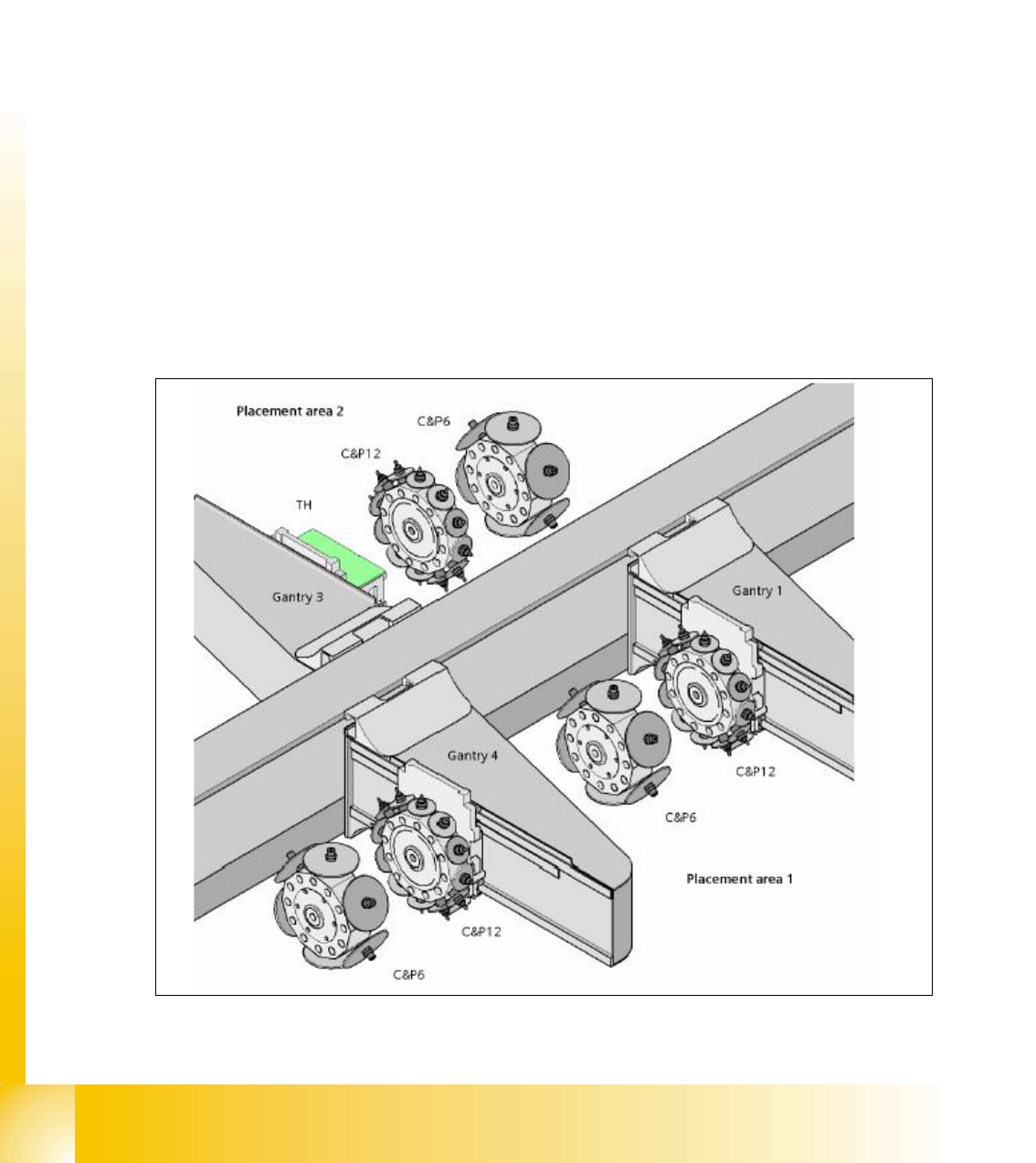

Bei der HF3-Maschine bestehen folgende Möglichkeiten:
Portal 1
– 12-Segment Collect&Place-Kopf oder
– 6-Segment Collect&Place-Kopf oder
Portal 3
– SIPLACE Twin Head
– 12-Segment Collect&Place-Kopf oder
– 6-Segment Collect&Place-Kopf oder
Portal 4
– 12-Segment Collect&Place-Kopf oder
– 6-Segment Collect&Place-Kopf oder
Die Maschine lässt sich durch einfaches Wechseln des Kopfes den jeweils aktuellen Produktions-
anforderungen anpassen.
Abb. 6.7 - 2 Kopfmodularität HF3
