Student Guide SIPLACE HF/HF3
6 Collect&Place-Kopf / DLM2 Ausgabe 09/2005
106
Abb. 6.7 - 4 Entscheidungskriterien zwischen 12 Segment C&P Kopf und 6 Segment C&P Kopf mit oder ohne DCA
Kamera
Hinweis:
Für die Option Kopfmodularität benutzen Sie die Nachrüstanleitung Head Reconfiguration Kits
Artikelnummer 00193893-02.
Entscheidungskriterien über die Wahl des C&P Kopfes und
des Kameratyps
BE Abmessungen > 18,7x18,7mm
BE Höhe > 6mm
?
BE Gewicht > 2g?
0201 oder BARE DIE
Flip chip Bestückung?
6 Segment C&P Kopf
C&P Kopf mit DCA Kamera
6 Segment C&P Kopf
Ja
Ja
Ja
12 Segment C&P Kopf
Nein
Nein
Nein
12 Segment C&P Kopf mit
Standard Kamera
1 - 107
Student Guide SIPLACE HF/HF3
Ausgabe 09/2005 6 Collect&Place-Kopf / DLM2
107
6.7.4 Kopfumbau
1. Legen Sie für die bestehende
MA-Konfiguration eine
Sicherheitskopie der
Maschinendaten an.
2. Maschinendaten - Backup im
Sitest und Verzeichnis Backup
anlegen Verzeichnis SRCMA
sichern.
3. Ideal.ma sichern
4. Sitest " Kopftausch" Alle
Nullpunktkorrekturen in das Kopf-
EPROM speichern.
5. Mechanische Arbeiten:
Kopfumbau, Pipettenwechsler
umbauen.
6. Maschine einschalten und im
Sitest die Maschine entsprechend
umkonfigurieren (Kopftyp und
Pipettenwechsler).
Hinweis: Nach dem Umkonfigurieren
Maschine runterfahren und wieder
hochfahren (Maschine auschalten).
7. Siplace Pro Rechner:
Kopieren Sie sich die bestehende
Anfangsrüstung und ändern Sie in
der Kopie den Kopftyp und den
Pipettenwechsler.
Hinweis: Dadurch wird die Ideal.ma
mit der neuen Stationskonfiguration zur
Station gesendet.
8. Siplace Pro Rechner:
Senden Sie ein Bestückprogram,
z.B. mit einem Bauelement zur
Station.
9. Station:
Ermitteln sie die Nullpunktkorrektur
des Sterns, überprüfen Sie die
Achsdynamik der Kopfachsen,
Kalibrieren Sie "Alle Köpfe und
Kamera`s".
10. Station:
Bei Bestückgenauigkeitserhöhung,
führen Sie die Feinkalibrierung
durch.
1 - 108
Student Guide SIPLACE HF/HF3
6 Collect&Place-Kopf / DLM2 Ausgabe 09/2005
108
6.7.5 Menü Kopftausch

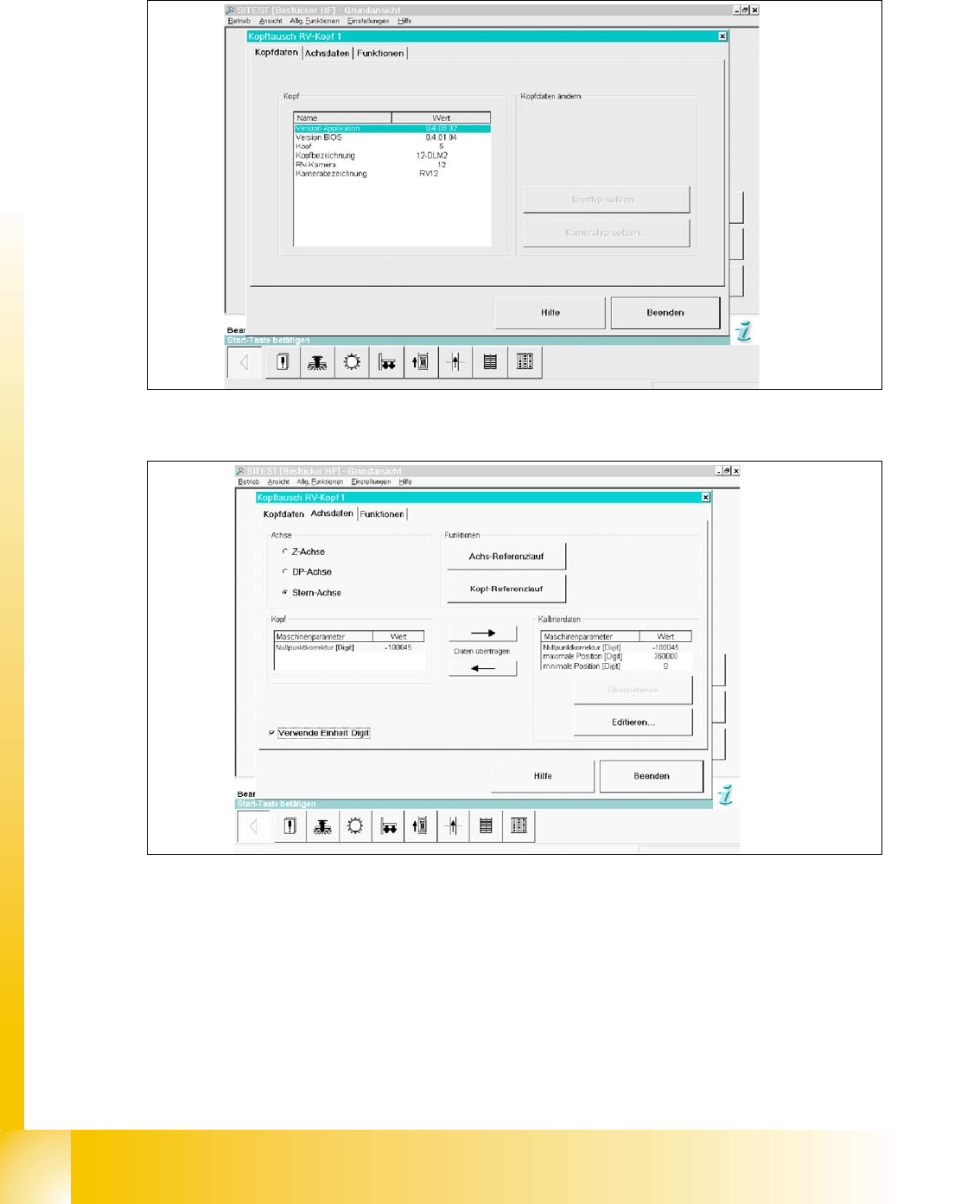

Abb. 6.7 - 5 Menü "Kopftausch" --> "Kopfdaten"
Abb. 6.7 - 6 Menü "Kopftausch" --> "Achsdaten
(1) Daten aus “Kopfspeicher” auslesen und in Arbeitsspeicher schreiben.
(2) Daten aus Arbeitsspeicher auslesen und in “Kopfspeicher” schreiben.
(3) Datenfeld der jeweiligen Achsdaten im “Kopfspeicher”
(4) Datenfeld der jeweiligen Achsdaten im Arbeitsspeicher(kann beliebig editiert werden).
(5) Kopfachsenauswahl?
(6) Verknüpfung zu diesen Menü´s Achs-Referenzlauf und Kopf-Referenzlauf
1
6
5
4
3
2
