SIPLACE HF/HF3
Ausgabe 09/2005
113
6.8.3 Montage am Portal (S-27 HM)
Abb. 6.8 - 1 DLM 2 C&P Kopf - Montage am Portal S-27 HM
Legende
(1) Portal (Kopfaufnahme)
(2) DLM2 C&P Kopf
(A) 4 Befestigungsschrauben für die Kopfmontage
Der DLM 2 C&P Kopf hat ein neues steiferes Grundgestell, dieses wird mit 4 Schrauben an der
Kopfplatte befestigt.
SIPLACE HF/HF3
Ausgabe 09/2005
114
6.8.4 Montage am Portal (HS-60)
Abb. 6.8 - 2 DLM 2 C&P Kopf - Montage am Portal HS-60
Legende
(1) C&P Kopf
(2) Kopfaufnahme am Portal
(3) Kopfplatine
(4) Zentrierstifte
(A) 4 Schrauben für die Kopfmontage
SIPLACE HF/HF3
Ausgabe 09/2005
115
6.8.5 Geänderte Teile am DLM2 C&P Kopf
6.8.5.1 Sternbremse
Durch die Erhöhung der Beschleunigungs - und Bremswerte wurde eine optimierte Sternbremse
erforderlich die zur Stabilisierung des Sterntaktes im DLM Kopf beiträgt.
6

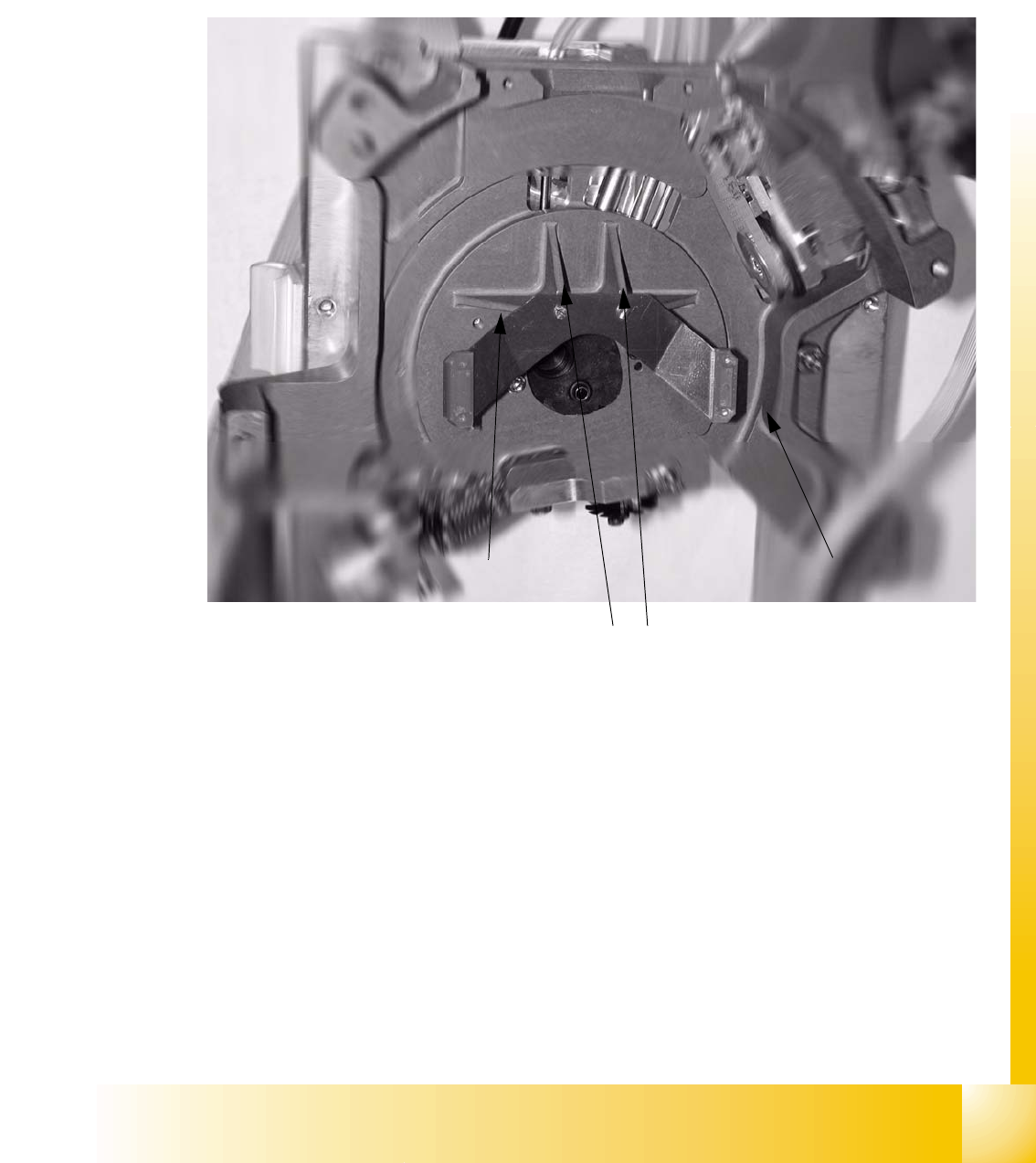

Abb. 6.8 - 3 Montage Sternbremse
Bestückkopf-Rückteil
Sternbremse
M1.6 x 4 Schrauben
