SIPLACE HF/HF3
Ausgabe 09/2005
114
6.8.4 Montage am Portal (HS-60)
Abb. 6.8 - 2 DLM 2 C&P Kopf - Montage am Portal HS-60
Legende
(1) C&P Kopf
(2) Kopfaufnahme am Portal
(3) Kopfplatine
(4) Zentrierstifte
(A) 4 Schrauben für die Kopfmontage
SIPLACE HF/HF3
Ausgabe 09/2005
115
6.8.5 Geänderte Teile am DLM2 C&P Kopf
6.8.5.1 Sternbremse
Durch die Erhöhung der Beschleunigungs - und Bremswerte wurde eine optimierte Sternbremse
erforderlich die zur Stabilisierung des Sterntaktes im DLM Kopf beiträgt.
6
Abb. 6.8 - 3 Montage Sternbremse
Bestückkopf-Rückteil
Sternbremse
M1.6 x 4 Schrauben
SIPLACE HF/HF3
Ausgabe 09/2005
116
6.8.5.2 Vakuum Verteilerscheibe Stern
Die Verteilerscheibe für den Haltekreis und Bestück-bzw. Abholkreis wird beim DLM 2 und
DLM 1 C&P Kopf am Sterngehäuse aufgeklebt. Durch den Einsatz der neuen Vakuum Verteiler-
scheibe werden kleine Undichtigkeiten zwischen Gehäuse „Stern montiert“ und Verteilerscheibe,
bzw. Quietschgeräusche während des Sterntaktes beseitigt.
Das Aufkleben der Verteilerscheibe gewährleistet eine einwandfreie Abdichtung des Vakuumsy-
stems.
Artikelnummer: 12er C&P Kopf 00368211S01 6er C&P Kopf 00368123S01

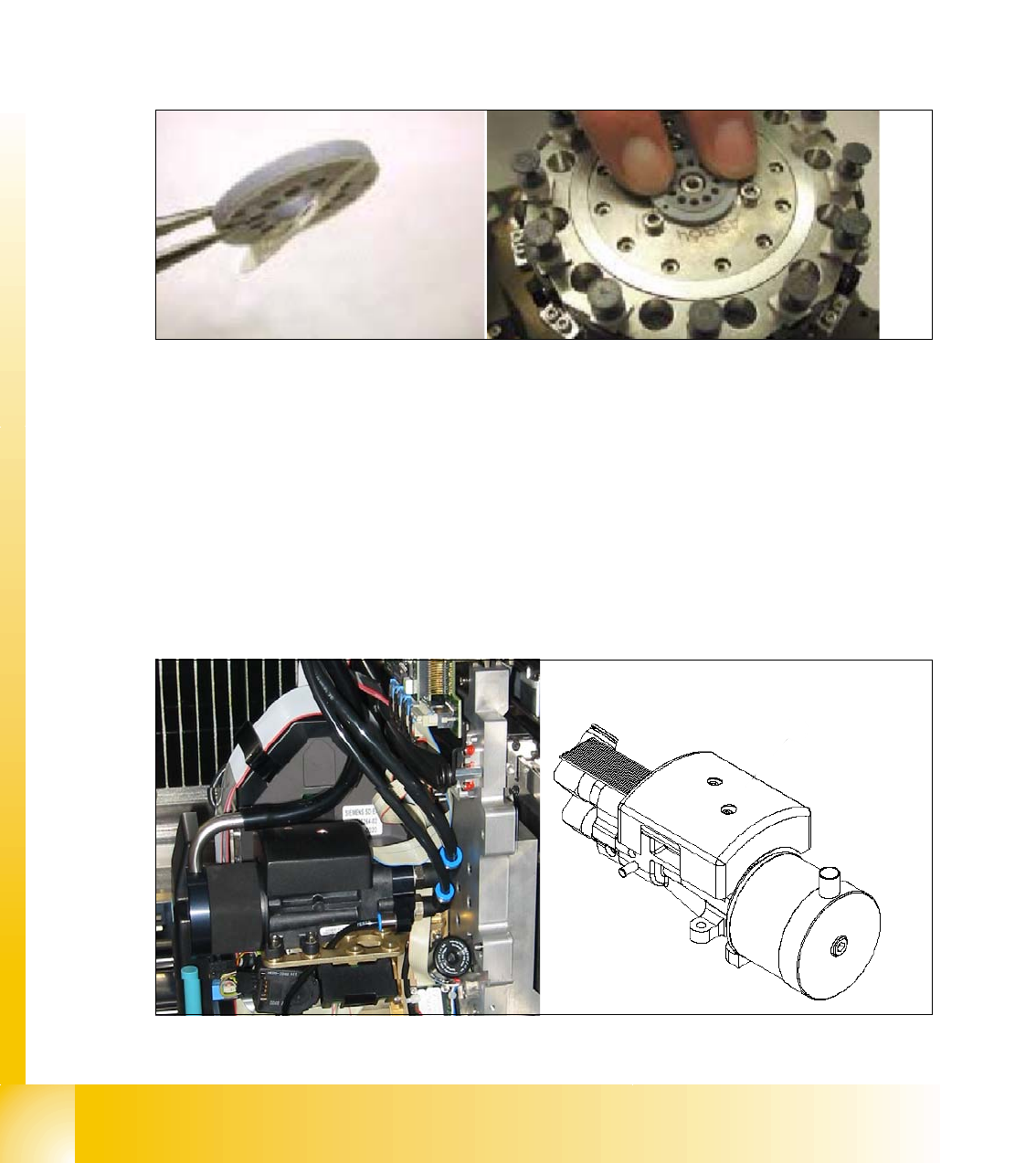

Abb. 6.8 - 4 Montage Verteilerscheibe
6.8.5.3 Vakuumerzeuger / Schalldämpfer
Die Einheit zur Erzeugung des Vakuums wurde so angepasst, dass die Bestückköpfe an den
Maschinen HS-60, S 27HM und Siplace HF einsetzbar sind. Die Zufuhr der Druckluft erfolgt über
einen Verteilerblock, welcher unter der Kopfplatine befestigt ist. Von diesem Verteilerblock gehen
jetzt zwei Pneumatikschläuche zum Eingang
(2) des Vakuumerzeugers. Die Abluft, die bei der Er-
zeugung des Vakuums ensteht wird über einen Schalldämpfer und einen Pneumatikschlauch, der
an den Anschluß
(1) angesteckt wird unter die Kopfplatine zum Verteilerblock geführt und an die
Umgebung abgegeben. Bei der Siplace HF wird diese Luft zur Kühlung der X-Linearmotoren ver-
wendet.
Abb. 6.8 - 5 Vakuumerzeuger
1
2
