1 - 18
Student Guide SIPLACE HF/HF3
7 Twin Head Ausgabe 09/2005
18

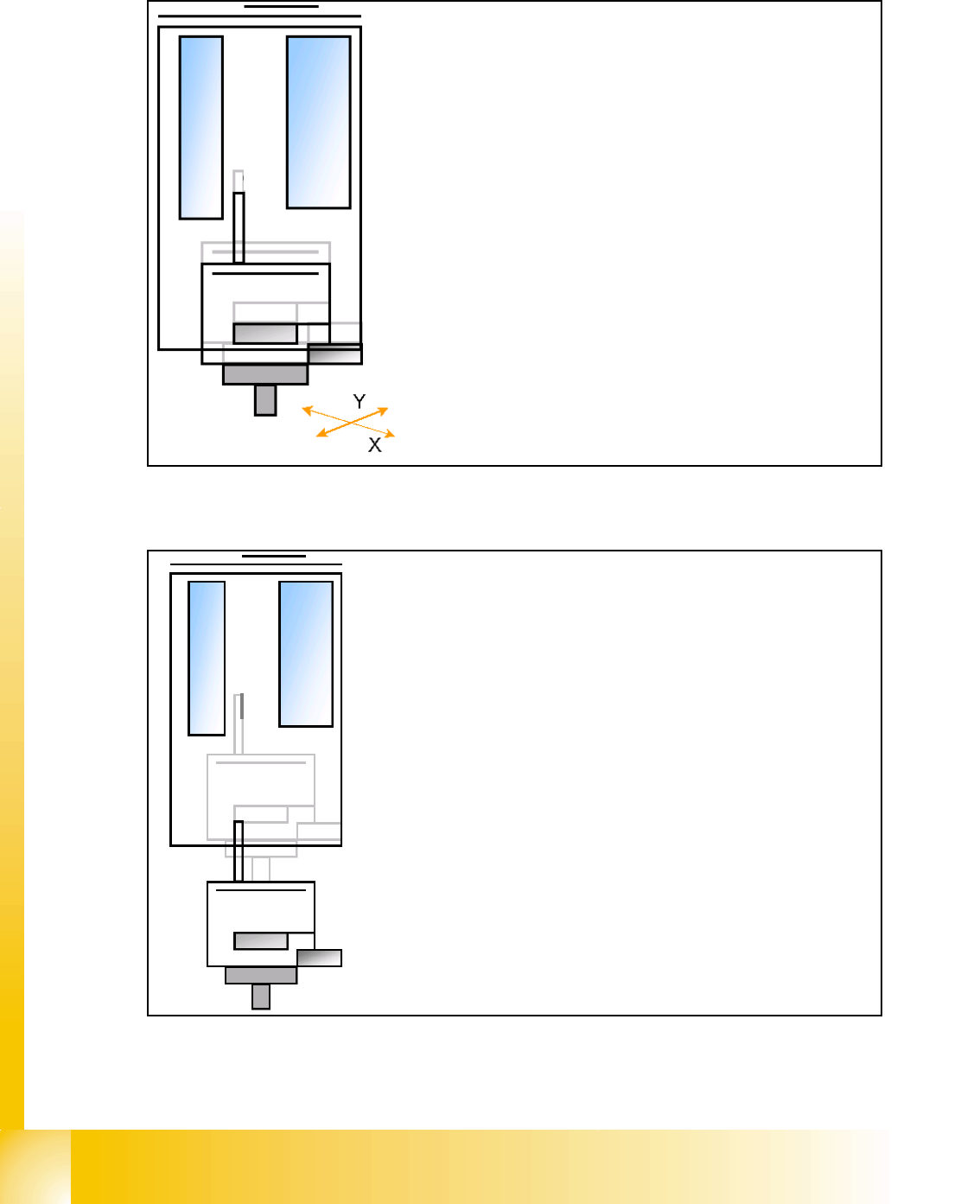

7.3.6 Vorbereitung zum Bestücken (BE von Modul 1)
7.3.6.1 Bestücken (BE von Modul 1)
– Die X- / Y-Achsen des Portals verfahren zur tatsächlichen
korrigierten Bestückposition
– Die D-Achse dreht um den zu korrigierenden Bestückwinkel
.
– Z-Achse verfährt abwärts im Standard-Modus (2 N Aufsetz-
kraft).
– Beim Aufsetzen des Bauelements auf der LP wird die Auf-
setzkraft auf den programmierten Wert erhöht.
– Bei Erreichen dieses Wertes wird das Ende Signal ausgelöst
Die Blasluftsteuerung wird ebenfalls aktiviert.
– Bei Erreichen des Blasluft-Schwellwertes* verfährt die Z-
Achse aufwärts mit Standard Verfahrprofil.
– Vorbereitung zur weiteren Bestückung (BE an Modul 2).
1 - 19
Student Guide SIPLACE HF/HF3
Ausgabe 09/2005 7 Twin Head
19

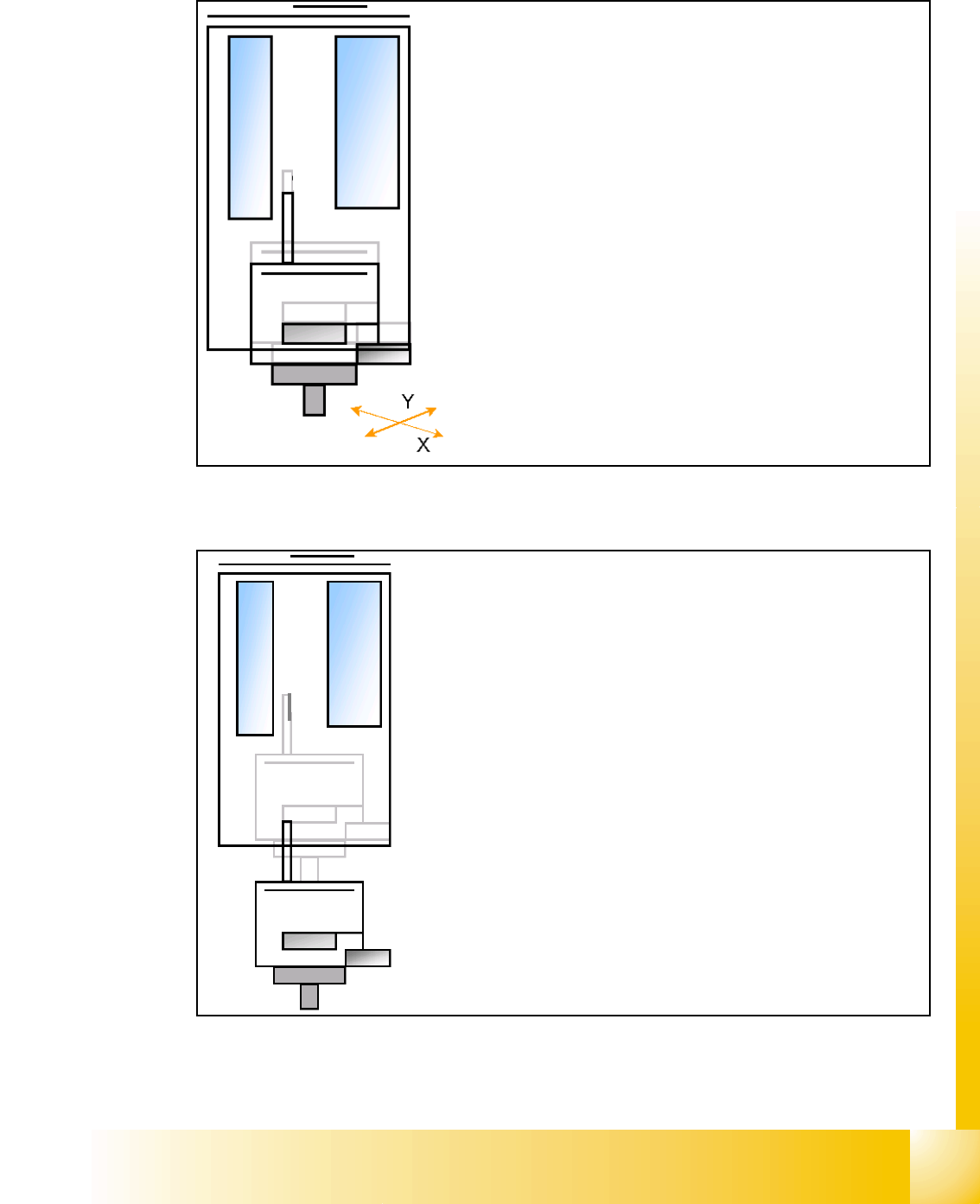

7.3.7 Vorbereitung zum Bestücken (BE an Modul 2)
7.3.7.1 Bestücken des Bauelementes (BE an Modul 2)
* Fehlerbehandlung: Wird der Blasdruck beim Bestücken nicht erreicht erfolgt in der Z-Oben-po-
sition eine Vakuumüberprüfung, um zu erkennen, ob das BE gesetzt wurde.
– Die X- / Y-Achsen des Portals verfahren zur tatsächlichen
(korrigierten) Bestückposition
– Die D-Achse dreht um den zu korrigierenden Bestückwinkel.
– Z-Achse verfährt abwärts im Standard-Modus (2 N Aufsetz-
kraft).
– Beim Aufsetzen des Bauelements auf der LP wird die Auf-
setzkraft auf den programmierten Wert erhöht.
– Bei Erreichen dieses Wertes wird das Ende Signal ausgelöst
Die Blasluftsteuerung wird ebenfalls aktiviert.
– Bei Erreichen des Blasluft-Schwellwertes * verfährt die Z-
Achse aufwärts mit Standard-Verfahrprofil.
– Vorbereitung zur weiteren Bestückung (BE an Modul 1).
