1 - 24 S tudent Guide SIPLACE HF/HF3 7 T win Head Ausgabe 09/2005 24 7.4.1.3 CAN Prozessorboard 16 Bit Der 16 Bit CAN Prozessor wird für unterschiedliche Funktionen, auf folgenden Baugrupp en ein- gesetzt: – Vision board…
1 - 23
Student Guide SIPLACE HF/HF3
Ausgabe 09/2005 7 Twin Head
23
7.4.1.2 Visionprozessorplatine
Die Visionprozessorplatine ist auf der Kopfinterfaceplatine montiert. Diese Leiterplatte wird an
beiden Portalen unabhängig der Konfiguration (12, 6 Segment C&P Kopf, Twin head) benutzt.
Abb. 7.4 - 2 Visionprozessorplatine
(1) Stecker für Beleuchtung LP-Kamera
(2) Stecker Videosignale LP-Kamera
(3) LED‘s P15V - 15Volt / Vcc - Spannungsversorgungen Visionboard
(4) DIP Schalter
(5) CAN Prozessor 16 Bit (extra Leiterplatte auf dem Visionboard)
(6) DC/DC Wandler 15V --> 5V für die Visionprozessorplatine und 24V LP/BE Kamera.
Hinweis:
Die DIP Schalterkonfiguration für die Portalkonfigurierung ist im Kapitel Portal beschrieben.
4
5
1
3
2
6
1 - 24
Student Guide SIPLACE HF/HF3
7 Twin Head Ausgabe 09/2005
24
7.4.1.3 CAN Prozessorboard 16 Bit
Der 16 Bit CAN Prozessor wird für unterschiedliche Funktionen, auf folgenden Baugruppen ein-
gesetzt:
– Visionboard, Kommunikation und Steuerung mit den ICOS System
– Hauptplatine am Twin head, Steuerung des Vakuumgenerators
– Visionboard für die stationäre IC (FC) - Kamera, Kommunikation und Steuerung mit den
ICOS System
Abb. 7.4 - 3 16 Bit Prozessor
Beschreibung der 7 Segmentanzeige ( Normalbetrieb " . " blinkt):
– Nach den Einschalten erscheint kurzzeitig eine " 0 " im Display
– Anzeige " b " Bios wurde gestartet.
– Anzeige blinkt abwechselnd "b" und " . " --> keine Applikation vorhanden bzw. konnte nicht ge-
startet werden.
– Anzeige " -I " und " I- " Applikation wurde geladen und jetzt gestartet.
– Der " . " auf der Anzeige blinkt.
(1) 7 Segmentanzeige
(2) LED bei manuellen RESET des
Prozessors
(3) 16 Bit Prozessor
2
3
1
1 - 25
Student Guide SIPLACE HF/HF3
Ausgabe 09/2005 7 Twin Head
25
7.4.1.4 Kopfadapter für Twin Head
Die Kopfadapterplatine ist von unten direkt an die Kopfinterfaceplatine angeschlossen. Direkt zu
den ’Hauptplatinen von Segment 1 und 2 des Twin heads führen je 2 Flachbandleitungen. Dieser
Kopfadapter muss im Falle eines Kopftyptausches auf C&P-Kopf also bei "Head modularity" mit-
getauscht werden.

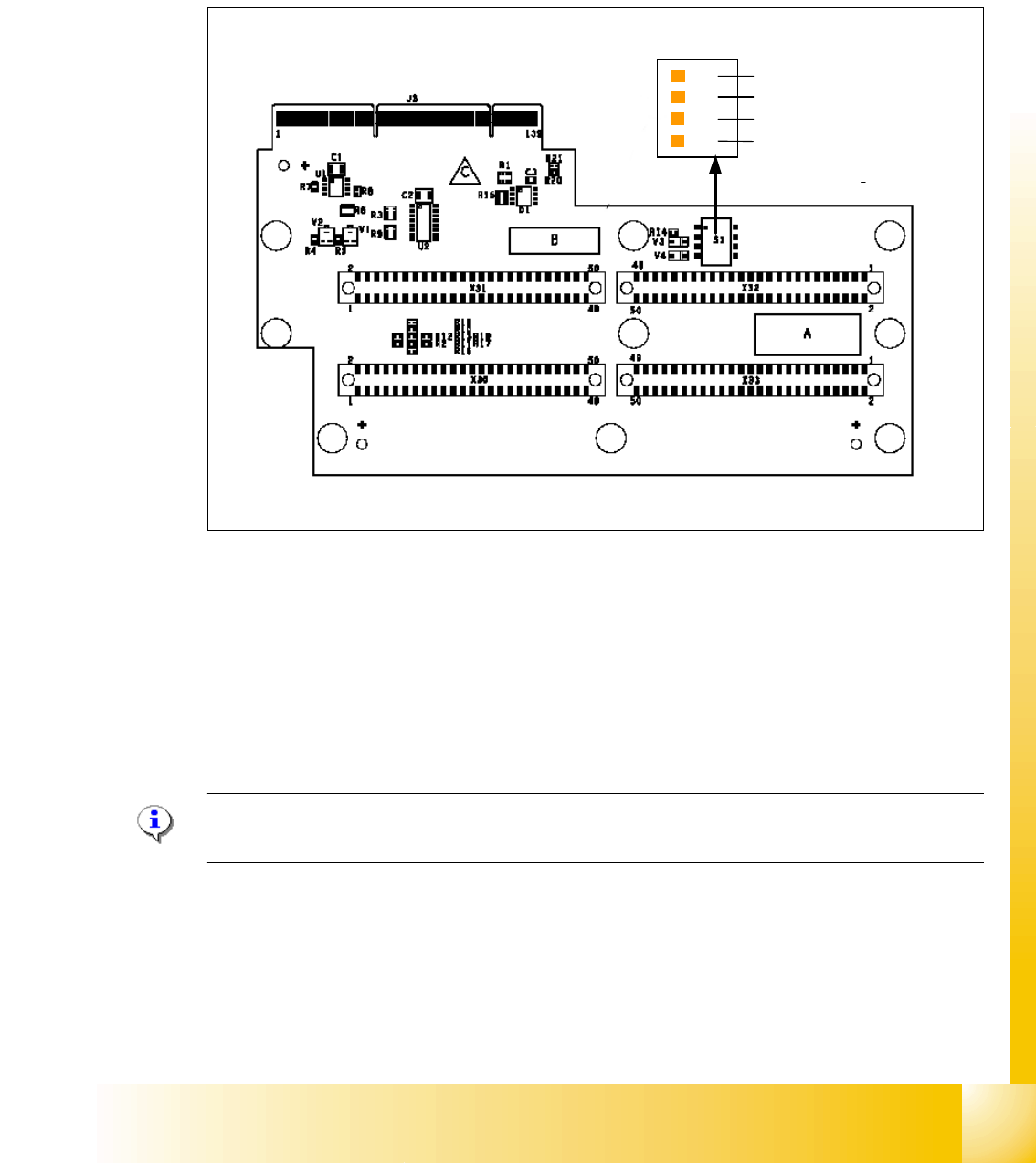

Abb. 7.4 - 4 Kopfadapter Twin head
Hinweis:
Die Kabelsätze (Flachbandkabel) für den Twin head Segment 1 und 2 sind verschieden.
(1) Stecker Z-Achse Twin Segment 1 (2) Stecker DP-Achse Twin Segment 1
(3) Stecker DP-Achse Twin Segment 2 (4) Stecker Z-Achse Twin Segment 2
(5) PP1 Boot CAN Prozessor Twin Segm. 1 (6) PP1 Reset CAN Prozessor Twin Segm. 1
(7) PP2 Boot CAN Prozessor Twin Segm. 2 (8) PP2 Reset CAN Prozessor Twin Segm. 2
1
24
3
OFF
1
4
5
6
7
8
