7.5.2 Lage und Montage des Pipettenwechslers
7.5.2.1 Lage des Pipettenwechslers

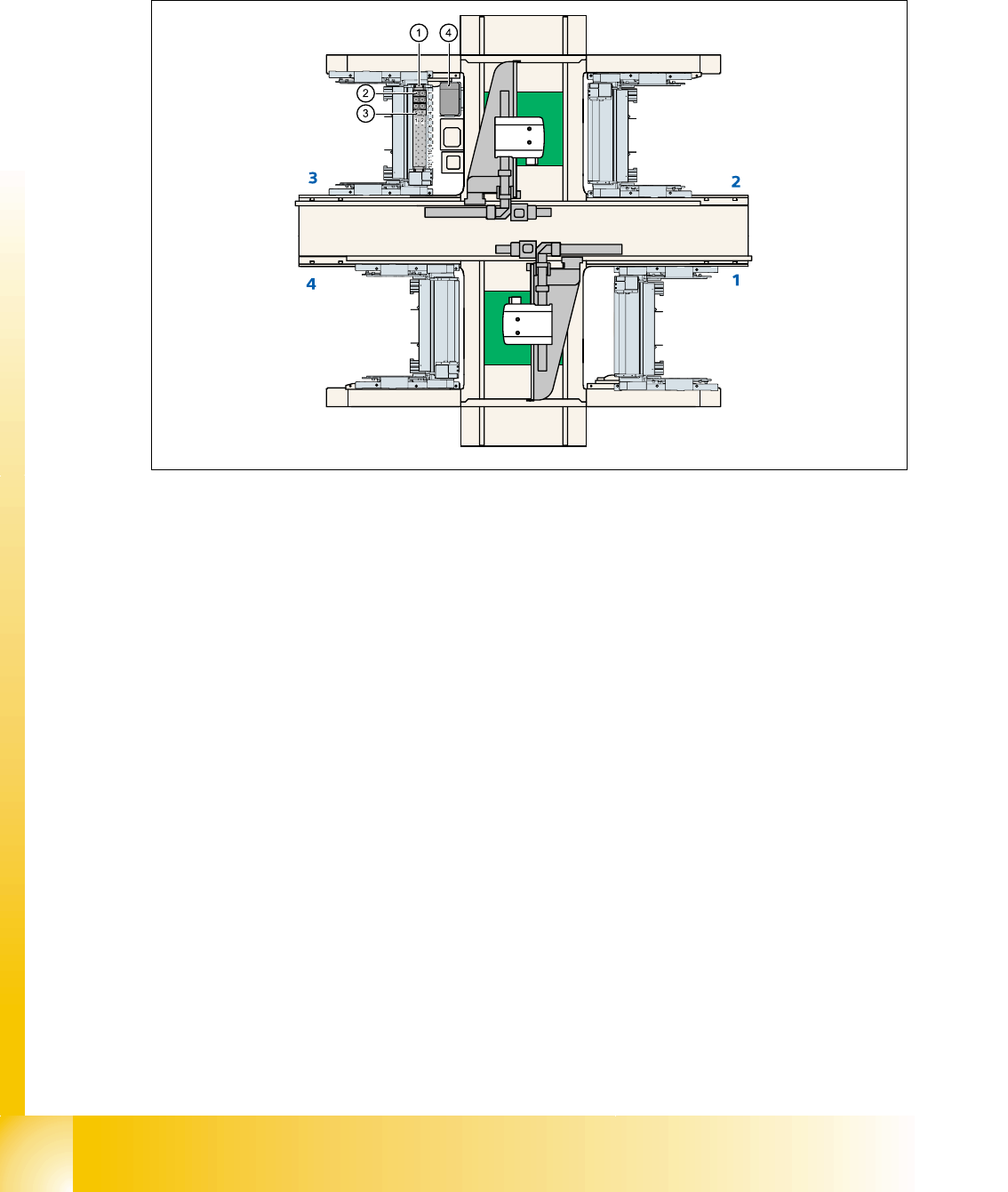

Abb. 7.5 - 2 Lage des Pipettenwechslers "Standardpipettenwechsler" hier in Sektor 3 an einer HF
Legende
(Die blauen Nummern zeigen die Förderbereiche)
(1) Pipettenwechsler Garage Nr.1 (2) Standardmagazin
(3) Magazin für Sonderpipetten oder Greifer (4) Bauelemente Abwurfbehälter
1 - 41
Student Guide SIPLACE HF/HF3
Ausgabe 09/2005 7 Twin Head
41
7.5.2.2 Montage der Pipettenwechslermagazine
Der Pipettenwechsler ist zusammen mit dem Leergurtleitkanal an der Andockeinheit befestigt.
Die Magazine sitzen auf einem gemeinsamen Träger. Sie sind jeweils mit zwei Zylinderstiften zen-
triert und mit zwei Senkkopfschrauben fixiert.

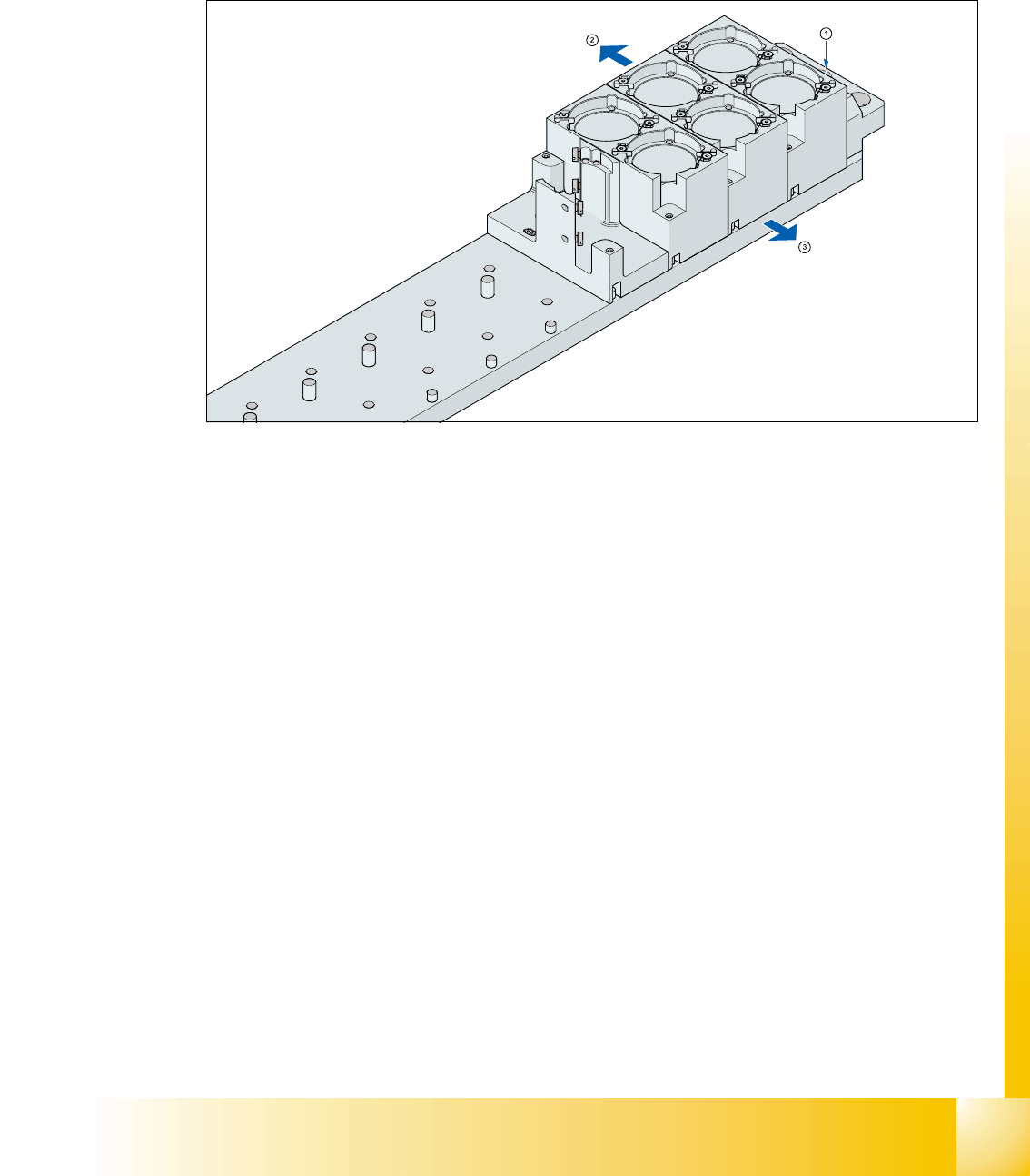

Abb. 7.5 - 3 Montage der Magazine
Legende
Richten Sie den Pipettenwechsler so aus, dass die Markierungsbohrung (Pos. 1) vom Bediener -
BE-Tischseite- her gesehen links liegt.
(1) Markierungsbohrung PPW-Träger (2) Bedienerseite (BE-Tischseite)
(3) Pfeil zeigt zum LP-Transport hin (4)
1 - 42
Student Guide SIPLACE HF/HF3
7 Twin Head Ausgabe 09/2005
42
7.5.2.3 Funktionsbeschreibung
Das Magazin für Standardpipetten hat eine Positionsmarke für die Lageerkennung, das Magazin
für Sonderpipetten/Greifer hat zwei Positionsmarken. In der Garage werden die Pipetten durch
Kugeln fixiert. Je nach Drehrichtung der DP-Achse werden die Pipetten entweder geklemmt oder
zur Entnahme freigegeben.
Abb. 7.1 - 18 Magazin für Standard- und Sonderpipetten
Lage der Pipetten in den Magazinen 7
(1) Doppelmagazin für Standardpipetten (Abholwinkel SW 505 = 184°)
(2) Magazin für Spezialpipetten oder Greifer (Abholwinkel SW 505 = 275°)
(1) Standardmagazin (2) Positionsmarke
(3) Pipettengarage (4) Magazin für Sonderpipetten
(5) Pipettengarage (6) Kugeln zum Fixieren der Pipetten
1
2
- Darstellung der Indexstifte, für die richtige
Position der Pipette im Magazin
- Position der Pipette mit den Löchern für die
Indexstifte.
- Marke für die Kalibrierung, dient zur
Positionsermittlung des Magazins
- Zentrierstifte für die Pipetten
- Die Magazine für die Spezialpipetten sind
um 90° gedreht.
