1 - 1 S tudent Guide SIPLACE HF/HF3 Advanced I Ausgabe 09/2005 8 BE-Handling 1 8 BE-Handling 8.1 Übersicht Diese Kapitel beinhaltet die Bereitstellung von Bauelementen durch die Ba uelementewech- seltische, die dazugehör…
1 - 2
Student Guide SIPLACE HF/HF3 Advanced I
Inhalt Ausgabe 09/2005
2
1 - 1
Student Guide SIPLACE HF/HF3 Advanced I
Ausgabe 09/2005 8 BE-Handling
1
8 BE-Handling
8.1 Übersicht
Diese Kapitel beinhaltet die Bereitstellung von Bauelementen durch die Bauelementewech-
seltische, die dazugehörige Andockeinheit und das pneumatische Schneidgerät.
An die HF/HF3 Maschine können bis zu vier fahrbare BE Wechseltische angedockt werden. Für
die BE Wechseltische im Bereich 2 und/oder 4 kann bei der HF wahlweise ein MTC 2 gestellt
werden.Bei der HF3 kann im Bereich 2 ein MTC 2 gestellt werden. Die BE Wechseltische werden
automatisch durch Betätigen von ein bzw. zwei Tastern mechanisch und elektrisch mit der An-
dockeinheit verbunden, dies ist abhängig von der Konstruktion.

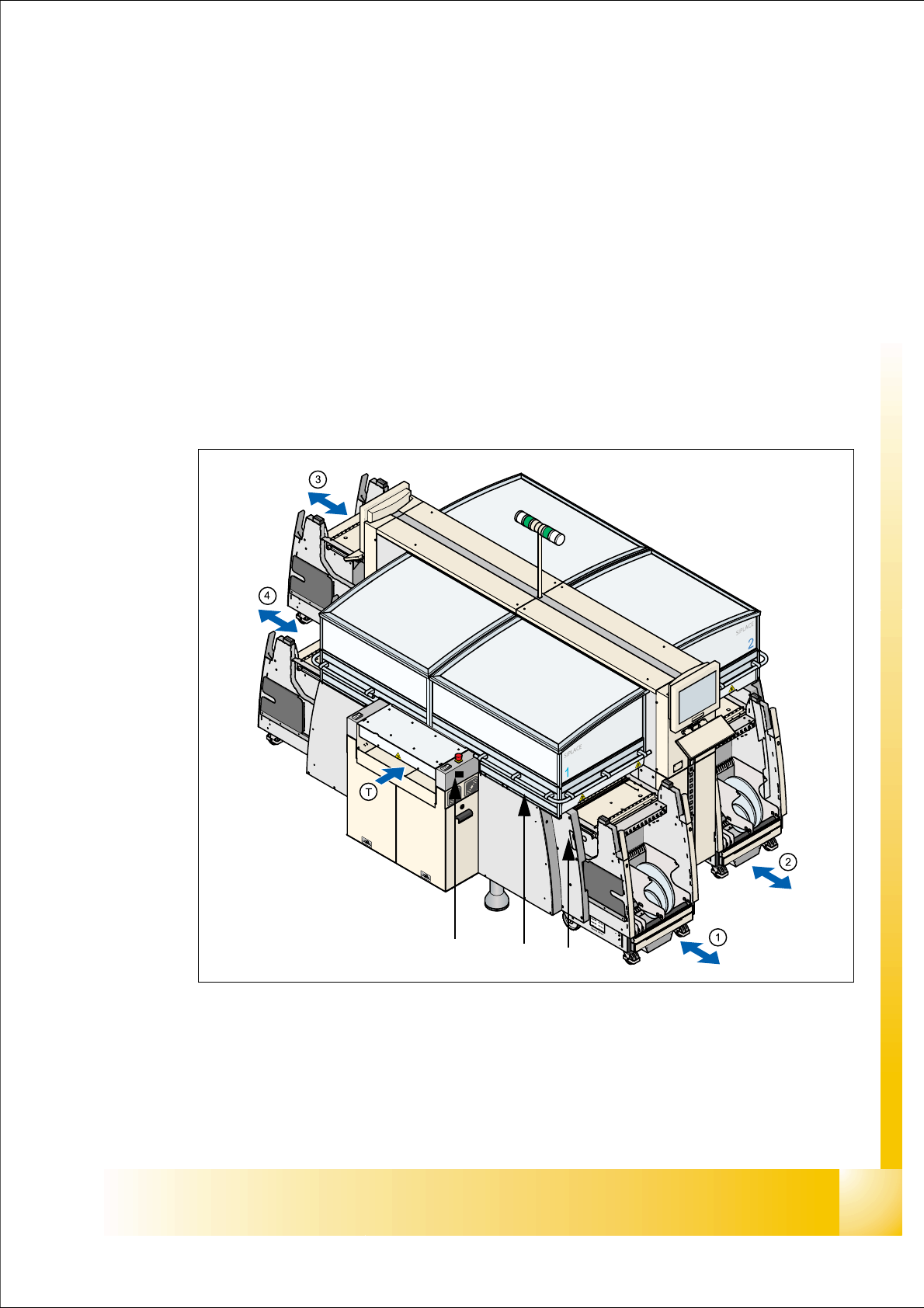

Abb. 8.1 - 1 Positionen der Wechseltische und Taster zum An- und Abdocken
1. Taster zum Abdocken des BE-Wechseltisches mit Zweihandbedienung
2. Taster (2) zusammen mit Taster (1) zum Andocken des BE-Wechseltisches
3. Taster An- und Abdocken bei Maschinen für BE-Tische mit Einhandbedienung
12
3
1 - 2
Student Guide SIPLACE HF/HF3 Advanced I
8 BE-Handling Ausgabe 09/2005
2
Technische Daten BE-Wechseltisch: 8
8.1.1 BE-Wechseltisch
Der BE-Wechseltisch und die Einzugseinrichtung bilden eine Einheit zur Bauelemtebereitstellung.
Diese BE-Bereitstellung gibt es in 2 Ausführungen -siehe Zweihand- und Einhandbedienung
Zweihandbedienung für BE-Wechseltisch bis 07.2004 8
Für den Andockvorgang wird der BE-Wechseltisch soweit wie möglich in die Einzugsvorrichtung
geschoben und durch Betätigen der zwei Taster (siehe Abb. 8.1 - 1) an die Maschine angedockt.
Dabei wird die Aufnahmeplatte für die Förderer über zwei Pneumatikzylinder und Kurvenscheiben
hoch gehoben und gleichzeitig der gesamte BE-Wechseltisch in die Maschine gezogen.
Um den BE-Wechseltisch Abzudocken wird die Abdeckung geöffnet und der Taster 1
(Abb. 8.1 - 1) gedrückt. Dabei wird die Aufnahmeplatte für die Förderer über zwei Pneumatikzyl-
inder und Kurvenscheiben nach unten gesenkt und der gesamte BE-Wechseltisch kann aus der
Maschine gezogen werden.

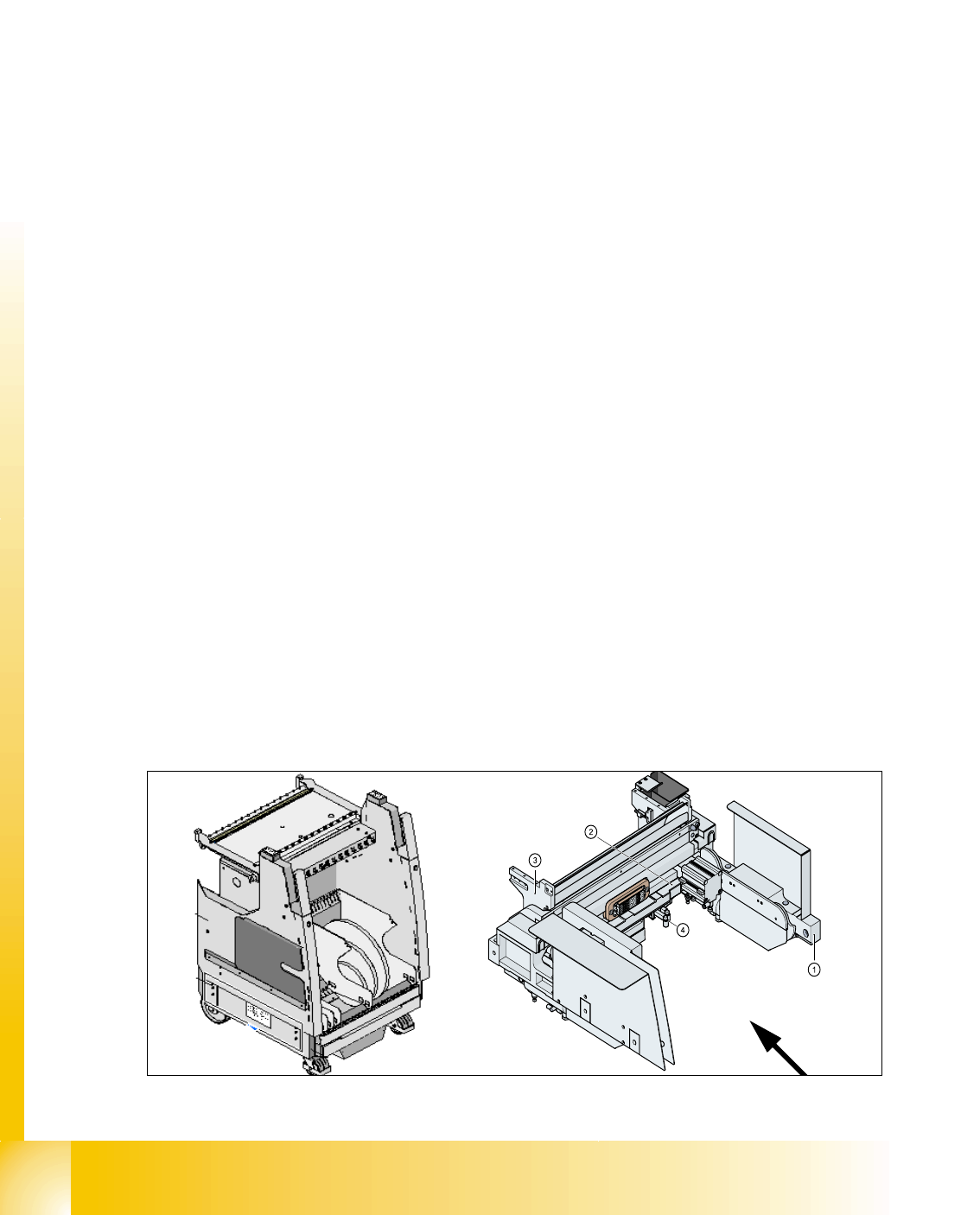

Abb. 8.1 - 2 BE-Wechseltisch für Zweihandbedienung mit Einzugsvorrichtung
Fördererkapazität:
180 Spuren Breite 8mm (3x8mm S Förderern)
120 Spuren Breite 8mm (2x8mm S Förderern)
Stellplätze:
4 BE-Wechsetische mit integrierten Gurtabfallcontainern
15 Spuren mit 30mm für jeden BE-Wechseltisch oder bis zu 2 MTC‘s
Förderer_
Gurte, Bulkcase, Linearförderer, Siplace S-Förderer (F4,F5,S-20,S-
23,S25HM,S27HM,HS50,HS50+,HS60), OEM Förderer, Surftape Förderer (8,
12, 16, 24 mm), manuelle Tray‘s
Schnittstelle zur
Maschine:
Verbindung zur Maschine erfolgt automatisch beim Andockvorgang (Kein An-
stecken von Kabeln)
- Stromversorgung
- Verbindung CAN Bus
- Schließen des Sicherheitskreis
- Druckluftverbindung
- Verbindung Splicestellenerkennung (Option)
BE-Wechseltischhöhen:
Abhängig von der Transporthöhe
830 mm ± 15 mm (Standard)
900 mm ± 15 mm (SMEMA)
930 mm ± 15 mm (SMEMA)
950 mm ± 15 mm (SMEMA)
