1 - 18 S tudent Guide SIPLACE HF/HF3 9 Modularer T ransport Ausgabe 09/2005 18 9.2.4 Position der Endschalter überprüfen ➠ Überprüfen Sie die minimale und maximale Breite und die Parallelität der T ransportwangen. Einste…
1 - 17
Student Guide SIPLACE HF/HF3
Ausgabe 09/2005 9 Modularer Transport
17
9.2.2.3 Zurückbau des Einzel-transportmodus:
➠ Wähle im SITEST (505) Transport-menu ’Option und Konfiguration’ das Menü ’Transport ver-
breitern’ um den Standard Transportmodus einzustellen.
➠ Die bewegliche Transportseite 1 (rechte Seite fest (Spur 1 linke Seite fest)) wird auf eine
schmale (default)Transportbreite bewegt.
➠ Die SITEST SW meldet die Hubtische zu trennen; bitte für alle Bestückbereiche ausführen.
➠ Die SITEST SW bewegt nun per Transportsteuer-SW die feste Seite von Transport 2 (rechte
Seite fest (Spur 1 linke Seite fest)) zurück zur Sandardposition. Maße nahe Verstelleinheiten
nach bild Abb.11.2.5 überprüfen.
➠ Nun Transportbreite beider Transportspuren auf die gewünschte Breite einstellen.
9.2.3 Versetzen der festen Transportwange für ’überbreiten Transport’
Hinweis:
Diese Betriebsart ist für HF-und X-Maschinen mit Einzel- und mit Doppeltransport möglich.
Die Standardposition der festen Transportwange(n) sind definiert nach den Dimensionen der X4-
/ X3- und X2-Maschinen. Wegen der zusätzlichen Breite in HF-Maschinen können HF-linien mit
Einzeltransport bis zu 509 mm breite LP’s; Doppeltransport bis zu 250 mm breite LP’s auf jeder
Spur haben.
➠ Wähle im SITEST (505) Transport-menu ’Option und Konfiguration’ das Menü ’Transport über-
breite’ um den Transportmodus ’Überbreite’ einzustellen.
➠ Die feste Transportwange TSP 2 (rechte Seite fest (Spur 1 linke Seite fest)) bleibt in ihrer Po-
sition
➠ Die ’feste Transportwange TSP-spur 1’(rechte Seite fest (Spur 2 linke Seite fest)) wird 34mm
nach außen bewegt. Die bewegliche Transportwange TSP-spur 2 (Spur 1-links fest) kann nun
auf mehr als 216 mm breite LP’s eingestellt werden.
1 - 18
Student Guide SIPLACE HF/HF3
9 Modularer Transport Ausgabe 09/2005
18
9.2.4 Position der Endschalter überprüfen
➠ Überprüfen Sie die minimale und maximale Breite und die Parallelität der Transportwangen.
Einstellwerte:
Minimale Breite: 49,7 mm
Maximale Breite Einzeltransport: 508,5 mm
Maximale Breite Doppeltransport: 216,5 mm (Standard)
Maximale Breite Doppeltransport: 250,5 mm (bei Verstellung der festen Transportwange)

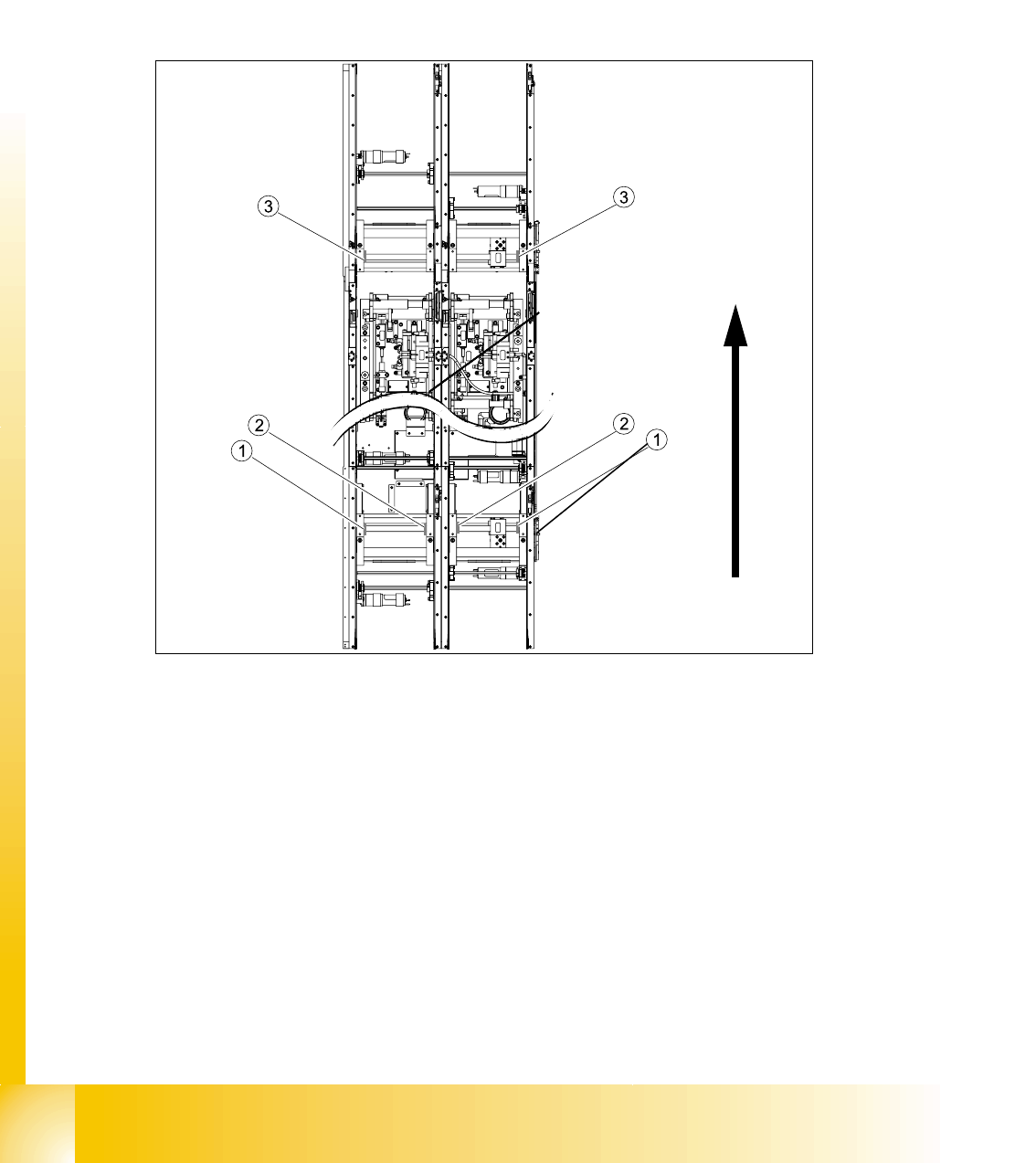

Abb. 9.2 - 7 Lage der Endschalter für Breitenverstellung und Transportwangen (symbolische Zeichnung)
Legende
– Endschalter im Eingabeband:
Im Bereich des Eingabebandes befinden sich unter den
Transportwangen 5 Endschalter. Die Endschalter verhindern, dass die Transportwangen zu-
sammen bzw. gegen das Montagerahmen des Transports fahren.
– Endschalter im Ausgabeband: Im Bereich des Ausgabebandes befinden sich 2 Endschalter
für die Verstelleinheit. Sie dienen als Absicherung des Verfahrbereichs und zur Initialisierung
(rechts) der Verstelleinheit bei der Breitenverstellung.
(1) Endschalter am Eingabeband - unter der
Transportwange montiert
(3) Endschalter am Ausgabeband - unter der
Transportwange montiert
(2) Endschalter an der Spindel
1 - 19
Student Guide SIPLACE HF/HF3
Ausgabe 09/2005 9 Modularer Transport
19
9.2.4.1 Einstellung des Endschalters für die Initialisierung der Verstelleinheit
Hinweis:
Diese Einstellung ist nur nach Ersetzen des Schalters oder anderen Fehlfunktionen im Breiten-
verstell-Referenzlauf nötig.

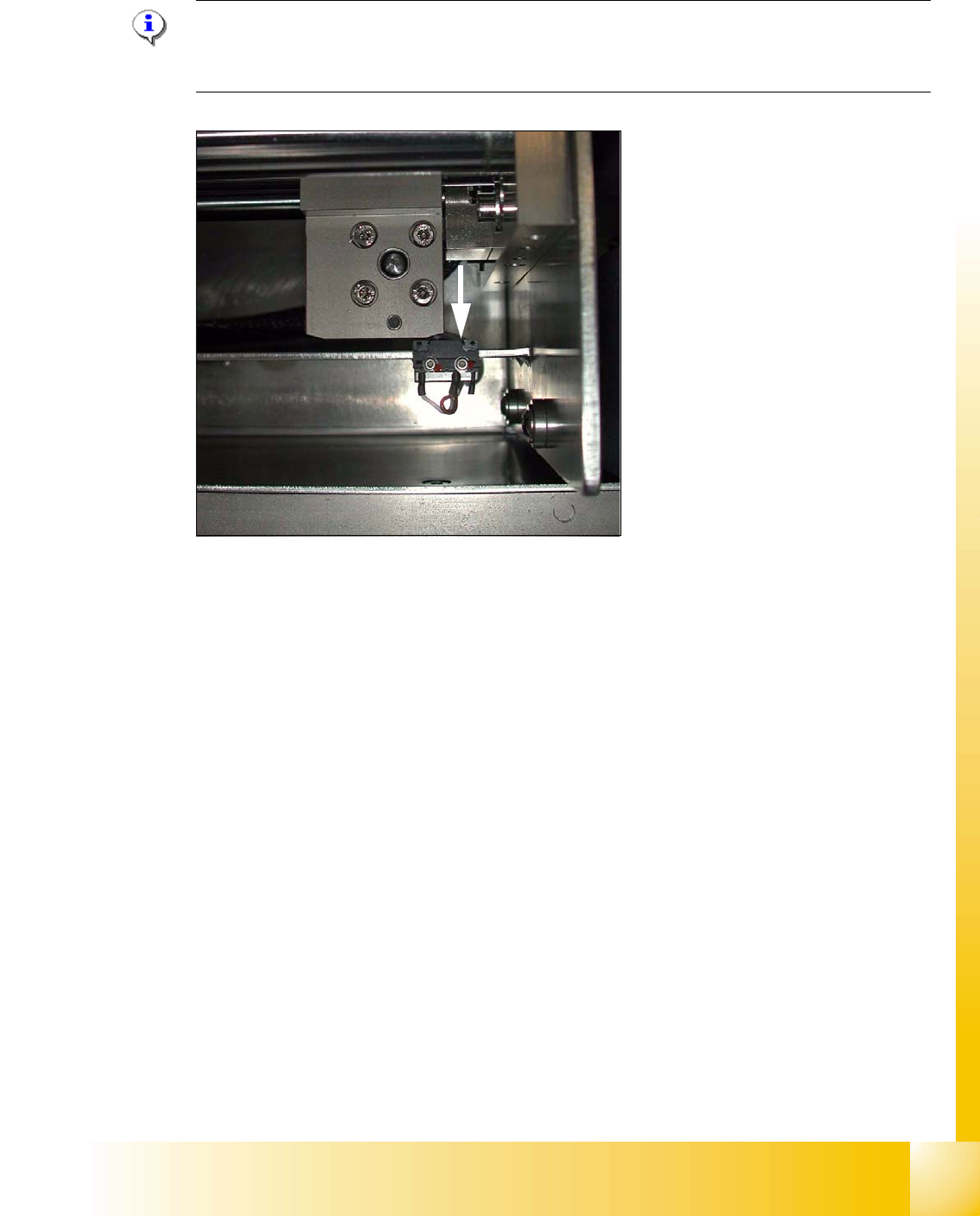

Abb. 9.2 - 8 End- Referenzschalter für Verstelleinheit
➠ Bewegen Sie die Verstelleinheit für die Breitenverstellung von Hand (per Zahnriemen) an die
Transportwange.
➠ Lösen Sie die beiden Schrauben des Endschalters (Pfeil in Abb. 9.2 - 8)
➠ Verschieben Sie den Endschalter im Langloch in Richtung Verstelleinheit genau soweit, dass
der Endschalter sicher eingeschaltet wird.
➠ Überprüfen Sie hierzu den Schaltzustand der zugehörigen LED (H41 bei TSP 301) an der
Transportsteuerung.
➠ Befestigung Sie den Endschalter in dieser Position.
➠ Kalibrieren Sie die Transportbreite über SITEST.
