1 - 18
Student Guide SIPLACE HF/HF3
9 Modularer Transport Ausgabe 09/2005
18
9.2.4 Position der Endschalter überprüfen
➠ Überprüfen Sie die minimale und maximale Breite und die Parallelität der Transportwangen.
Einstellwerte:
Minimale Breite: 49,7 mm
Maximale Breite Einzeltransport: 508,5 mm
Maximale Breite Doppeltransport: 216,5 mm (Standard)
Maximale Breite Doppeltransport: 250,5 mm (bei Verstellung der festen Transportwange)
Abb. 9.2 - 7 Lage der Endschalter für Breitenverstellung und Transportwangen (symbolische Zeichnung)
Legende
– Endschalter im Eingabeband:
Im Bereich des Eingabebandes befinden sich unter den
Transportwangen 5 Endschalter. Die Endschalter verhindern, dass die Transportwangen zu-
sammen bzw. gegen das Montagerahmen des Transports fahren.
– Endschalter im Ausgabeband: Im Bereich des Ausgabebandes befinden sich 2 Endschalter
für die Verstelleinheit. Sie dienen als Absicherung des Verfahrbereichs und zur Initialisierung
(rechts) der Verstelleinheit bei der Breitenverstellung.
(1) Endschalter am Eingabeband - unter der
Transportwange montiert
(3) Endschalter am Ausgabeband - unter der
Transportwange montiert
(2) Endschalter an der Spindel
1 - 19
Student Guide SIPLACE HF/HF3
Ausgabe 09/2005 9 Modularer Transport
19
9.2.4.1 Einstellung des Endschalters für die Initialisierung der Verstelleinheit
Hinweis:
Diese Einstellung ist nur nach Ersetzen des Schalters oder anderen Fehlfunktionen im Breiten-
verstell-Referenzlauf nötig.
Abb. 9.2 - 8 End- Referenzschalter für Verstelleinheit
➠ Bewegen Sie die Verstelleinheit für die Breitenverstellung von Hand (per Zahnriemen) an die
Transportwange.
➠ Lösen Sie die beiden Schrauben des Endschalters (Pfeil in Abb. 9.2 - 8)
➠ Verschieben Sie den Endschalter im Langloch in Richtung Verstelleinheit genau soweit, dass
der Endschalter sicher eingeschaltet wird.
➠ Überprüfen Sie hierzu den Schaltzustand der zugehörigen LED (H41 bei TSP 301) an der
Transportsteuerung.
➠ Befestigung Sie den Endschalter in dieser Position.
➠ Kalibrieren Sie die Transportbreite über SITEST.
1 - 20
Student Guide SIPLACE HF/HF3
9 Modularer Transport Ausgabe 09/2005
20
9.2.5 Breitenverstelleinheit
9.2.5.1 BERO an der Verstelleinheit einstellen
Der BERO (3) (s. Abb. 9.2 - 9) dient als Signal für die Steuerung des Pneumatikventil der Verstel-
leinheit. Nachdem der Schaltpunkt ’Transportwange vorhanden’ erreicht wurde, wird über das
Pneumatikventil die Transportwange eingekoppelt.

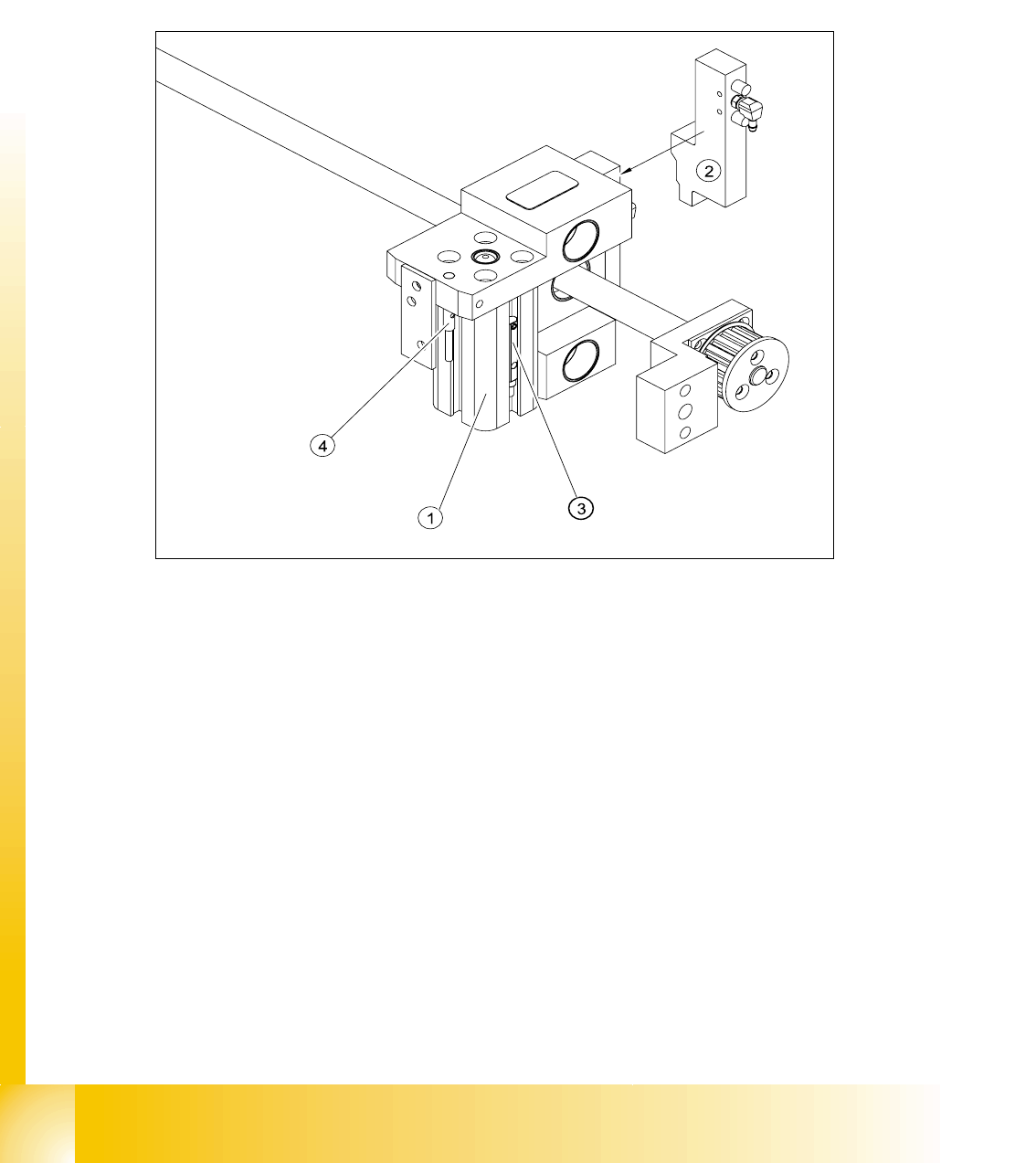

Abb. 9.2 - 9 Übersicht BEROs an der Verstelleinheit für die Breitenverstellung
Legende zu Abb. 9.2 - 9:
Einstellung: Betätiger für BERO und ’Transportwangen-BERO’: 9
➠ Beim Einbau des BERO’s(4), muss der BERO eben mit dem Gehäuse der Verstelleinheit
abschließen.
➠ Die Einstellung des Schaltpunktes erfolgt über die Betätiger an den Transportwangen.
➠ Verstelleinheit unter die Transportwange fahren und den Betätiger mittels der Schraube lösen.
➠ Endmaß von 2/10mm auf die Verstelleinheit legen, den Betätiger gegen das Endmaß drücken
und mit der Schraube fixieren.
➠ Betätiger an allen Transportwangen für die jeweilige Verstelleinheit prüfen ggf. einstellen.
➠ Transport kalibrieren über SITEST durchführen.
(1) Kurzhubzylinder (3) BERO Pneumatikzylinder (f. Verriegelungsstift ’oben’ Erkennung)
(2) Magnetventil (4) BERO Verstelleinheit (f. Transportwangenerkennung)
