1 - 10 S tudent Guide SIPLACE HF/HF3 10 SITEST Ausgabe 09/2005 10 (7) (8) MTC Aufruf der Ansicht für die Funktionen des MTC. Aufruf der Ansicht für die Turm- Funktionen des MTC. Aufruf der Ansicht für die Achsfunkt ionen…
1 - 9
Student Guide SIPLACE HF/HF3
Ausgabe 09/2005 10 SITEST
9
(4)
(5)
(6)

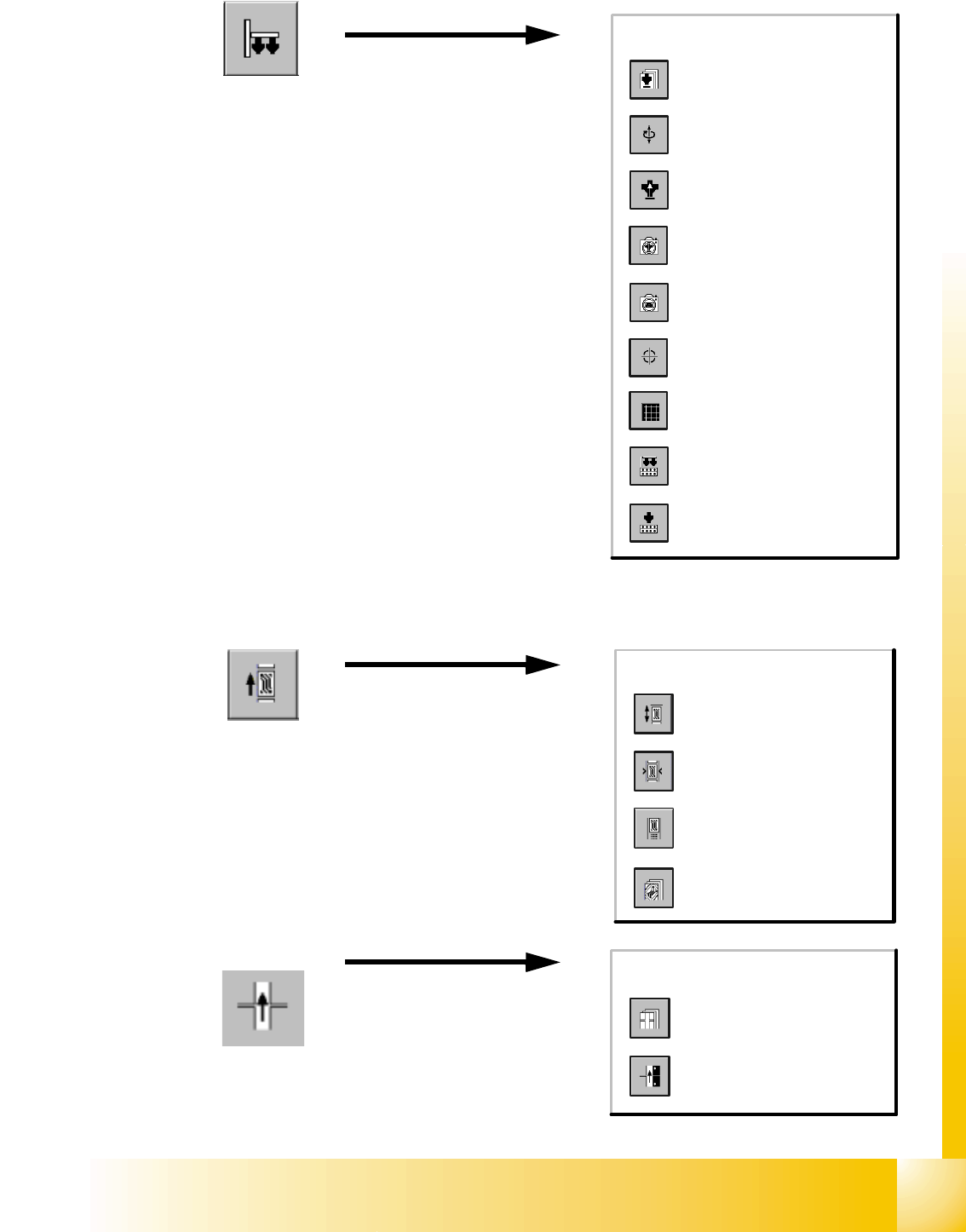

Twin Head
Aufruf der Ansicht für die
Funktionen des Twin Head.
Aufruf der Ansicht für die
Achsfunktionen des Twin Head.
Aufruf der Ansicht für die
Funktionen der Kopfplatine des
Twin Head.
Aufruf der Ansicht für die
Funktionen der IC-Kamera.
Aufruf der Ansicht für die
Funktionen der FC-Kamera.
Aufruf der Ansicht für die
Kalibrierfunktionen des Twin
Head.
Aufruf der Ansicht für die
Mappingfunktionen des Twin
Head.
Aufruf der Ansicht für die Kopf-
Funktionen des Twin Head -
Pipettenwechslers.
Aufruf der Ansicht für die
Magazin-Funktionen des Twin
Head-Pipettenwechslers.
Aufruf der Ansicht für die
Einstellungen der
Transportbandbreite.
LP-Transport
Aufruf der Ansicht für die
Transport Funktionen.
Aufruf der Ansicht für die
Leiterplattentransportfunktionen.
Aufruf der Ansicht für die
Einstellungen der
Transportbandgeschwindigkeit.
Aufruf der Ansicht für die
Kalibrierung der Abholposition
des BE-Tisches.
Aufruf der Ansicht für die BE-
Tisch Funktionen.
Bauelemente-Tische
1 - 10
Student Guide SIPLACE HF/HF3
10 SITEST Ausgabe 09/2005
10
(7)
(8)

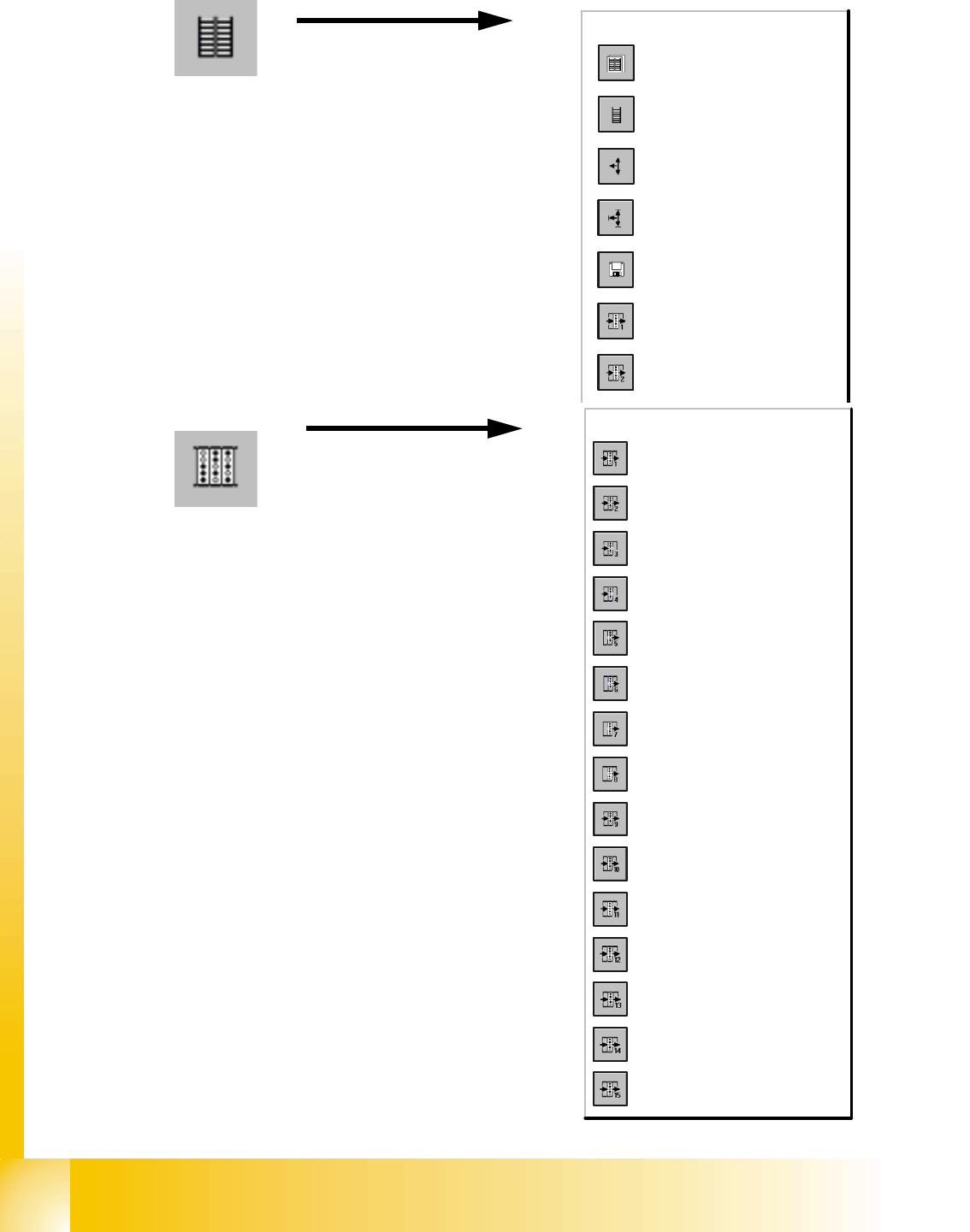

MTC
Aufruf der Ansicht für die
Funktionen des MTC.
Aufruf der Ansicht für die Turm-
Funktionen des MTC.
Aufruf der Ansicht für die
Achsfunktionen des MTC.
Aufruf der Ansicht für die
Einstellungen des MTC.
Aufruf der Ansicht für die
Funktionen der Maschinendaten
des MTC.
Aufruf der Ansicht für die
Eingänge des MTC.
Aufruf der Ansicht für die
Eingänge des MTC.
Ein-/Ausgänge
E/A-Modul 1
E/A-Modul 2
E/A-Modul 3
E/A-Modul 4
E/A-Modul 5
E/A-Modul 6
Hubtisch und Laserlichtschranke
Transport 1
Hubtisch und Laserlichtschranke
Transport 2
Bandmotor und LP-Sensor Transport 1
Bandmotor und LP-Sensor Transport 2
Schnittstelle Transport 1
Schnittstelle Transport 2
Optionen Transport 1
Optionen Transport 2
Transport Breitenverstellung
1 - 11
Student Guide SIPLACE HF/HF3
Ausgabe 09/2005 10 SITEST
11
10.2 Kalibrierung
WARNUNG
Bei einigen der nachfolgend beschriebenen Abläufe verfährt das Portal.
Aus diesem Grunde sollten Sie stets sicherstellen, dass weder Sie noch eine andere Person sich
im Verfahrbereich der Portale befinden, bevor Sie eine dieser Abläufe ausführen.
VERLETZUNGSGEFAHR!
Stellen Sie ebenfalls stets sicher, dass sich keine Gegenstände im Verfahrbereich befinden.
Hinweis:
Vor der Ausführung der Kalibrierfunktionen müssen für Köpfe und Portale Referenzläufe durch-
geführt werden.
Wenn Sie die Kalibrierung der Maschine ausführen, werden die nicht benötigten Portale automa-
tisch in die Parkposition gefahren.
Um die Maschine komplett zu kalibrieren, bietet das Testprogramm SITEST die Möglichkeit, mit
Hilfe der Funktion
"Maschine kalibrieren..." sämtliche Kalibrierfunktionen aus dem Menü "Ge-
samtmaschine kalibrieren" aus zu starten.
Die Kalibrierfunktionen werden
für diese Funktionen jeweilsfür Portal 1 und Portal 2 durchge-
führt. 10
Werkzeuge und Test
– SITEST, Version 504.xx
– Kalibrierteil
– Pipetten, Typ 956, 517,518
– Einstelllehre
– Leiterplatte (Breite 100mm) zum Kalibrieren der LP-Transportbreite
