1 - 41
Student Guide SIPLACE HF/HF3
Ausgabe 09/2005 10 SITEST
41

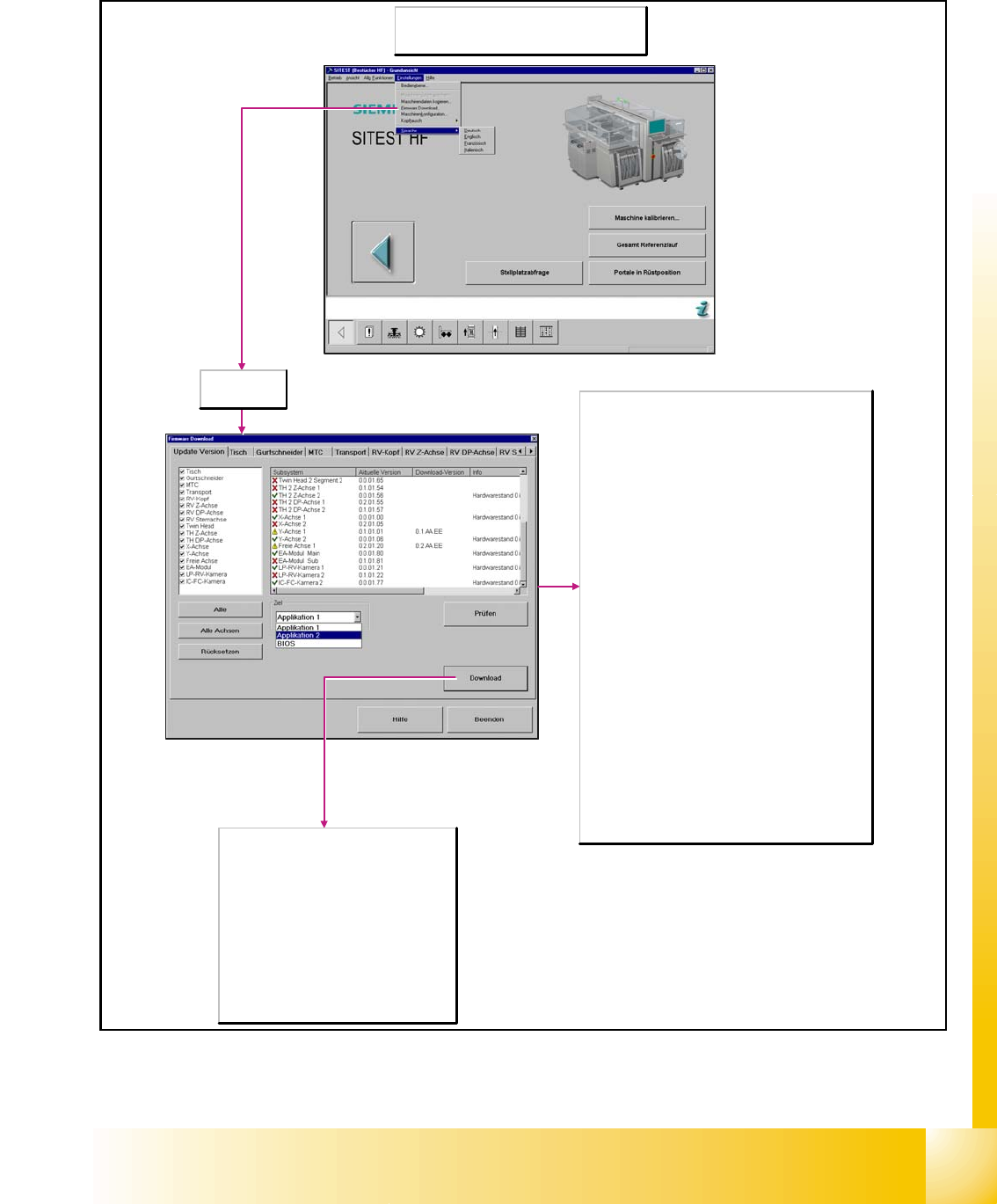

10.2.8.2 Funktion Firmware Download
Register Update
Version
ausgewählt
Download
Der Download wird mit allen ausgewählten
Einstellungen gestartet. Dabei werden die alten
Firmware-Dateien in das Verzeichnis
C:\SRProgramme\CanFWPool verschoben, die
aktuell geladenen Firmware-Dateien befinden sich
nun im Verzeichnis C:\SRProgramme\CanFW.
Ziel
Applikation 1 / 2
Bei Aktivierung wird die Firmware geladen, die die
Aktionen der Subsysteme steuert.
BIOS
Bei Aktivierung wird das Betriebssystem für die
Subsysteme geladen.
Subsystem
Maschinen Komponenten
Aktuelle Version
Firmware-Version, die auf den einzelnen
Maschinenkomponenten vorhanden ist.
Download-Version
Version, die geladen werden kann. Sie befindet sich im
Verzeichnis C:\SRProgramme\CanFW.
Info
Zusatzinformation, z.B. über den Hardwarestand der jeweiligen
Maschinenkomponente.
Prüfen
Liest die aktuelle Firmware-Version aus den Subsystemen.
Diese Versionen sind im Verzeichnis C:\SRProgramme\CanFW
abgelegt. In diesem Verzeichnis darf für jedes Subsystem nur
eine Version abgelegt sein. Sind mehrere Versionen für ein
Subsystem vorhanden, muss man eine Version in das
Verzeichnis C:\SRProgramme\CanFWPool verschieben.
Ansonsten erhält man eine Fehlermeldung aufgrund eines
Versionskonfliktes und der Download kann nicht durchgeführt
werden.
Subsystem
Wählen Sie hier die gewünschten Subsysteme aus, für die der
Download durchgeführt werden soll.
Alle
Alle Subsysteme werden aktiviert.
Rücksetzen
Alle Komponenten werden deaktiviert.
Alle Achsen
Alle Achsen werden aktiviert.
Hinweis
Der Download ist nur möglich, wenn Sie sich in der
Bedienebene Service (Siemens) angemeldet haben.
1 - 42
Student Guide SIPLACE HF/HF3
10 SITEST Ausgabe 09/2005
42

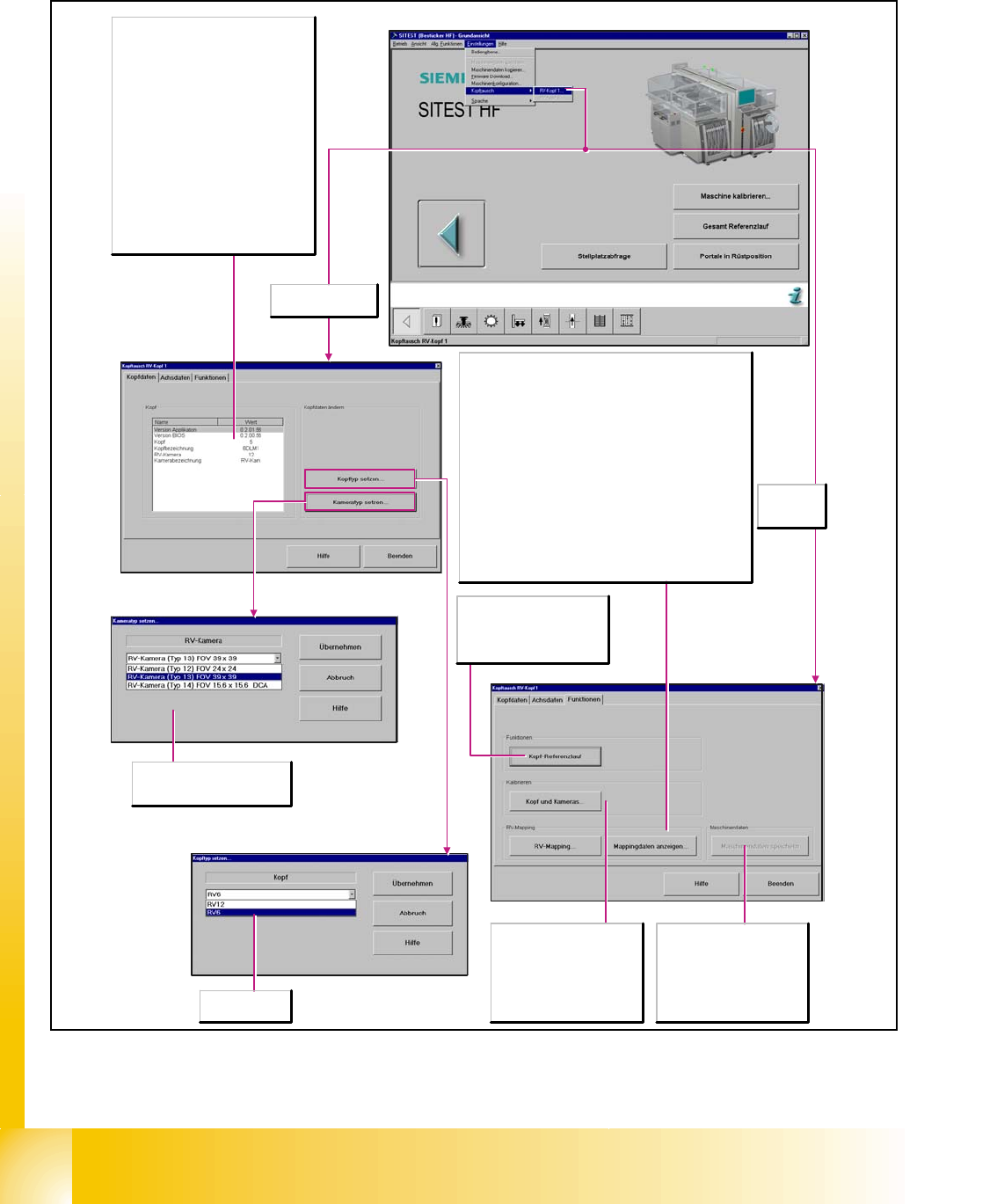

10.2.8.3 Kopf-Modularität SIPLACE HF
Wählen Sie hier
den Kopftyp aus.
Wählen Sie hier den Kameratyp
für den Revolverkopf aus, um im
Kopf-EPROM den Typ zu setzen.
Register Kopfdaten
ausgewählt
Kopf
Version Applikation
Zeigt die Firmware-Version an.
Version BIOS
Zeigt die Firmware-Version an.
Kopf
Zeigt den Kopftyp an.
5: RV12 Revolverkopf mit 12 Pinolen
6: RV6 Revolverkopf mit 6 Pinolen
RV-Kamera
Gibt den Kamertyp an.
12: Standard-Kamera für den 12er-RV-Kopf
13: Standard-Kamera für den 6er-RV-Kopf
14: DCA-Kamera
Kamerabezeichnung
Zeigt die Bezeichnung Kamera an.
Register
Funktionen
ausgewählt
Kalibrieren
Wählen Sie hier die
gewünschten Komponenten
aus, die kalibriert werden sollen.
Start
Die aktivierten Komponenten
werden nacheinander kalibriert.
Maschinendaten speichern
Es werden neu ermittelte
Kalibrierdaten oder geänderte
Maschinendaten gespeichert.
Diese Funktion ist nur
ausführbar, wenn Daten neu
ermittelt oder verändert wurden.
Funktionen
Kopf-Referenzlauf
Führt den Referenzlauf mit allen
Achsen des Revolverkopfes am
aktivierten Portal durch.
RV-Mapping
Transport 1/2
Auswahl der Transportspur 1/2
(Auswahl nur bei Doppeltransport möglich)
Mappingplatten
Anzeige und Eingabe der aktuellen Nummer der Mappingplatte,
diese steht auf der Unterseite der Mappingplatte.
Start
Führt den Mappinglauf mit dem ausgewählten Portal auf der
gewählten Transportspur durch und speichert nach fehlerfreier
Beendigung des Mappinglaufs die ermittelten Daten
automatisch.
Mappingdaten anzeigen...
Öffnet das Dialogfenster RV-Mapping zur Auswahl der
Transportspur, für welche die ermittelten Mappingdaten
angezeigt werden sollen.
1 - 43
Student Guide SIPLACE HF/HF3
Ausgabe 09/2005 10 SITEST
43

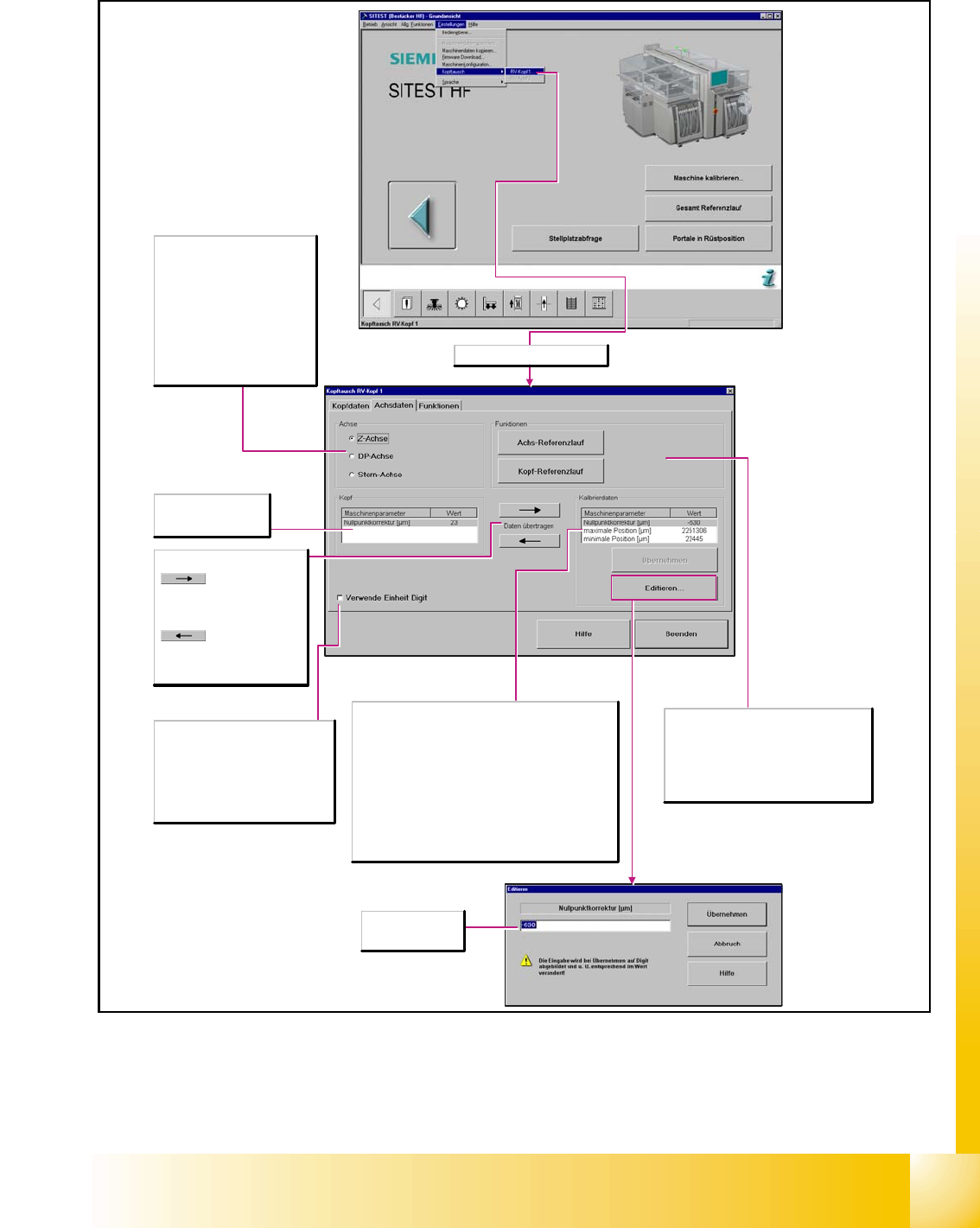

Die Achsdaten der
Kopfachsen können
geändert werden.
Register Achsdaten ausgewählt
Achse
Z-Achse
Die gewählten Funktionen werden
für die Z-Achse ausgeführt.
DP-Achse
Die gewählten Funktionen werden
für die DP-Achse ausgeführt.
Stern-Achse
Die gewählten Funktionen werden
für die Sternachse ausgeführt.
Daten übertragen
Die Achsdaten der gewählten
Achse des Kopfes werden nach
Achskalibrierdaten übertragen.
Die Achskalibrierdaten werden
in das EPROM des Kopfes
geschrieben.
Funktionen
Achs-Referenzlauf...
Fährt die aktivierte Achse in Referenz.
Kopf-Referenzlauf
Führt den Referenzlauf mit allen Achsen des
Revolverkopfes am aktivierten Portal durch.
Kopf
Maschinenparameter
Nullpunktkorrektur
Verwende Einheit Digit
aktiviert:
Die Einheiten werden in Digits
angezeigt.
deaktiviert:
Die Einheiten werden in µm angezeigt
(Standardeinstellung).
Kalibrierdaten
Maschinenparameter
Nullpunktkorrektur
Korrigiert den Referenzpunkt um den vorgegebenen Wert.
maximale Position
Gibt die maximal erreichbare Position der Achse an.
minimale Position
Gibt die minimal erreichbare Position der Achse an.
Übernehmen
Die Achsdaten der Kopfachsen werden übernommen.
