1 - 13
Student Guide SIPLACE HF/HF3
Ausgabe 09/2005 11 MTC2
13

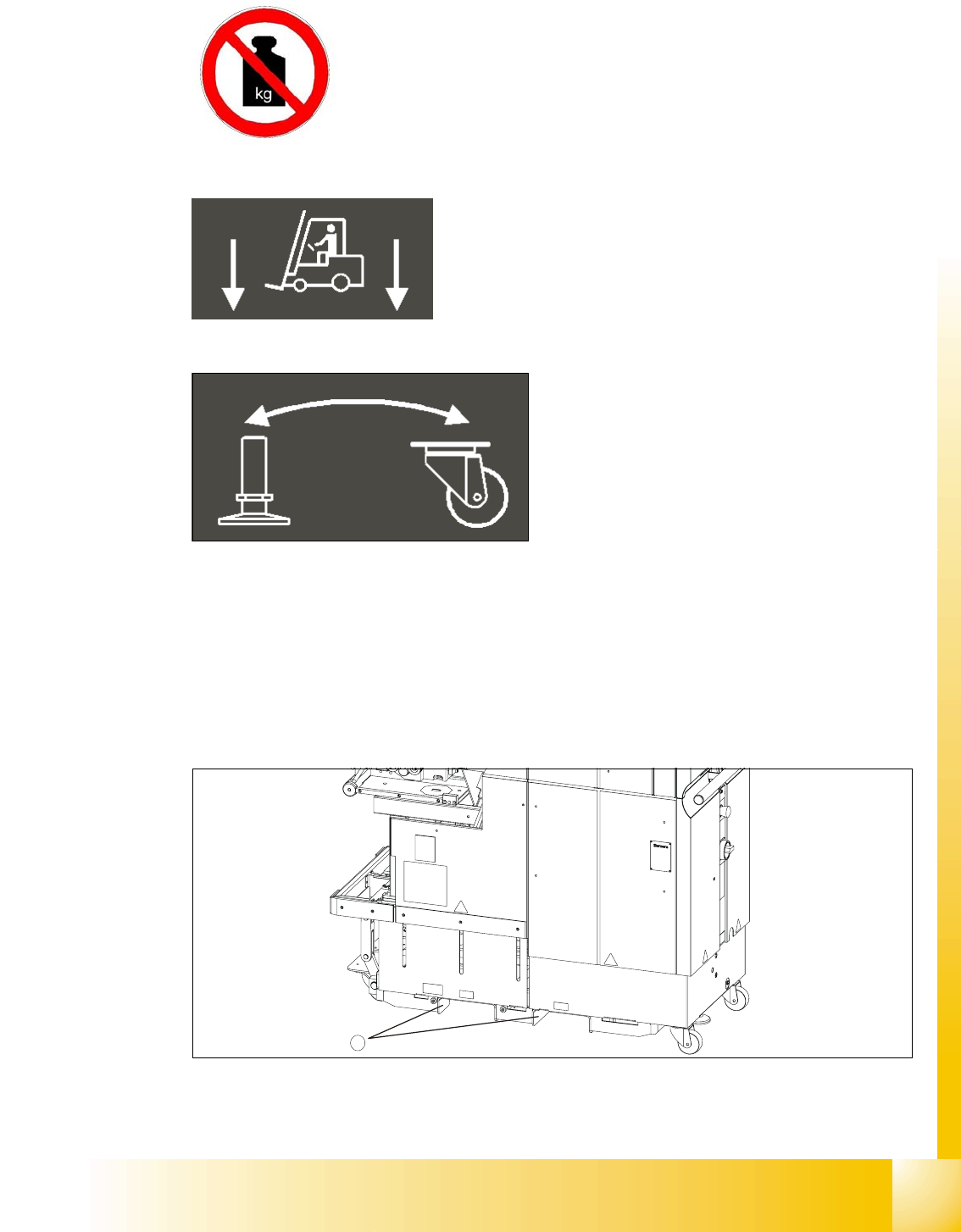

Abb. 11.1 - 14 Belastungsverbot im Bereich der Zuführachse
Abb. 11.1 - 15 Hinweisschilder oberhalb der Führungen für den Gabelstapler
Abb. 11.1 - 16 Hinweisschild für die Kurbeleinrichtung
11.1.5.2 Sicherheitshinweise zum Transport des MTC 2
➠ Größere Transportstrecken dürfen nur mit einem geeigneten Hubwagen oder Gabelstapler zu-
rückgelegt werden.
➠ Bei verstellbaren Gabeln muss der MTC 2 ganz außen in den Führungsschienen aufgehoben
werden.
➠ Die Gabeln sollten nur auf der Seite von Turm 1 in die Führungsschienen eingeschoben wer-
den.
Abb. 11.1 - 17 Sicherheitshinweise zum Transport des MTC 2
(1) Führungsschienen
1
1 - 14
Student Guide SIPLACE HF/HF3
11 MTC2 Ausgabe 09/2005
14
11.1.5.3 Restspannungen an den Umrichtern nach dem Abschalten des MTC 2
Nach dem Abschalten des MTC 2
– durch Betätigen des NOT-HALT-Tasters,
– durch Öffnen einer Schutztür oder
– über die SIPLACE-Station
dauert es ca. 5 Minuten, bis die Zwischenkreisspannungen der Umrichter sich bis auf ungefährli-
che Restspannungen entladen haben.
Wenn der MTC 2 abgeschaltet ist, werden die Schützsicherheitskombinationen weiterhin mit
24 VAC über die SIPLACE-Station versorgt.
11.1.6 Sicherheitseinrichtungen
11.1.6.1 Schutztüren
Beide Türme sind mit jeweils einer Schutztür versehen. Beim Öffnen der Schutztür wird der ent-
sprechende Turm spannungslos geschaltet. Am Bildschirm erscheint die Fehlermeldung ”Turm x:
Schutztür nicht geschlossen”. Der nicht betroffene Turm arbeitet währenddessen den begonne-
nen Zyklus zu Ende. Nach dem Schließen der Schutztür muss der Ablauf erneut gestartet werden.
VORSICHT:
Die Schutztüren des MTC 2 dürfen nur geöffnet werden, wenn Sie am Bildschirm des Stations-
rechners dazu aufgefordert werden oder der MTC 2 ausgeschaltet ist.

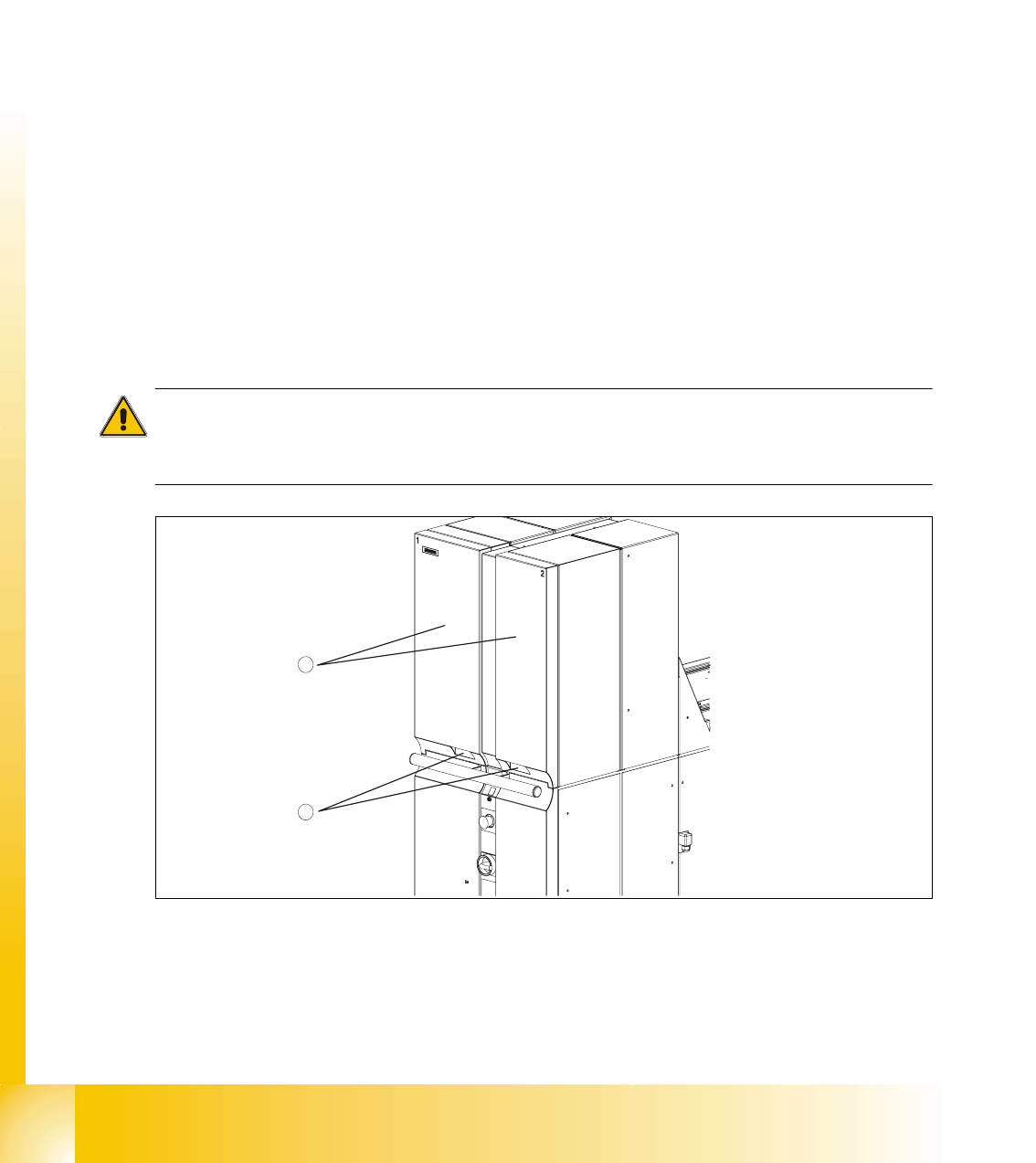

Abb. 11.1 - 18 Schutztüren
Legende
(1) Schutztüren
(2) Griffmulden
1
2
1 - 15
Student Guide SIPLACE HF/HF3
Ausgabe 09/2005 11 MTC2
15
11.1.6.2 NOT-HALT-Taster
Der NOT-HALT-Taster ist verrastend und mit Überlistungsschutz nach EN 418 ausgeführt. Der
rote, pilzförmige Knopf bleibt nach Betätigung in dieser Position eingerastet.
Bei Betätigung des NOT-HALT-Tasters wird die gesamte Anlage mit SIPLACE-Station und MTC
2 sofort gestoppt. Die Bestückung wird unterbrochen und kann fortgesetzt oder abgebrochen wer-
den, wenn die Maschine wieder funktionsfähig ist. Achten Sie dabei auf evtl. unvollständig be-
stückte Leiterplatten.
Bei Betätigung des NOT-HALT-Tasters öffnen die beiden Schaltkontakte der Sicherheitskreise
und die entsprechende Sicherheitskombination löst aus. Die Zwischenkreisspannungen (500 V)
für die Umrichter werden abgeschaltet. Beide Hub- und Zuführachsen werden deaktiviert, wäh-
rend die Logik der Umrichter wird weiterhin mit 24 V DC versorgt wird. Am Bildschirm wird die Mel-
dung ”NOT-HALT betätigt” ausgegeben.

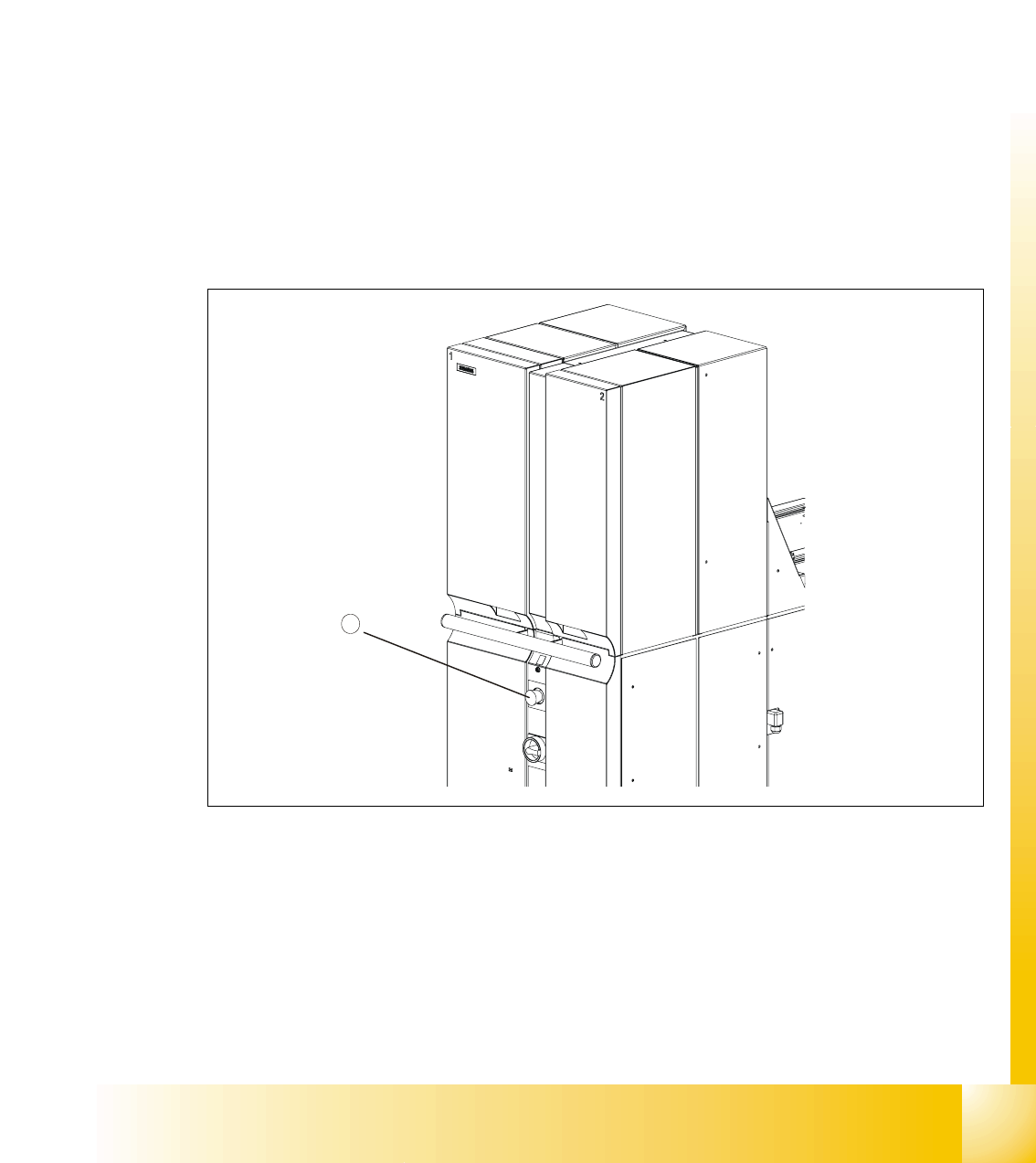

Abb. 11.1 - 19 Lage NOT-HALT-Taster
Legende
(1) NOT-HALT-Taster
1
