1 - 31
Student Guide SIPLACE HF/HF3
Ausgabe 09/2005 11 MTC2
31
11.2.7 Allgemeine Arbeiten vor der Inbetriebnahme des MTC 2
– Einstellen der Grundhöhe
– Montage des Eingreifschutz Hubachse
– Andocken
– Abdocken
Hinweis:
siehe Betriebsanleitung 00193634-01_de.pdf / 00193635-01_eng.pdf.
11.2.8 Bestückfunktionen
11.2.8.1 Grundansicht mit MTC 2
Abb. 11.2 - 8 Grundansicht SIPLACE HF mit MTC 2 auf Stellplatz 2 und 4
Legende
(1) Ansicht "Förderer"
(2) MTC 2 auf Stellplatz 4
(3) Rüstung des MTC 2, Turm 1 und Turm 2
2
3
1
1 - 32
Student Guide SIPLACE HF/HF3
11 MTC2 Ausgabe 09/2005
32
Bestückfunktionen MTC 2 11
➠ Klicken Sie in der Symbolleiste der Grundansicht das Symbol für die Menüfunktion
"Förderer"
an.
Die Bedienoberfläche wird zuerst auf
die Ansicht "Leere Spuren" umgeschaltet, wenn die
Menüfunktion "Förderer" zum ersten Mal nach dem Starten der SR-Software aufgerufen wird
.
➠ Klicken Sie das Symbol für den MTC 2 auf Stellplatz 2 bzw. das Symbol für den
MTC 2 auf Stellplatz 4 an.
Die Ansicht "Matrix Tray Changer" (siehe Abb. 11.2 - 9) für den gewählten Stellplatz wird an-
gezeigt
Abb. 11.2 - 9.
Hinweis:
Das Symbol für den MTC 2 auf dem jeweiligen Stellplatz wird nur angezeigt, wenn dort ein MTC
2 vorhanden ist.
Hinweis:
Wenn eine Rüstung für einen MTC 2 vorhanden ist, wird diese in der Grundansicht (siehe
Abb. 11.2 - 8) in der Abbildung für den jeweiligen MTC 2 symbolisch dargestellt.
Wenn Sie darauf klicken, wird die Ansicht "Matrix Tray Changer" (siehe Abb. 11.2 - 9
Abb. 11.2 -
9) sofort für den MTC 2 auf dem gewählten Stellplatz geöffnet.
1 - 33
Student Guide SIPLACE HF/HF3
Ausgabe 09/2005 11 MTC2
33
Ansicht "Matrix Tray Changer" 11

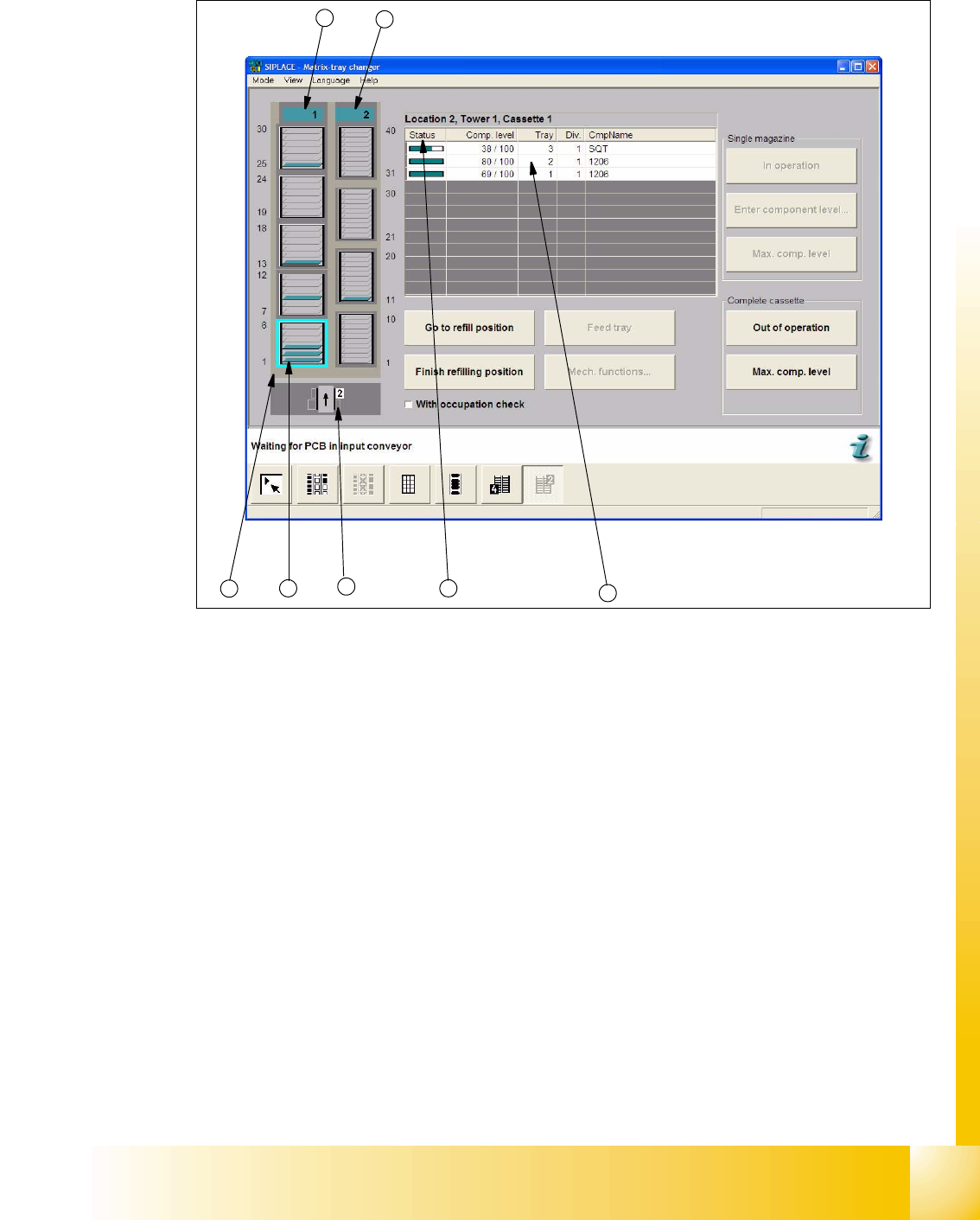

Abb. 11.2 - 9 Ansicht "Matrix Tray Changer" (Beispiel: Stellplatz 2)
Legende
(1) Ausgewählte Kassette
(2) Ebenen in der Kassette
(3) Anzeige des Stellplatzes
(4) Statusanzeige Turm 1
(5) Statusanzeige Turm 2
(6) Füllstandsanzeige und Belegung der ausgewählten Kassette
(7) auswählbarer Listeneintrag für eine Ebene
Begriffe zur Belegung einer Kassette 11
– Status
Statusanzeige für den aktuellen Füllstand
–
Füllstand
aktueller und maximaler Füllstand (wird ca. alle 30 Sekunden im Bestückbetrieb aktualisiert)
1
2
3
6
7
4
5
