1 - 45 S tudent Guide SIPLACE HF/HF3 Ausgabe 09/2005 1 1 MTC2 45 ➠ Schieben Sie das FM in Richtung Maschi ne, so dass die Kunstof fkante des FM mit dem Rah- men der Zu führachse bündig abschlie sst. ➠ Das V orschieben au…
1 - 44
Student Guide SIPLACE HF/HF3
11 MTC2 Ausgabe 09/2005
44
2a. Kalibrieren der Übergabeposition am Turm 1 XL 11
➠ Betätigen Sie den Button "Übergabeposition teachen".
Das Flächenmagazin fährt heraus und steht ca. 5mm außerhalb der Zuführachse.
Achtung:
Falls Sie in dieser Situation die Kalibrierung mit OK bestätigen, so haben sie eine falsche Über-
gabeposition ermittelt. Dadurch ergibt sich dann eine falsche Abholposition für den Twin Head.
➠ Öffnen Sie die Abdeckung und schieben Sie das Flächenmagazin zurück auf die Zuführachse.
➠ Danach schieben Sie das FM in Richtung Maschine, so dass die Kunstoffkante des FM mit
dem Rahmen der Zuführachse bündig abschliesst. Diese Position sollte in einem Schritt durch-
geführt werden:
wurde das FM über die Zuführachse raus geschoben, so schieben Sie es noch einmal zurück
und versuchen das FM in einem Schritt bündig mit dem Rahmen der Zuführachse zu schieben.
Damit wird die Toleranz zwischen Mitnehmer und FM-Spalt eliminiert und Sie vermeiden da-
durch die Eingabe eines Abholoffsets im Programmiersystem.
Abb. 11.3 - 8 Transfer position XL tray
2b. Kalibrieren der Übergabeposition am Turm 2 11
➠ Betätigen Sie den Button " Übergabeposition teachen", das Flächenmagazin fährt raus und
steht ca. 5mm bevor die Zuführachse endet.
Achtung:
Falls Sie in dieser Situation die Kalibrierung mit OK bestätigen, so haben sie eine falsche Über-
gabeposition ermittelt. Dadurch ergibt sich dann eine falsche Abholposition für den Twin Head.
➠ Öffnen Sie die Abdeckung.
Kunstoffkante am FM XL
Rahmen der Zuführachse
Kunstoffkante am FM XL
1 - 45
Student Guide SIPLACE HF/HF3
Ausgabe 09/2005 11 MTC2
45
➠ Schieben Sie das FM in Richtung Maschine, so dass die Kunstoffkante des FM mit dem Rah-
men der Zuführachse bündig abschliesst.
➠ Das Vorschieben auf diese Position sollte in einem Schritt durchgeführt werden:
wurde das FM über die Zuführachse hinaus geschoben, so schieben Sie es noch einmal
zurück und versuchen in einem Schritt das FM bündig mit dem Rahmen der Zuführachse zu
schieben. Damit wird die Toleranz zwischen Mitnehmer und FM-Spalt eliminiert und Sie ver-
meiden dadurch die Eingabe eines Abholoffsets im Programmiersystem.

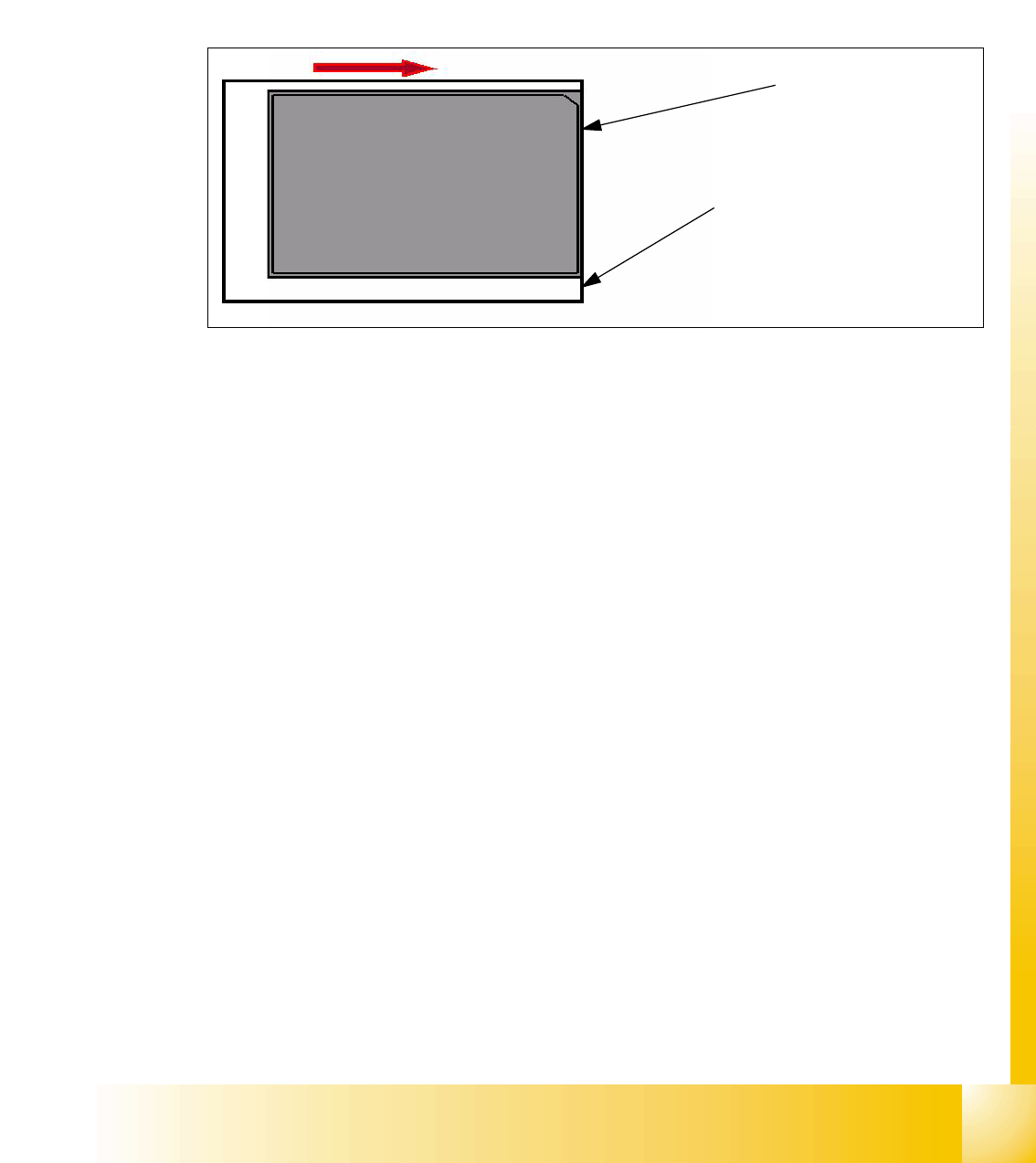

Abb. 11.3 - 9 Übergabeposition FMT
Während der Produktion fahren die FM vom Turm 1 und Turm 2 auf unterschiedliche Positionen
der Zuführachse - aber die Y-Position der Maschine (Abholposition) ist gleich.
Kunstoffkante des FM
Rahmen der Zuführachse
1 - 46
Student Guide SIPLACE HF/HF3
11 MTC2 Ausgabe 09/2005
46

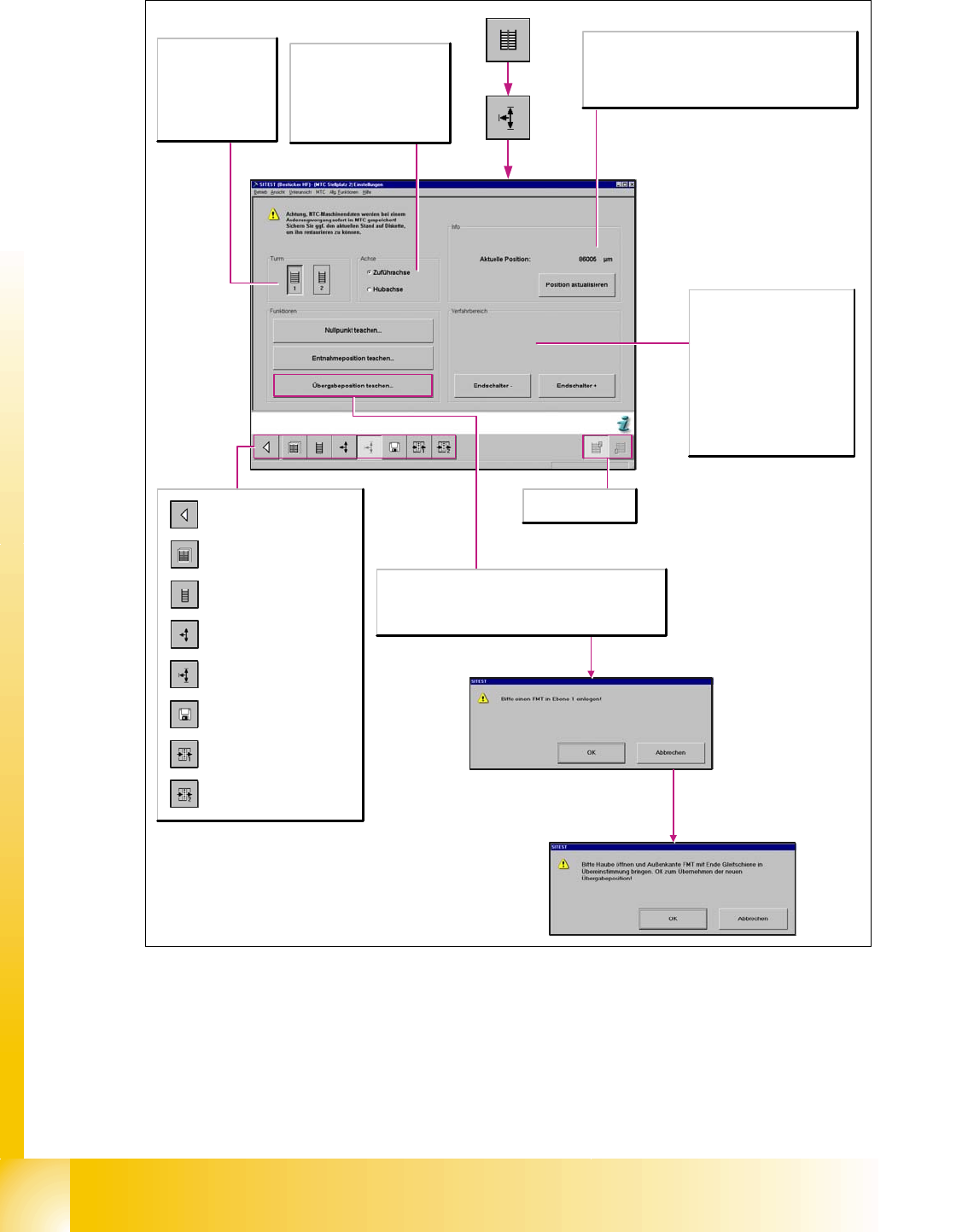

Abb. 11.3 - 10 Überblick "Kalibrieren Zufürachse 1/2"
Wählt den MTC auf
Stellplatz 2 bzw. 4 aus.
Turm
1/2
Aktiviert die Funktionen
für Turm 1 bzw. Turm 2.
Turm (ein/aus)
Zeigt den Status des
aktivierten Turms an.
Info
Aktuelle Position
Zeigt die aktuelle Position der aktivierten Achse in µm an.
Position aktualisieren
Aktualisiert die Anzeige für die Position der aktivierten Achse.
Achse
Zuführachse
Die gewählten Funktionen werden
für die Zuführachse ausgeführt.
Hubachse
Die gewählten Funktionen werden
für die Hubachse ausgeführt.
Verfahrbereich
Endschalter +
Verfährt die ausgewählte Achse an
den Endschalter, um die maximale
Anfahrposition neu zu ermitteln.
Anschließend wird ein Referenzlauf
mit der Achse durchgeführt.
Endschalter -
Verfährt die ausgewählte Achse an
den Endschalter, um die minimale
Anfahrposition neu zu ermitteln.
Anschließend wird ein Referenzlauf
mit der Achse durchgeführt.
Die Zuführachse wird durch das Öffnen der Haube freigeschaltet.
Durch mechanisches Verstellen wird das Ende der Gleitschiene
der Zuführachse mit der Außenkante des Flächenmagazin-
Trägers in Ebene 1 zur Deckung gebracht. Diese Position kann
dann als neue Übergabeposition mit OK übernommen werden.
Aufruf der Ansicht für die
Funktionen des MTC.
Aufruf der Ansicht für die Turm-
Funktionen des MTC.
Aufruf der Ansicht für die
Achsfunktionen des MTC.
Aufruf der Ansicht für die
Einstellungen des MTC.
Aufruf der Ansicht für die
Funktionen der Maschinendaten
des MTC.
Aufruf der Ansicht für die
Eingänge des MTC.
Aufruf der Ansicht für die
Eingänge des MTC.
Schaltet zur Grundansicht
zurück.
