1 - 55 S tudent Guide SIPLACE HF/HF3 Ausgabe 09/2005 1 1 MTC2 55 Kontrolle und Einstellen der Anschlagleisten unten 11 ➠ Fahren Sie die Türen ga nz nach unten. ➠ Entferne n Sie die seitlichen V erkleidungen. ➠ S tellen S…
1 - 54
Student Guide SIPLACE HF/HF3
11 MTC2 Ausgabe 09/2005
54
Vorbereitungen 11
➠ Fahren Sie die Hubachse in die Nachfüllposition Kassette 1 und rüsten Sie den MTC 2 kom-
plett mit leeren Kassetten auf (siehe Betriebsanleitung).
➠ Rüsten Sie die Kassetten mit je einem leeren FMT in der untersten und in der obersten Ebene
auf.
Kontrolle und Einstellen der Leitschienen oben 11
➠ Öffnen Sie manuell bei jedem gerüsteten FMT die FMT-Verriegelung und kontrollieren Sie, ob
sich der FMT ca. 0,5 bis 1mm bis zur geschlossenen Leitschiene herausziehen lässt. Beim
Schließen der FMT-Verriegelung muss das FMT wieder von allein einrasten.
➠ Öffnen Sie die Leitschiene. Kontrollieren Sie mit einem herausgezogenen FMT, ob beim
Schließen der Leitschiene entweder
– der FMT in der FMT-Verriegelung wieder von allein einrastet oder
– sich die Leitschiene nicht schließen lässt.
➠ Stellen Sie die Lage der Leitschiene ein (durch Verschieben in ihren Befestigungslöchern),
wenn die beschriebene Funktionalität nicht erfüllt ist.
Kontrolle und Einstellen der Anschlagleisten oben 11
➠ Öffnen Sie manuell bei jedem FMT die seitliche Verriegelung (Blattfedern) und kontrollieren
Sie, ob sich der FMT ca. 0,5 bis 1mm bis zur Anschlagleiste durchschieben lässt. Beim Schlie-
ßen der Verriegelung muss das FMT wieder von allein einrasten.
➠ Stellen Sie die Lage der Anschlagleiste ein (durch Verschieben in ihren Befestigungslöchern),
wenn die beschriebene Funktionalität nicht erfüllt ist. Entfernen Sie dazu ggf. die Verkleidun-
gen hinter den Türen.
Kontrollieren Sie bei Turm 1, ob ein FMT XL mit 25 mm hohen BEs ohne Kollision mit der An-
schlagleiste transportiert werden kann. Korrigieren Sie ggf. die Lage der Anschlagleiste.
1 - 55
Student Guide SIPLACE HF/HF3
Ausgabe 09/2005 11 MTC2
55
Kontrolle und Einstellen der Anschlagleisten unten 11
➠ Fahren Sie die Türen ganz nach unten.
➠ Entfernen Sie die seitlichen Verkleidungen.
➠ Stellen Sie die Leitschienen so ein, dass diese ca. 0,5 bis 1mm von den FMTs entfernt sind.
WARNUNG:
Die Anschlagleiste und Leitschienen darf die FMTs auf keinen Fall berühren!

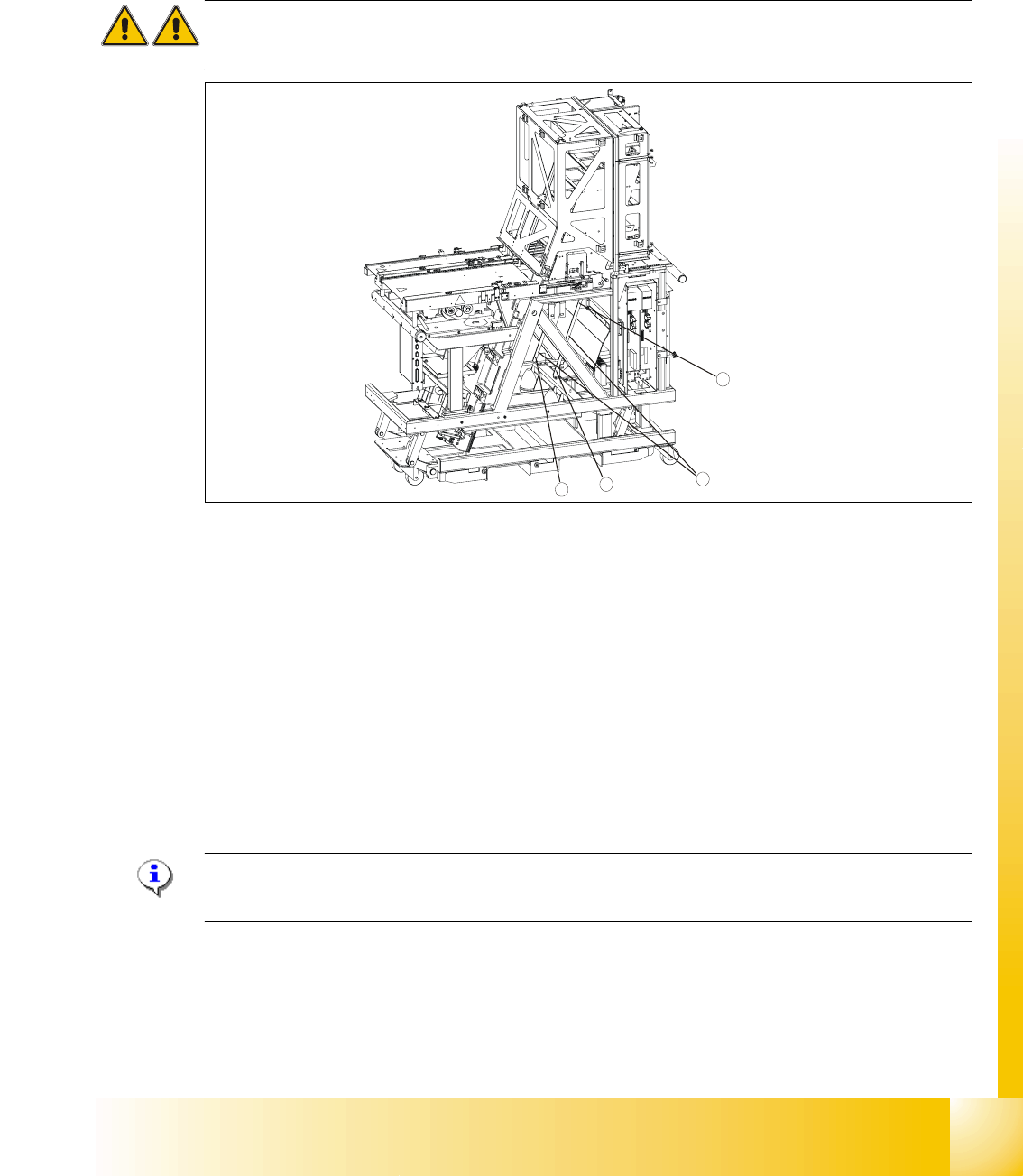

Abb. 11.3 - 17 Leitschienen unten
Legende
(1) Leitschienen
(2) Befestigungsschrauben
11.3.3.3 Kassettenführungsleisten
Werkzeuge und Hilfsmittel 11
– 1 Satz Innensechskantschlüssel
Vorbereitungen 11
Hinweis:
Zum Einstellen der Kassettenführungsleisten ist eine leere Kassette notwendig.
➠ Rüsten Sie den MTC 2 komplett ab (siehe Betriebsanleitung).
➠ Stellen Sie eine leere Kassette eine leere Kassette XL bereit.
1
2
2
2
1 - 56
Student Guide SIPLACE HF/HF3
11 MTC2 Ausgabe 09/2005
56
Einstellen der Kassettenführungsleisten 11

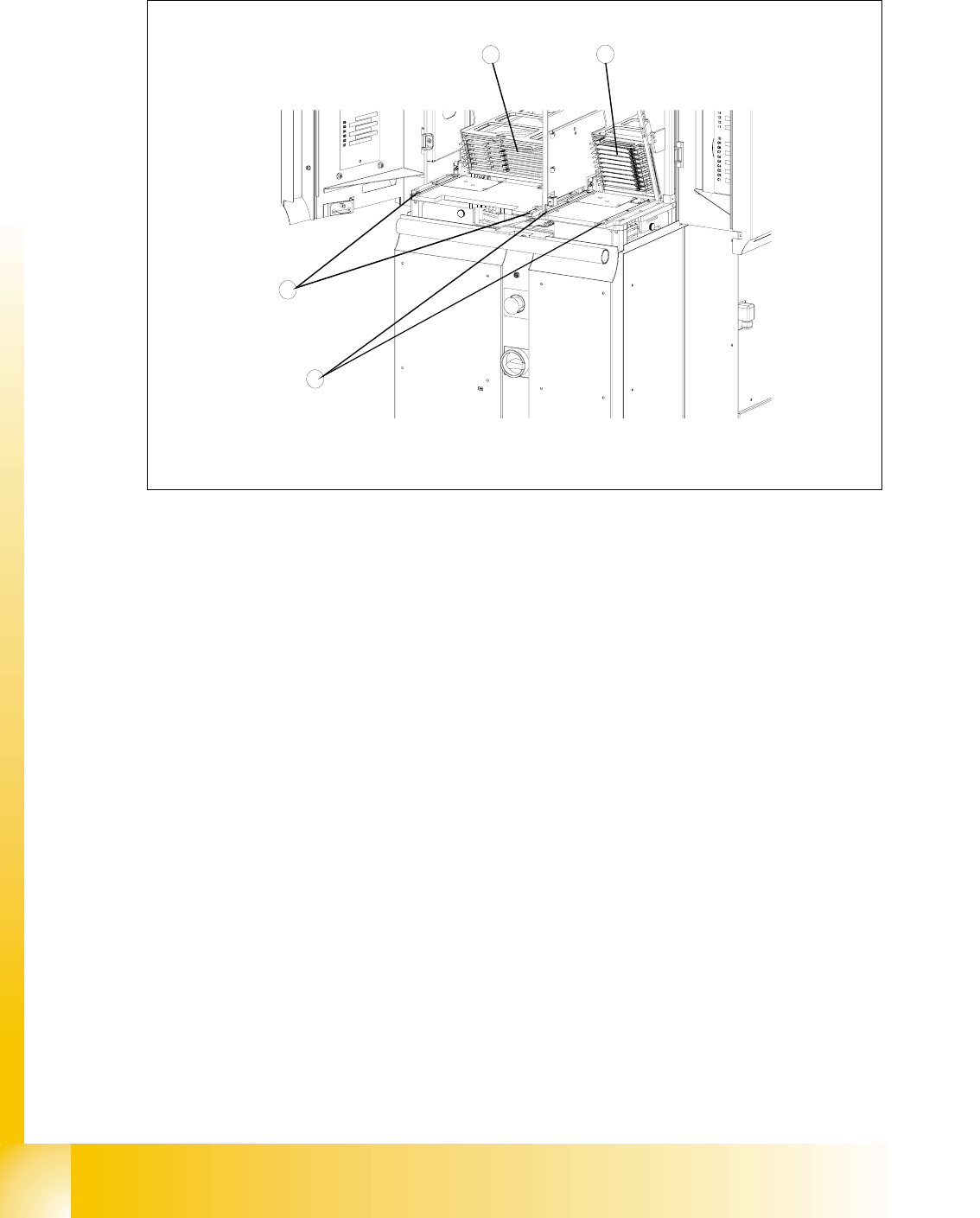

Abb. 11.3 - 18 Einstellen der Kassettenführungsleisten
Legende
(1) Kassette XL in Nachfüllposition Turm 1
(2) Kassette in Nachfüllposition Turm 2
(3) Kassettenführungsleisten Turm 1
(4) Kassettenführungsleisten Turm 2
➠ Fahren Sie die Hubachse auf die Nachfüllposition Kassette 1 -> Kontrolle des Null-Offset
➠ Lockern Sie die Befestigungsschrauben der beiden Kassettenführungsleisten.
➠ Ziehen Sie die Befestigungsschrauben der inneren Kassettenführungsleiste in der Position an,
in der sich die Kassette noch ohne Schlag in den Turm schieben lässt.
➠ Positionieren Sie die zweite Kassettenführungsleiste mittels der Kassette parallel zur ersten,
so dass sich die Kassette leicht, aber ohne seitliches Spiel schieben lässt. Ziehen Sie auch
hier die Befestigungsschrauben an.
➠ Kontrollieren Sie die Einstellung bei den restlichen Nachfüllpositionen -> "Kontrolle der Nach-
füllpositionen“). Korrigieren Sie ggf. nochmals die Lage der eingestellten Kassettenführungs-
leisten.
4
3
1
2
