1 - 60
Student Guide SIPLACE HF/HF3
11 MTC2 Ausgabe 09/2005
60
11.3.4.2 Endschalter
Werkzeuge und Hilfmittel 11
– 1 Satz Innensechskantschlüssel, 1 Satz Schraubendreher
Vorbereitungen 11
Hinweis:
Vor dem Einstellen der Endschalter muss der Null-Offset und die Übergabeposition kontrolliert
werden (siehe Abschnitt 11.3.2.2).
➠ Kontrollieren Sie den Null-Offset ->"Kontrolle des Null-Offset").
➠ Kontrollieren Sie die Übergabeposition -> "Kontrolle der Übergabeposition").
Einstellen der Endschalter 11
➠ Fahren Sie die Zuführachse auf die Übergabeposition
➠ Stellen Sie den Endschalter max. Position über seinen Endschalterhalter so ein, dass zwi-
schen dem Mitnehmer in Übergabeposition und der Kontaktrolle des Endschalters ein Abstand
von ca 1 mm vorhanden ist.
➠ Fahren Sie die Zuführachse auf die Nullposition -> „Kontrolle des Null-Offset“.
➠ Stellen Sie den Endschalter min. Position über seinen Endschalterhalter so ein, dass zwischen
dem Mitnehmer in Nullposition und der Kontaktrolle des Endschalters ein Abstand von
ca. 1 mm (Turm 2: ca. 10 mm) vorhanden ist.
➠ Kontrollieren Sie die Endpositionen der Zuführachse -> „Kontrolle und Einmessen der Endpo-
sitionen".
1 - 61
Student Guide SIPLACE HF/HF3
Ausgabe 09/2005 11 MTC2
61

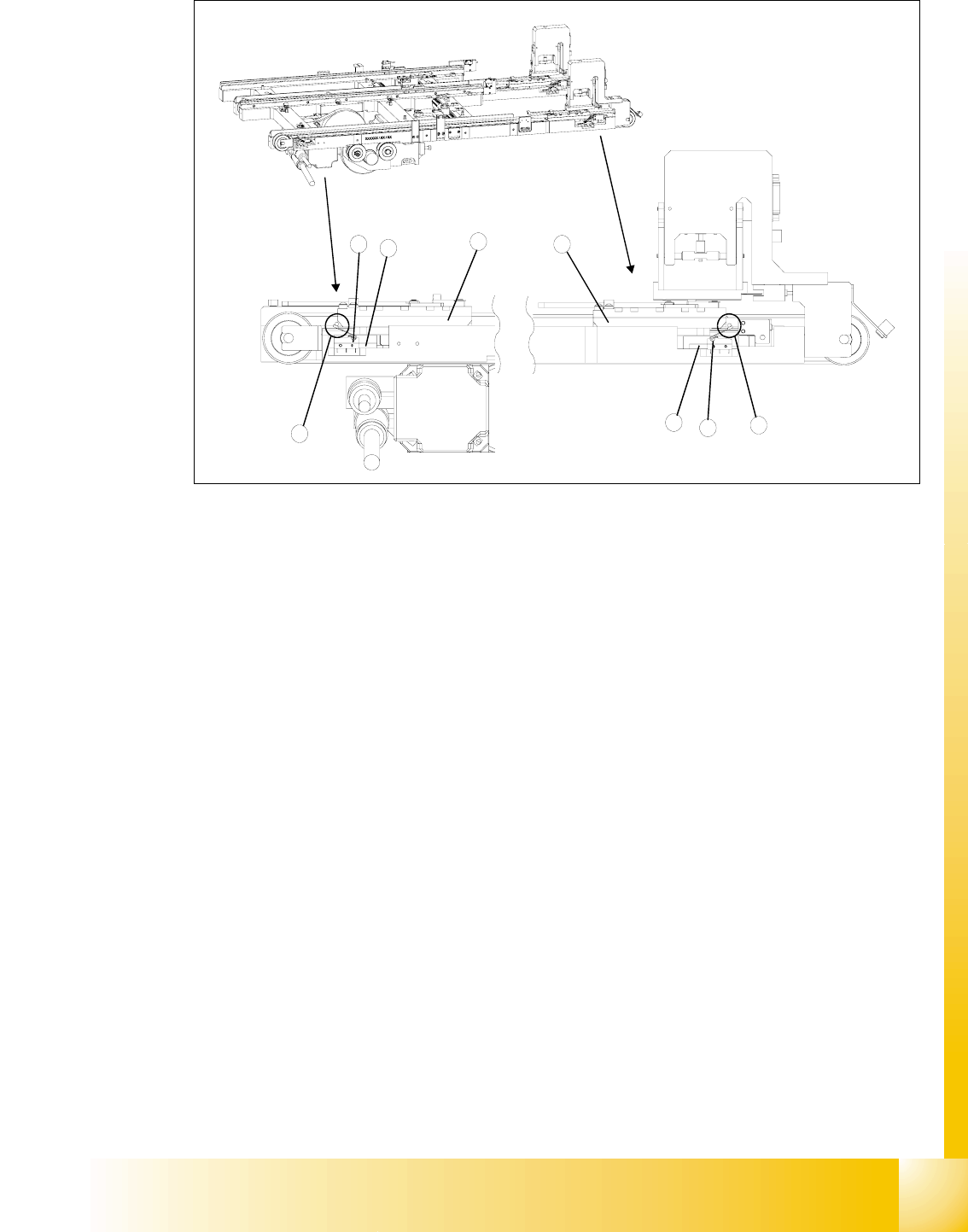

Abb. 11.3 - 21 Einstellen der Endschalter max. und min. Position (hier Turm 1)
Legende
(1) Mitnehmer auf Übergabeposition
(2) Mitnehmer auf Nullposition
(3) Endschalter max. Position mit Kontaktrolle
(4) Endschalter min. Position mit Kontaktrolle
(5) Endschalterhalter
(6) Kontaktbereich Mitnehmer/Endschalter auf max. Position
(7) Kontaktbereich Mitnehmer/Endschalter auf min. Position
2
1
5
3
5
4
6
7
1 - 62
Student Guide SIPLACE HF/HF3
11 MTC2 Ausgabe 09/2005
62
11.3.4.3 Lichtschranken
WARNUNG:
Die Kontrolle und das Einmessen der Lichtschranken der Zuführachse darf nur mit korrekten Null-
positionen, Übergabepositionen und Entnahmepositionen bei den Hub- und Zuführachsen durch-
geführt werden.

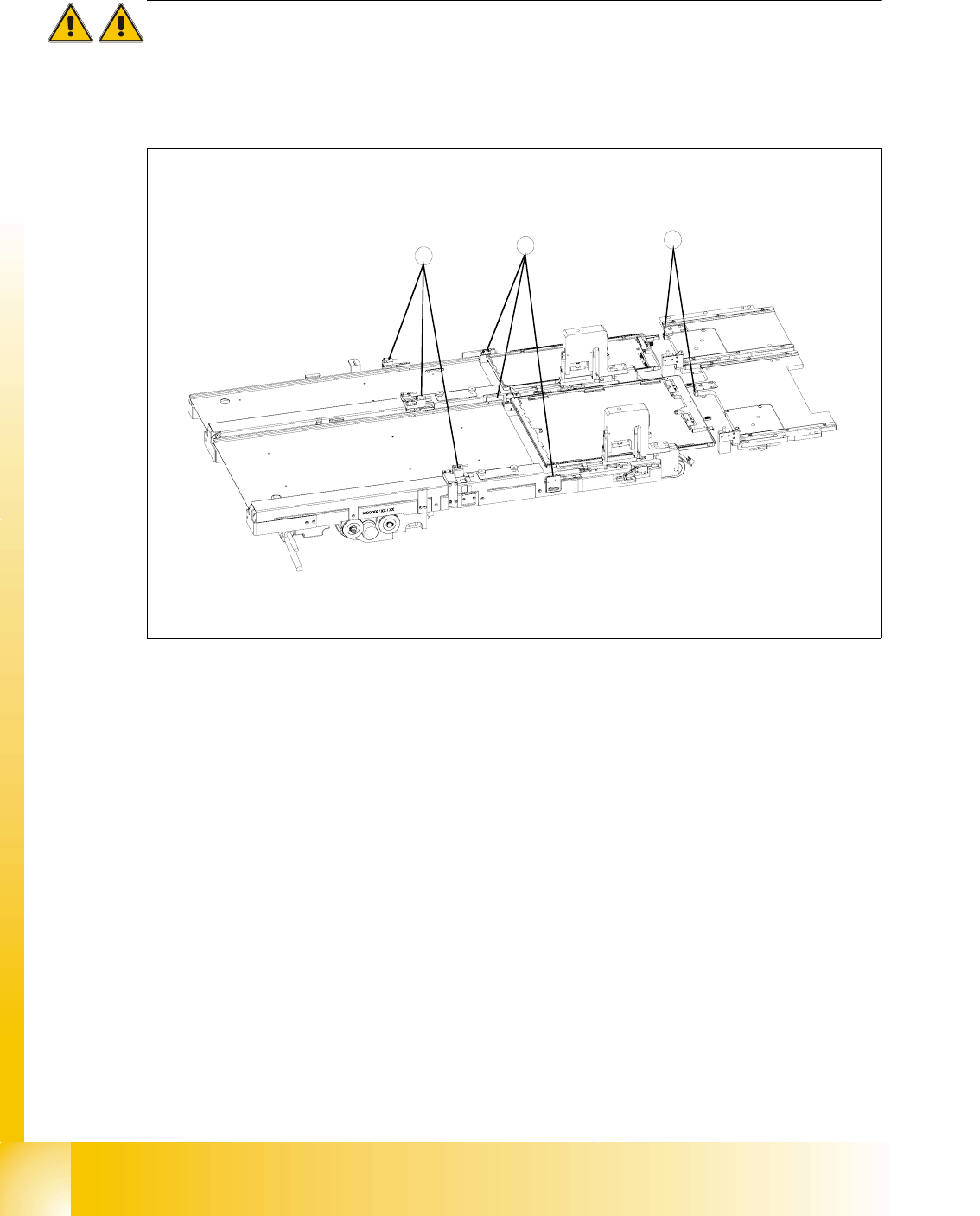

Abb. 11.3 - 22 Lichtschranken an den Zuführachsen
Legende
(1) Griffabfrage
(2) FMT-Sicherheitsabfrage
(3) Crash-Lichtschranken
Werkzeuge und Hilfsmittel 11
– Einstelllehre Crash-Lichtschranken ( 03021679-01)
– 1 Satz Innensechskantschlüssel
Vorbereitungen 11
➠ Fahren Sie die Zuführachse auf die Nullposition -> „Kontrolle des Null-Offset“.
Kontrolle und Einstellen der Griffabfragen 11
3
2
1
