1 - 64 S tudent Guide SIPLACE HF/HF3 1 1 MTC2 Ausgabe 09/2005 64 Kontrolle und Einstellen der FMT -Sicherheit sabfragen 11 Hinweis: Die FMT -Sicherheit s abfragen bestehen au s je ei ner Durchlicht schranke, die dur ch d…
1 - 63
Student Guide SIPLACE HF/HF3
Ausgabe 09/2005 11 MTC2
63
Hinweis:
Die Griffabfragen bestehen aus je einer Reflexlichtschranke, die den Griff des FMT bzw. die Griffs-
eite des FMT XL erkennen kann. Eine Leuchtdiode zeigt den Schaltzustand des Sensors an.

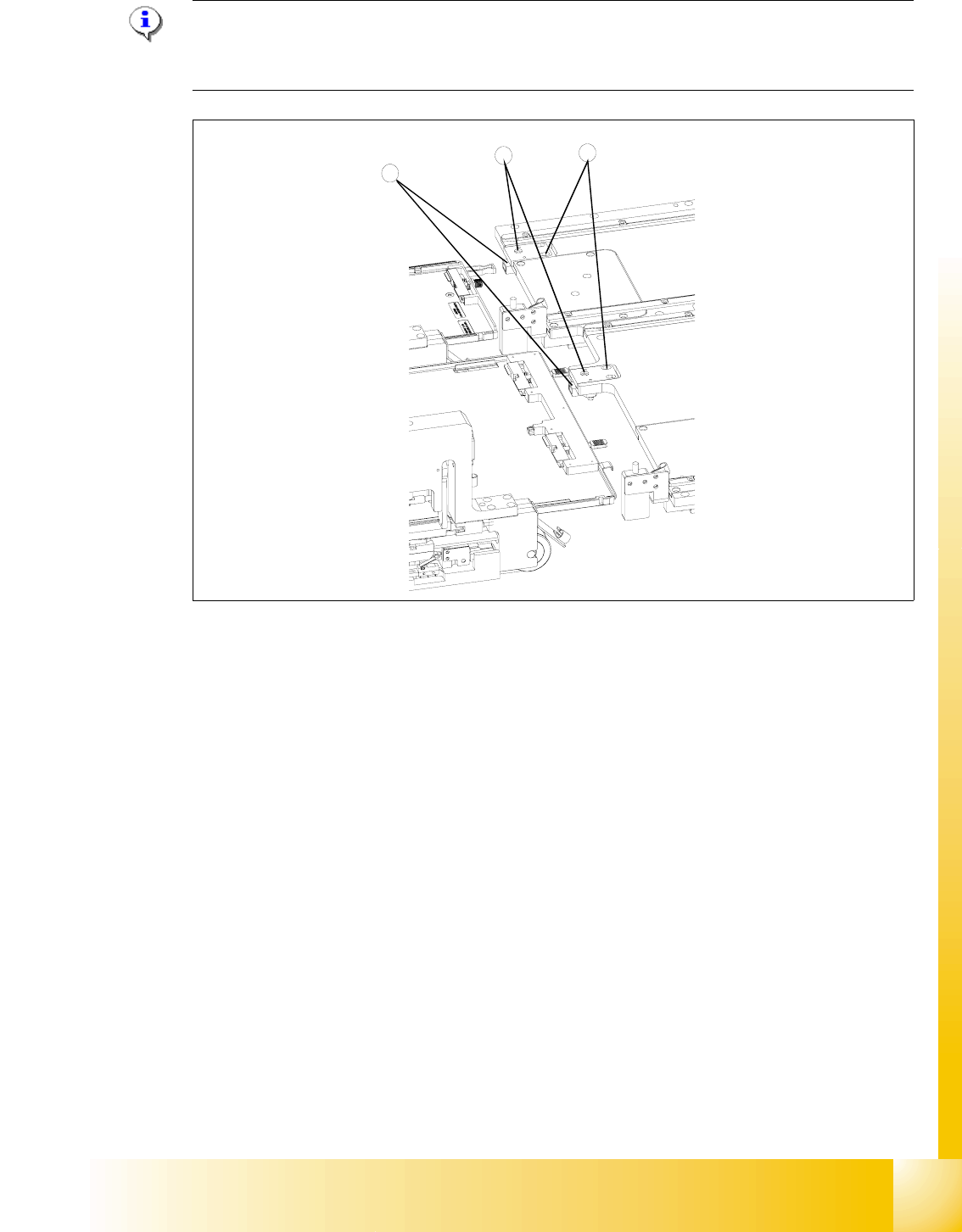

Abb. 11.3 - 23 Kontrolle und Einstellen der Griffabfragen
Legende
(1) Reflexlichtschranken der Griffabfragen
(2) Befestigungsplatten mit Klemmschrauben
(3) Leuchtdioden
➠ Öffnen Sie die Klemmschrauben der Befestigungsplatte.
➠ Verschieben Sie die Befestigungsplatte in Richtung des FMT, bis die Reflexlichtschranke an-
spricht (die Leuchtdiode wechselt ihren Zustand). Fixieren Sie dort die Platte.
➠ Prüfen Sie, ob der Zustand der Leuchtdiode gleich bleibt, wenn Sie den verriegelten FMT be-
wegen. Verschieben Sie ggf. die Befestigungsplatte noch minimal in Richtung des FMT.
➠ Ziehen Sie die Klemmschrauben fest an.
3
2
1
1 - 64
Student Guide SIPLACE HF/HF3
11 MTC2 Ausgabe 09/2005
64
Kontrolle und Einstellen der FMT-Sicherheitsabfragen 11
Hinweis:
Die FMT-Sicherheitsabfragen bestehen aus je einer Durchlichtschranke, die durch die Vorder-
kante des FMT bzw. FMT XL unterbrochen wird. Zwei Leuchtdioden zeigen den Schaltzustand
des Sensors an.
Hinweis:
Führen Sie das Einstellen erst bei Zuführachse Turm 1 durch und anschließend bei Zuführachse
Turm 2.
Der Lichtschranken-Halter in der Mitte nimmt die Lichtschranken für beide Achsen auf, lässt sich
jedoch nicht getrennt einstellen. Beim Einstellen müssen sowohl der Halter für den Sender als
auch der Halter für den Empfänger der Lichtschranken-Paare verschoben werden.

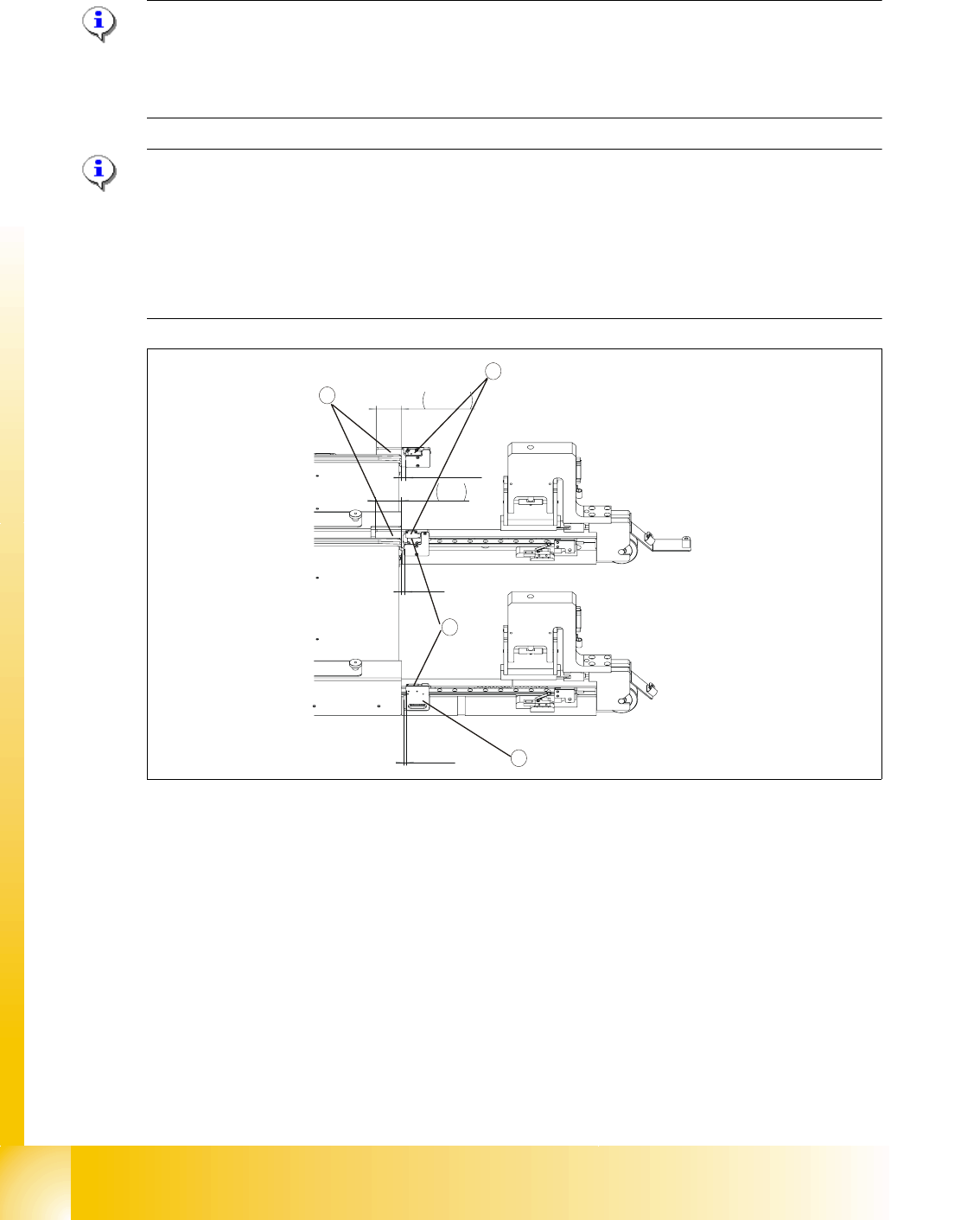

Abb. 11.3 - 24 Kontrolle und Einstellen der FMT-Sicherheitsbfragen
Legende
(1) Durchlichtschranke FMT-Sicherheitsabfrage Turm 1
(2) Durchlichtschranke FMT-Sicherheitsabfrage Turm 2
(3) Lichtschranken-Halter mit Klemmschrauben
➠ Öffnen Sie die Klemmschrauben des mittleren Halters und verschieben Sie diesen um die
nachfolgend genannten festen Einstellmaße:
-Turm 1, linke Seite: 3 mm
-Turm 1, rechte Seite = Turm 2, linke Seite = 4 mm
-Turm 2, rechte Seite: 5,5 mm
1
2
3
32,50
34
4
5,50
3
3
1 - 65
Student Guide SIPLACE HF/HF3
Ausgabe 09/2005 11 MTC2
65
➠ Prüfen Sie, ob der Zustand der Leuchtdioden gleich bleibt, wenn Sie die verriegelten FMTs be-
wegen. Verschieben Sie ggf. die Halter noch minimal von der Vorderkante der FMTs weg.
➠ Ziehen Sie alle Klemmschrauben fest an und verlacken Sie diese nach erfolgter Einstellung
Hinweis:
Für den Funktionstest der Lichtschrankeneinstellung muß folgendes beachtet werden:
-Lichtschranken dürfen bei Hubachsenbewegung nicht ansprechen. Daher muß nach erfolgter
Voreinstellung die Hubachse zum Test der Einstellung schrittweise (in 0,1 mm Schritten) über
eine FMT-Höhe an der Lichtschranke bewegt werden.
-Sollte hierbei die Lichtschranke ansprechen, wird die Not-Aus-Funktion aktiviert. Der Not-Aus
Status kann aber erst dann zurückgesetzt werden, wenn der Empfänger wieder ein Signal vom
Sender empfängt.
Lösen Sie dazu die Klemmschrauben am Lichtschrankenhalter (Sender und Empfänger). Ver
schieben Sie beide in Richtung Zuführspur (vom Turm weg) bis die Statusanzeige des Empfän
gers von Rot auf Grün umschaltet. Stellen Sie beim Verfahren der Hubachse sicher, dass sich
die Vorderkante des FMTs innerhalb des Fangbereiches (Schräge) der Einstellleiste befindet
Kontrolle und Einstellen der Crash-Lichtschranken 11
Hinweis:
Die Crash-Lichtschranken bestehen aus je einer Durchlichtschranke, die bei der entsprechenden
Flächenmagazin-Höhe aktiviert und durch ein überstehendes BE unterbrochen wird. Zwei Leucht-
dioden zeigen den Schaltzustand des Sensors an.
Hinweis:
Führen Sie das Einstellen erst bei Zuführachse Turm 1 durch und anschließend bei Zuführachse
Turm 2.
Der Lichtschranken-Halter in der Mitte nimmt die Lichtschranken für beide Achsen auf, lässt sich
aber getrennt einstellen (er besteht aus einem Basisteil und einem verschiebbaren Teil). Beim
Einstellen müssen sowohl der Halter für den Sender als auch der Halter für den Empfänger der
Lichtschranken-Paare verschoben werden.
➠ Setzen Sie die Einstelllehre Crash-Lichtschranken XL quer auf die Schiene der Zuführachse
Turm 1.
➠ Öffnen Sie die Klemmschrauben der Halters Turm 1 und des mittleren Halters (Basisteil) und
setzen Sie das unterste Lichtschranken-Paar mittig auf die Lehre auf. Achten Sie darauf, dass
sich die Halter in ihrer Führung nicht verkanten.
➠ Ziehen Sie die Klemmschrauben fest an. Achten Sie darauf, dass sich die Halter dabei nicht
mehr verschieben oder verdrehen.
➠ In dieser Einstellung soll das untere Lichtschranken-Paar bei einer Höhe von
12,35 mm + 0,05 mm gerade noch durchstrahlen und bei Höhe von 12,45 mm + 0,05 mm
nicht mehr.(Zeichnungsmaße)
